Tank ve varil ısıtma uygulamaları
Kışın donan reçine, dipte katılaşan bal, pompalanamayan madeni yağ — hepsi aynı problemin farklı görüntüleri: maddenin sıcaklığı düştüğü için akmıyor. Çözüm ısıyı kabın dışından vermek. Ama hangi ısıtıcının doğru olduğunu üç şey belirler: kabın hacmi, kabın malzemesi ve içindeki maddenin üst sıcaklık sınırı. Bu sayfa üçünü de tablolarla ayırıyor.
Hangi kaba hangi ürün?
Birinci soru hacim. ISITMAX ceketleri hazır ölçülerde üretilir; kabınızın çapı ve boyu ceketin sarım ölçüsüne oturmalıdır. Hazır ölçü tutmuyorsa ceket özel imalat olarak da yapılır.
| Kap | Hacim | Ürün | Güç | Ceket ölçüsü |
|---|---|---|---|---|
| Silindirik tüp | 7 – 34 L | Silindirik tüp ısıtma ceketi | 200 / 400 / 600 W | 500 × 150 … 930 × 200 mm |
| Kova | 19 L | Kova ısıtma ceketi | 400 W | 1.050 × 330 mm |
| Küçük metal varil | 25 / 50 / 105 L | Kemer tipi varil ısıtıcı | 300 / 500 / 800 W | 800 … 1.300 × 125 mm |
| Bidon | 120 L | Bidon ısıtma ceketi | 800 W | 1.750 × 800 mm |
| Varil | 200 / 215 / 220 L | Varil ısıtma ceketi | 1.200 / 1.650 / 2.000 W | 1.950 × 800 mm |

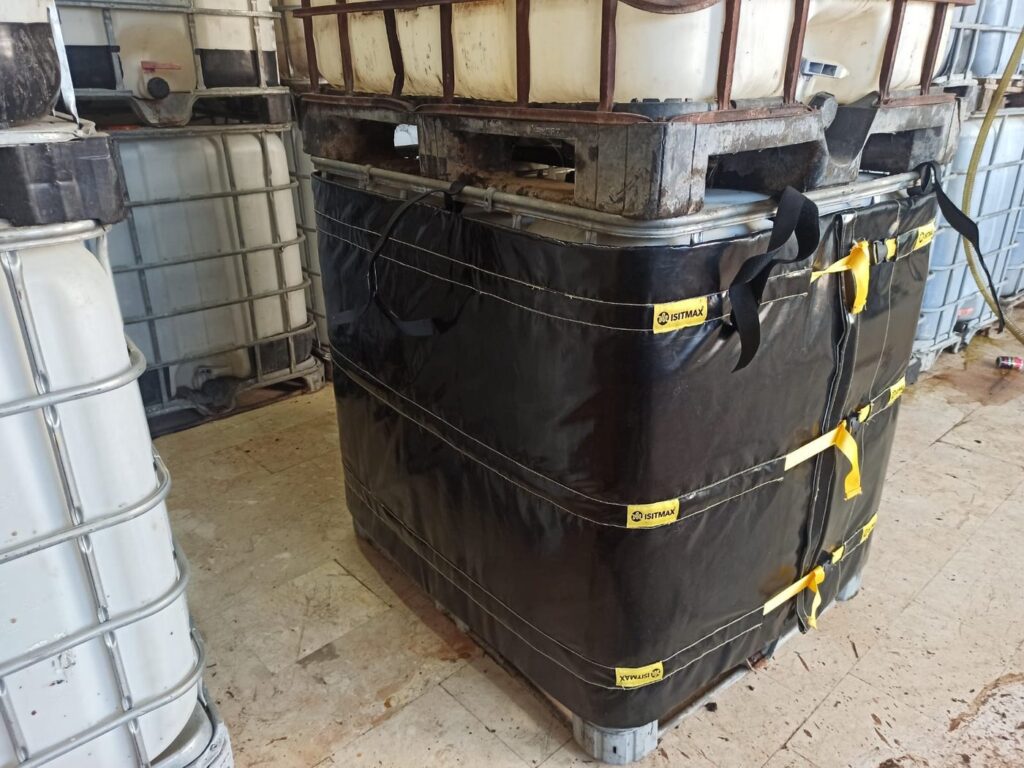

| IBC tank (metal kafesli) | 1000 L | IBC tank ısıtma ceketi | 1.600 / 2.400 / 3.200 W | 4.400 × 1.000 mm |
| Sabit depolama tankı | Proje bazlı | Endüstriyel tank heat trace | Proje bazlı | Gövdeye sarılır, üstü yalıtılır |
Varil ceketinde model kodu güç değildir: P1000 modeli 1.200 W, P1650 modeli 1.650 W, P2000 modeli 2.000 W üretir. Uygun varil dış çapı 573 – 621 mm‘dir. Ceketler hazır ölçüde geldiği için kabın çevresi bu bandın dışındaysa özel imalat gerekir.
Kap yerinden kalkmıyorsa ceket değil kablo
Ceketin üstünlüğü sökülüp başka kaba takılabilmesidir. Buna karşılık sahaya sabitlenmiş, yerinden kalkmayan bir depolama tankında ısıtma kablosu daha ekonomiktir: gövdeye serilir, üzeri yalıtımla kapatılır ve kalıcı kalır. Endüstriyel tank heat trace tam olarak bu iş içindir; boru ve vanalar da aynı mantıkla ısıtmalı boru ceketi ve flanş-vana ceketi ile çözülür.
Hedef sıcaklığı içindeki madde belirler
İkinci soru şu: kaptaki madde kaç dereceye kadar dayanır? Isıtmada asıl hata yüksek dereceye çıkmak değil, maddenin bozunma eşiğini bilmemektir. Aşağıdaki değerler ürün sayfalarımızda yayınlanan hedef bantlardır.
| Hammadde | Hedef sıcaklık | Üst sınır ve dikkat |
|---|---|---|
| Bal | 40 – 45 °C | 75 °C — üstünde HMF yükselir, diastaz kaybolur |
| Epoksi reçine | 40 – 55 °C | Kristalizasyonu çözmek için kontrollü ve eşit ısıtma gerekir |
| Bitüm emülsiyonu | 10 – 60 °C | Sınıf maksimumu aşılırsa emülsiyon bozulur |
| Palm yağı | 50 – 55 °C | Isıtma hızı 24 saatte en fazla 5 °C |
| Melas | 40 °C’ye kadar | 60 °C — üstünde şeker içeriği bozunur |
| SLES %70 pasta | 25 – 35 °C | Seyreltmede konsantrasyon %27’yi aşarsa jel oluşur |
| Gliserin | 60 °C | Demir veya bakır içeren kapta işlenmemeli |
Palm yağı satırı genel kuralı da anlatıyor: ısı hızına duyarlı hammaddede yüksek güç değil, düşük güç ve uzun süre seçilir. IBC tankta bu, 3.200 W yerine 1.600 W anlamına gelir. Termostat da hedefi tutturmak için değil, üst sınırı aşmamak için vardır.
Plastik mi, çelik mi? — sınırlar burada
Üçüncü soru ve en çok atlanan: kabın kendisi kaç dereceye dayanır. Plastik kap, ısıtıcının verebileceği sıcaklıktan çok önce sınıra gelir.
| Kap malzemesi | Sınır | Sonucu |
|---|---|---|
| HDPE varil ve IBC | Azami dolum 60 °C, sürekli çalışma 49 °C | Üstünde kap yumuşar, yapısal bütünlük zayıflar |
| Plastik 200 L varil | Yalnız 1.200 W’lık model, 60 °C sınırıyla | 1.650 W ve 2.000 W plastikte kullanılmaz |
| Plastik varil + taban ünitesi | Kullanılmaz | Plaka temasla ısıtır, plastikte deformasyon riski |
| Plastik veya kompozit varil + kemer | Kullanılmaz | Kemer yalnız metal varil içindir |
| Kafessiz tamamen plastik IBC | Doğrudan kullanılmaz | Ceket metal kafesli IBC için ölçülendirilmiştir |
| Çelik varil ve tank | Tüm ürünlerde uygun | Ceket 90 °C, kabin 120 °C, taban ünitesi 150 °C’ye kadar |
Yol ayrımı kuralı
Hedef sıcaklığınız 60 °C’nin üstündeyse ve kap HDPE ise ısıtıcı seçerek bu iş çözülmez. İki yol var: maddeyi çelik bir kaba aktarmak ya da kabı bütünüyle kontrol altına alan bir ısıtma kabini ile çalışmak. Kabı zorlamak, sızıntı ve deformasyonla biter.
Isı nereden verilecek?
Aynı varil beş farklı yoldan ısıtılabilir ve beşi farklı iş yapar. Karar, sıcaklığın ne kadar eşit olması gerektiğine ve günde kaç kap işlediğinize göre verilir.
| Konu | Taban ünitesi | Isıtma ceketi | Kemer tipi | Isıtma kabini | Isıtma fırını |
|---|---|---|---|---|---|
| Isı nereden | Yalnız tabandan, temasla | Gövdeden, çevresel, temasla | Tek kuşak bandından | 360°, kapalı hacimde | Fanlı sıcak hava |
| En yüksek sıcaklık | 150 °C | 90 °C | 120 °C | 120 °C | Kapalı hacim sıcaklığı |
| Uyumlu kap | Yalnız çelik | Çelik ve plastik | Yalnız metal | Çelik ve plastik | Çelik ve plastik |
| Kapasite | 1 varil | Kap başına 1 ceket | Varil başına 1–3 kemer | 1 varil (ops. 2) | 4 varil ve üzeri |
| Kap değişimi | ~1 dakika | Sökülür, yeniye geçirilir | Aletsiz, saniyeler | ~30 saniye | Varil fırına alınır |
| Enerji verimi | Orta | En yüksek — doğrudan temas | Orta | Yüksek | Daha düşük — hacim de ısınır |
| Asıl işi | Tabanda katılaşan üründe akışkanlık | Isıtma, eritme, sıcaklık muhafazası | Don çözme, viskozite düşürme | Tam eritme, eşit sıcaklık | Seri üretim, tekrarlanabilir çevrim |
- Tek varille ara sıra çalışıyorsanız
- Isıtma ceketi — en yüksek enerji verimi, esnek, sökülüp başka varile takılır
- Yalnız tabanda katılaşan bir ürününüz varsa
- Taban ünitesi — 150 °C’ye kadar çıkar, dar alanda durur; yalnız çelik varil
- Don çözmek ya da pompalama öncesi viskozite düşürmek istiyorsanız
- Kemer tipi ısıtıcı — hızlı ve ucuz; hassas sıcaklık muhafazası için değildir, yalnız metal varilde
- Günde bir veya birkaç varil işliyor, 70 °C üstünde eşit sıcaklık istiyorsanız
- Varil ısıtma kabini — 120 °C’ye kadar, tekerlekli, kelebek kapıyla varil 30 saniyede değişir
- Dört varil ve üzeri düzenli üretim yapıyorsanız
- Varil ısıtma fırını — tekrarlanabilir çevrim, seri işleme
Ne kadar sürede ısınır?
Hesap tek formüle iner: kütle (kg) × özgül ısı (kJ/kg·K) × sıcaklık farkı (K) ÷ 3.600 = kWh; çıkan enerji ısıtıcının gücüne bölününce süre bulunur. Su için özgül ısı 4,18 kJ/(kg·K)‘dir. Yağ bazlı içerikler suya göre yaklaşık yarı sürede ısınır; parafin gibi eriyen ürünlerde erime gizli ısısı yüzünden süre uzar.
| Kap ve içerik | Güç | Sıcaklık farkı | Süre |
|---|---|---|---|
| 19 L kova, su | 400 W | 10 → 50 °C | ~6,4 saat |
| 120 L bidon, su | 800 W | 10 → 50 °C | ~10 saat |
| 200 L varil, su | 1.200 W | 10 → 50 °C | ~7,5 saat |
| 200 L varil, su | 1.650 W | 10 → 50 °C | ~5,6 saat |
| 200 L varil, su | 2.000 W | 10 → 50 °C | ~4,6 saat |
| 200 L varil, kabinde | 2,5 kW | 20 → 60 °C | ~5 saat |
| 1000 L IBC, su bazlı | 3.200 W | +30 °C | ~10,9 saat |
| 1000 L IBC, su bazlı | 2.400 W | +30 °C | ~14,5 saat |
| 1000 L IBC, su bazlı | 1.600 W | +30 °C | ~21,8 saat |
Küçük kapta verim düşer: 19 litrelik kovada örtük net verim yaklaşık %35 iken 120 litrelik bidonda %70‘e çıkar. Sebebi hacim/yüzey oranıdır — küçük kapta ısınan yüzey, içerideki kütleye göre büyüktür ve dışarı daha çok ısı kaçar. Bu yüzden küçük kaplarda ceketin üstüne ek bir yalıtım örtüsü serilmesi süreyi belirgin biçimde kısaltır.
Dört kural ve bir sınır
Boş kapta çalıştırmayın
Boş kova, boş bidon, boş varil, boş tank ve boş tüpte ısıtıcı çalıştırmak yasaktır ve garanti dışıdır. Sıvı seviyesi ceket hizasının altına inmemelidir. Kemer, ürün seviyesinin altına sarılır — boş bölgeye sarılan kemerin arkasında ısıyı alacak ürün olmadığı için hem ısıtma işe yaramaz hem sac aşırı ısınır.
Kaçak akım koruması zorunlu
Ceketler koruma sınıfı II‘dir: çift yalıtımlıdır ve toprak bağlantısı gerektirmez. Buna rağmen besleme kaçak akım cihazı üzerinden yapılır. Sigorta ve kaçak akım seçimi toplam güce göre yapılır — 200 litrelik bir varilde üç kemer 4,5 kW eder. 230 V’ta akım karşılıkları: 1.200 W ≈ 5,2 A · 1.650 W ≈ 7,2 A · 2.000 W ≈ 8,7 A.
Ayar bandı ile fiziksel sınırı karıştırmayın
Termostat skalası ürünün dayanabileceği sıcaklıktan geniştir. Varil ceketinin skalası 0–120 °C‘dir ama ceket üst sınırı modele göre 60 / 75 / 90 °C‘dir; tüp ceketinin skalası 0–90 °C, sınırı 60 °C‘dir. Sensör de içeriğin değil, ceket yüzeyi ile kap yüzeyi arasındaki sıcaklığı ölçer — hassas proseste içeriğe ayrıca daldırma sensörü konur.
Kabın havasını alın, ceketi hava boşluğu bırakmadan sarın
Isıtma sırasında kabın içinde basınç yükselir; varil ve IBC’de havalandırma açılır. Ceket sarılırken sac ile arasında hava boşluğu bırakılmaz — hava ısı transferini düşürür. Saklarken ceket 150 mm çapından daha sıkı sarılmaz; daha sıkı sarım ısıtıcıyı bozar ve garanti dışıdır.
Patlayıcı ortam sınırı
Standart ceket, kemer ve tüp ürünleri patlama korumalı değildir; zone sınıflandırması yapılmış sahada kullanılmaz. Solvent, tiner, alkol gibi yanıcı buhar çıkaran hammaddede varil ısıtma kabininin ATEX Zone 1 / Zone 2 sertifikalı versiyonu gerekir; bu versiyon opsiyonel olarak üretilir. Doğru konfigürasyon, maddenin güvenlik bilgi formu (MSDS) görülerek belirlenir. Basınçlı gaz tüplerinde valf bölgesi sarılmaz, boş tüpe sarma yasaktır.
Başlangıç fiyatları
| Ürün | Başlangıç fiyatı (KDV dahil) |
|---|---|
| Kemer tipi varil ısıtıcı | 15.120 ₺’den |
| Kova ısıtma ceketi — 19 L | 20.400 ₺ |
| Silindirik tüp ısıtma ceketi | 24.000 ₺’den |
| Bidon ısıtma ceketi — 120 L | 25.200 ₺ |
| Varil ısıtma ceketi — 200/215 L | 26.880 ₺’den |
| IBC tank ısıtma ceketi — 1000 L | 36.720 ₺’den |
| Endüstriyel tank heat trace | 71.760 ₺’den |
| Varil ısıtma ünitesi — taban ısıtıcı | 135.200 ₺ |
| Endüstriyel varil ısıtma kabini | 293.600 ₺ |
| Varil ısıtma fırını | 468.000 ₺’den |
Fiyatlar KDV dahildir ve seçtiğiniz güç ya da ölçüye göre ürün sayfasında güncellenir. Fiyata dahil olmayanlar: kaçak akım koruma cihazı, priz ve besleme tesisatı · yalıtım örtüsü · daldırma sensörü · ATEX versiyonu · özel ölçü imalatı. Ölçüye özel imalatta iade hakkı doğmaz.
Tank ve varil ısıtmada en çok sorulanlar
Varil ısıtma ceketi ne işe yarar?
Varilin gövdesini sararak içeriği dışarıdan, temasla ısıtır. Üç iş için kullanılır: kışın donan ya da katılaşan ürünü tekrar akışkan hâle getirmek, viskoziteyi düşürüp pompalanabilir kıvama gelmesini sağlamak ve ürünü belirlenen sıcaklıkta tutmak. Isıtıcılar arasında enerji verimi en yüksek olanıdır, çünkü ısıyı doğrudan sacla temas ederek verir.
Plastik varile ceket takılır mı?
Takılır ama sınırlıdır. 200 litrelik plastik varilde yalnız 1.200 W’lık model, 60 °C sınırıyla kullanılır; 1.650 W ve 2.000 W modeller plastikte kullanılmaz. HDPE kaplarda üretici azami dolum sıcaklığı 60 °C, sürekli çalışma sıcaklığı 49 °C’dir. Kemer tipi ısıtıcı ve taban ünitesi ise plastik varilde hiç kullanılmaz.
200 litrelik varil kaç saatte ısınır?
Su dolu bir varilde 10 °C’den 50 °C’ye çıkmak için 1.200 W ile yaklaşık 7,5 saat, 1.650 W ile 5,6 saat, 2.000 W ile 4,6 saat gerekir. Yağ bazlı içerikler suya göre yaklaşık yarı sürede ısınır. Kabin içinde 2,5 kW ile 20 °C’den 60 °C’ye çıkış yaklaşık 5 saattir.
Ceket mi, kemer mi, kabin mi?
İşin tanımına bakın. Sıcaklığı belli bir değerde tutmanız gerekiyorsa ceket; yalnız donu çözüp pompalayacaksanız kemer — hızlı ve ucuzdur ama hassas sıcaklık muhafazası için değildir. Günde birkaç varil işliyor ve 70 °C üstünde eşit sıcaklık istiyorsanız kabin, dört varil ve üzeri düzenli üretimde fırın doğrudur.
Balı kaç dereceye kadar ısıtabilirim?
Hedef bant 40–45 °C‘dir. Üst sınır 75 °C‘dir; bu değerin üzerinde HMF yükselir ve diastaz enzimi kaybolur. Yani balda mesele hızlı ısıtmak değil, düşük güçle ve kontrollü ısıtmaktır. Aynı mantık melasta 60 °C, palm yağında ise ısıtma hızı sınırı olarak karşımıza çıkar — palm yağı 24 saatte en fazla 5 °C ısıtılır.
Yanıcı madde ısıtılabilir mi?
Standart ceket, kemer ve tüp ürünleri patlama korumalı değildir ve zone sınıflandırması yapılmış sahada kullanılmaz. Solvent, tiner, alkol gibi yanıcı buhar çıkaran hammaddede varil ısıtma kabininin ATEX Zone 1 / Zone 2 sertifikalı versiyonu gerekir. Doğru konfigürasyon maddenin güvenlik bilgi formu görülerek belirlenir.
Sabit tankta ceket mi kullanılır?
Hayır — yerinden kalkmayan bir depolama tankında ısıtma kablosu daha ekonomiktir. Kablo gövdeye serilir, üzeri yalıtımla kapatılır ve kalıcı kalır. Ceketin üstünlüğü sökülüp başka kaba takılabilmesidir; sabit tankta bu üstünlük işe yaramaz.
Termostatı kaç dereceye ayarlamalıyım?
Maddenin hedef bandına, ama önce üç sınırı kontrol edin: maddenin bozunma eşiği, kabın malzeme sınırı ve ceketin fiziksel üst sınırı. Termostat skalası bunların üstüne ayarlanabilir — skala 0–120 °C olsa bile ceket sınırı 60, 75 ya da 90 °C’dir. Hassas proseslerde içeriğe daldırma sensörü konur.
Garanti kaç yıl?
Tank ve varil ısıtma ürünlerinde 2 yıl imalatçı garantisi verilir; imalat kaynaklı arızada ürün ücretsiz değiştirilir ya da tamir edilir. Ölçüye özel imalatta iade hakkı doğmaz. Boş kapta çalıştırma, 150 mm’den sıkı sarma, sıvıya daldırma, çözücüyle temizlik, plastik kapta güç sınırını aşma ve kaçak akım koruması olmayan hatta bağlama garanti dışıdır.
Özel ölçü yapılıyor mu?
Yapılıyor. Hazır ceket ölçüleri standart kaplar için üretilir — kova 1.050 × 330 mm, bidon 1.750 × 800 mm, varil 1.950 × 800 mm, IBC 4.400 × 1.000 mm. Kabınızın çevresi ve boyu bu ölçülere oturmuyorsa ceket ölçünüze göre imal edilir; bu durumda üretim süresi uzar ve iade hakkı doğmaz.
Kabınızı ve maddenizi söyleyin, sistemi çıkaralım
Dört bilgi yetiyor: kabın hacmi ve malzemesi, içindeki madde, hedef sıcaklık ve günde kaç kap işlediğiniz. Bu dördüyle doğru ısıtıcıyı, gücü, ısınma süresini ve fiyatı çıkarıp aynı gün dönüş yapıyoruz. Yanıcı madde söz konusuysa güvenlik bilgi formunu da isteriz — konfigürasyon ona göre belirlenir.
