Özet: Tank ısıtma, viskoz akışkanların depolama ve proses sırasında akışkanlığını koruması için tank yüzeyine heat trace (ısıtıcı kablo) sarılması, alüminyum bantla temas artırılması ve izolasyonla yalıtılması esasına dayanır. Reçine, bal, asit, gübre ve yağlar genellikle 30-110 °C aralığında bakım sıcaklığında tutulur. Doğru kablo seçimi (SMax, HMax, HTS) ve izolasyon ile bir tankın ısı kaybı 30-45 W/m² seviyesine iner; PipeMax ile bu sistemler proje bazlı kurulur.Akışkan bir madde tankta beklerken sıcaklığını kaybettiğinde viskozitesi artar, pompalanamaz hâle gelir, hatta katılaşır. Reçine, tutkal, bal, melas, asfalt, akaryakıt ve birçok kimyasal için bu, üretimin durması demektir. Elektrikli heat trace uygulaması, tank yüzeyine yerleştirilen ısıtıcı kablolarla akışkanı istenen sıcaklıkta sabit tutarak bu sorunu kökten çözer. ISITMAX, 1995’ten bu yana PipeMax serisiyle endüstriyel tank ve boru ısıtma çözümleri üretir; bu rehber, tank ısıtmanın çalışma prensibini, ürün seçimini, güç ve izolasyon hesabını, ATEX gerekliliklerini ve 2026 fiyatlarını tek sayfada toplar.

Tank Isıtma (Heat Trace) Nedir, Nasıl Çalışır?

Heat trace, bir yüzey boyunca uzanan ısıtıcı kablonun, o yüzeyden olan ısı kaybını karşılayarak içerideki akışkanı hedef sıcaklıkta tutması prensibidir. Tankta uygulama üç katmandan oluşur: tank gövdesine sarılan ısıtıcı kablo, kablonun tankla temasını artıran kendinden yapışkanlı alüminyum bant ve ısı kaybını minimuma indiren izolasyon (taş yünü veya cam yünü). İzolasyon olmadan kablonun ürettiği ısının büyük kısmı ortama kaçar; bu nedenle izolasyon opsiyon değil, sistemin parçasıdır.

Elektrikli heat trace kabloları temelde ikiye ayrılır. Sabit güçlü paralel kablolar (PipeMax SMax) her noktasında aynı gücü verir, sahada istenen boyda kesilebilir ve tek noktadan beslenir. Kendinden regüleli (self-regulating) kablolar (PipeMax HMax, HTS) ortam sıcaklığına göre çıkış gücünü otomatik artırıp azaltır; üst üste binse bile aşırı ısınmaz ve sahada kesilebilir. Tank ısıtmada hangisinin seçileceği; akışkanın hedef sıcaklığına, ortamın patlayıcılık sınıfına ve tankın boyutuna göre belirlenir.

Hangi Akışkan Kaç Derecede Isıtılır? Viskozite-Sıcaklık Tablosu

Tank ısıtmanın hedefi maddeyi kaynatmak değil, akışkan kalacağı bakım sıcaklığında sabit tutmaktır. Her hammaddenin ideal bakım sıcaklığı farklıdır. Aşağıdaki tablo, sık ısıtılan akışkanlar için pratik aralıkları verir.

Heat trace kablolarının endüstride beş temel kullanım amacı vardır ve tank ısıtma bunların birkaçını birden kapsar:

• Don önleme (max 65 °C): Proses suyu, drenaj ve yangın suyu tanklarının donmasını engeller. SMax, EasyCold ve HMax serileri idealdir.
• Proses ısıtma — buharsız (60-110 °C): Akaryakıt, asit ve gübre gibi sıvılarda viskozite kontrolü. 20-30-40 W/m kablolar (max 120 °C) tercih edilir.
• Proses ısıtma — buharlı: Tankın buharla temizlendiği hatlarda kablo, bakım sıcaklığından yüksek maruz kalma sıcaklığına dayanmalıdır. HTS serisi (250 °C dayanım) idealdir.
• Yüksek sıcaklık: Asfalt, bitüm gibi 120 °C üzeri uygulamalar. Mineral yalıtımlı (MI) teknoloji 550 °C’ye kadar dayanır.
• Uzun hat ısıtma: Tank çiftlikleri ve tesisler arası transfer hatlarında, 300 m’den birkaç km’ye kadar devrelerin tek noktadan beslenmesi.

PipeMax Tank Isıtma Ürünleri: SMax, HMax ve HTS (EXPROOF)

PipeMax serisi, tank ve boru ısıtma için dört ana kablo grubundan oluşur. Tank uygulamalarında ağırlıklı olarak SMax, HMax ve HTS kullanılır; EasyCold ise küçük çaplı boru ve konut donma önlemeye yöneliktir.

SMax — Sabit Güçlü Paralel Isıtıcı Kablo

SMax, silikon kauçuk yalıtımlı, sabit güç (constant wattage) çıkışlı bir kablodur. Her noktasında aynı sıcaklığı koruması gereken tanklar için tercih edilir. Sahada istenen boyda kesilebilir; her 100 cm’de bir kontak noktası bulunur, böylece kabloda oluşan bir arıza yalnızca o iki kontak arasındaki bölümü etkiler, kalan hat ısıtmaya devam eder. SMax20/30/40/50 modelleri 20-50 W/m arası güç verir ve devre uzunluğu güce göre 45-70 m arasında değişir. Mekanik koruma ve topraklama için kalaylı bakır (/M), paslanmaz çelik örgü (/MC) veya anti-korozyon teflon kılıf (/MCT) opsiyonları mevcuttur.

HMax — Kendinden Regüleli Isıtıcı Kablo

HMax, karbon matris yapısı sayesinde her noktasında sıcaklığı ortama göre düzenler. Soğuk bölgede daha fazla, sıcak bölgede daha az güç verir; bu, enerji tüketimini düşürür. Kablo kısaltılsa bile çalışmaya devam eder ve üst üste gelse bile aşırı ısınmaz. 10-20-30 W/m güç seçenekleriyle -60 °C’ye kadar montaj sıcaklığına sahiptir. CE, EAC ve GOST belgelidir. Don önleme ve düşük sıcaklıklı bakım uygulamaları için idealdir.

HTS (EXPROOF) — ATEX Sertifikalı Heat Trace

HTS serisi, patlayıcı ortama uygun (ATEX/Exproof) kendinden regüleli kablodur ve metal örgü ile termoplastik/floropolimer dış kılıfa sahiptir. Sıcaklık sınıfına göre geniş bir gam sunar: 20-TTM (65 °C), 20/33/40-TTR (85 °C dayanım), 45/75-TTS (210 °C dayanım, 120 °C çalışma) ve 90-TTX (250 °C dayanım, 165 °C çalışma). Akaryakıt, çözücü, boya ve kimyasal tanklarında kablo seçimi doğrudan bu seriye girer.

Tank Yüzeyine Kablo Nasıl Döşenir? Sarım Planı ve Alüminyum Bant

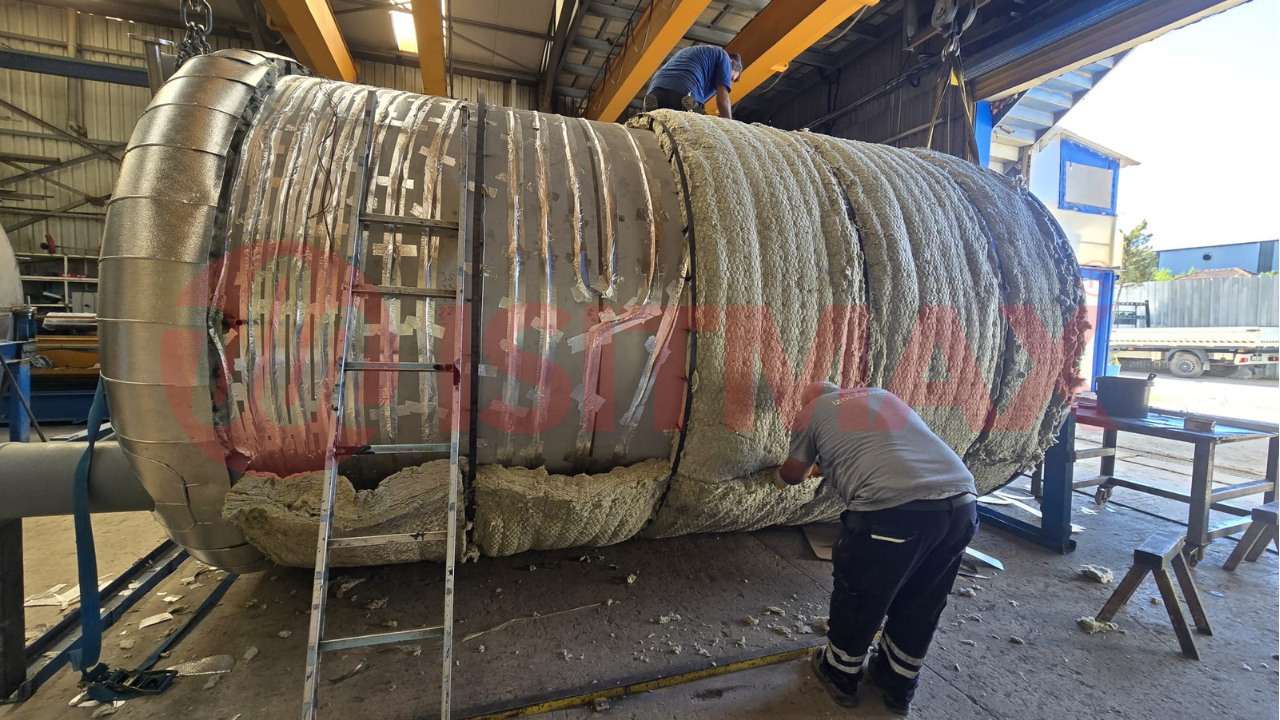

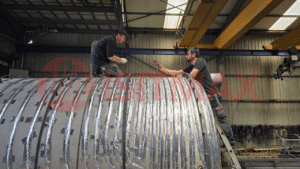

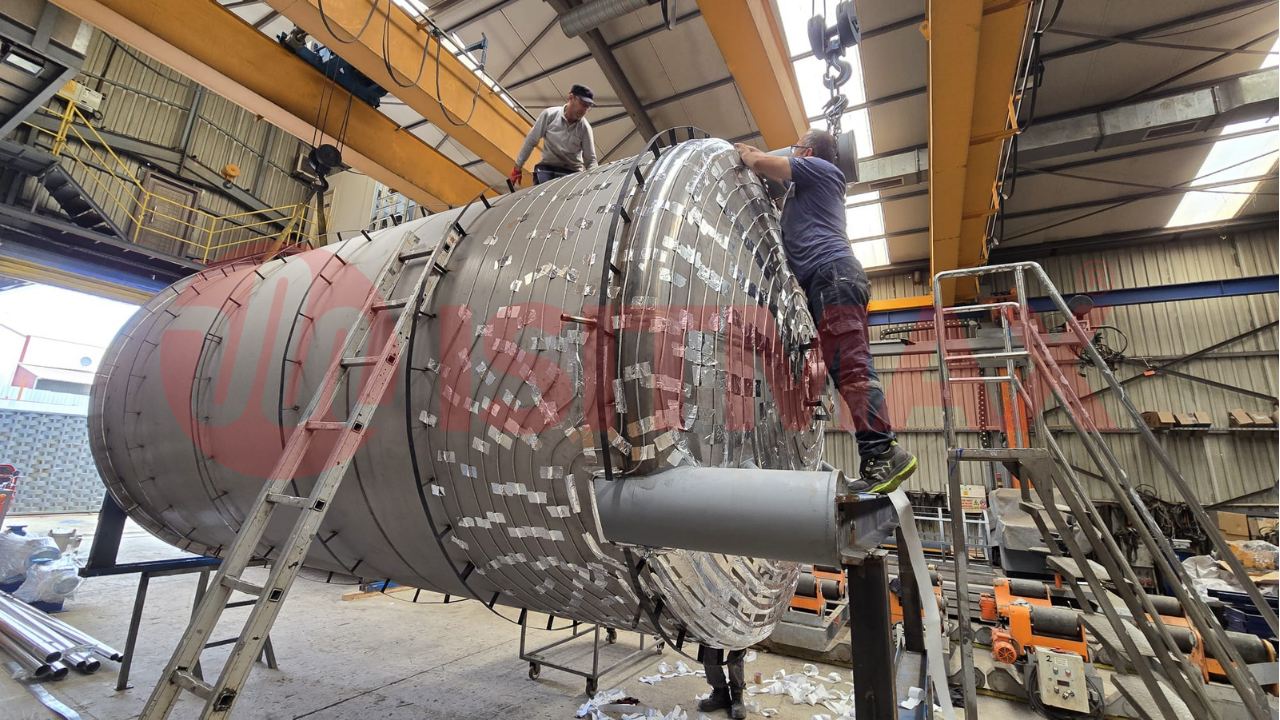

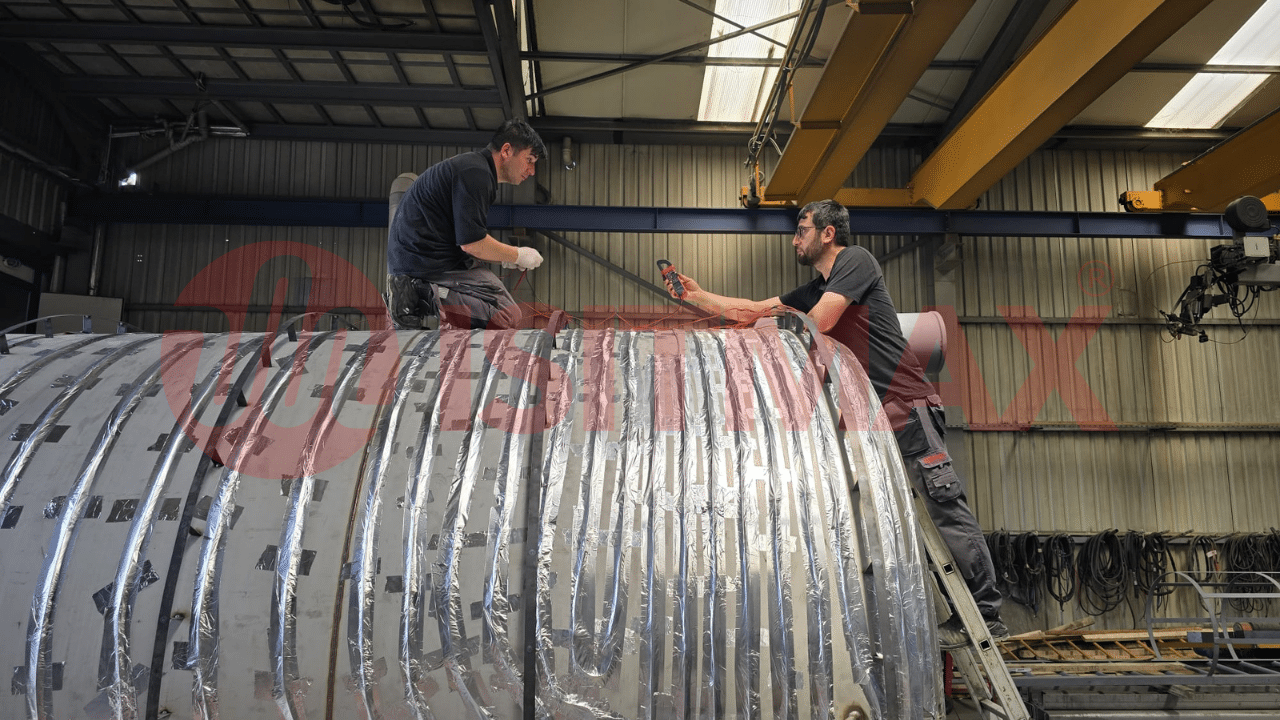

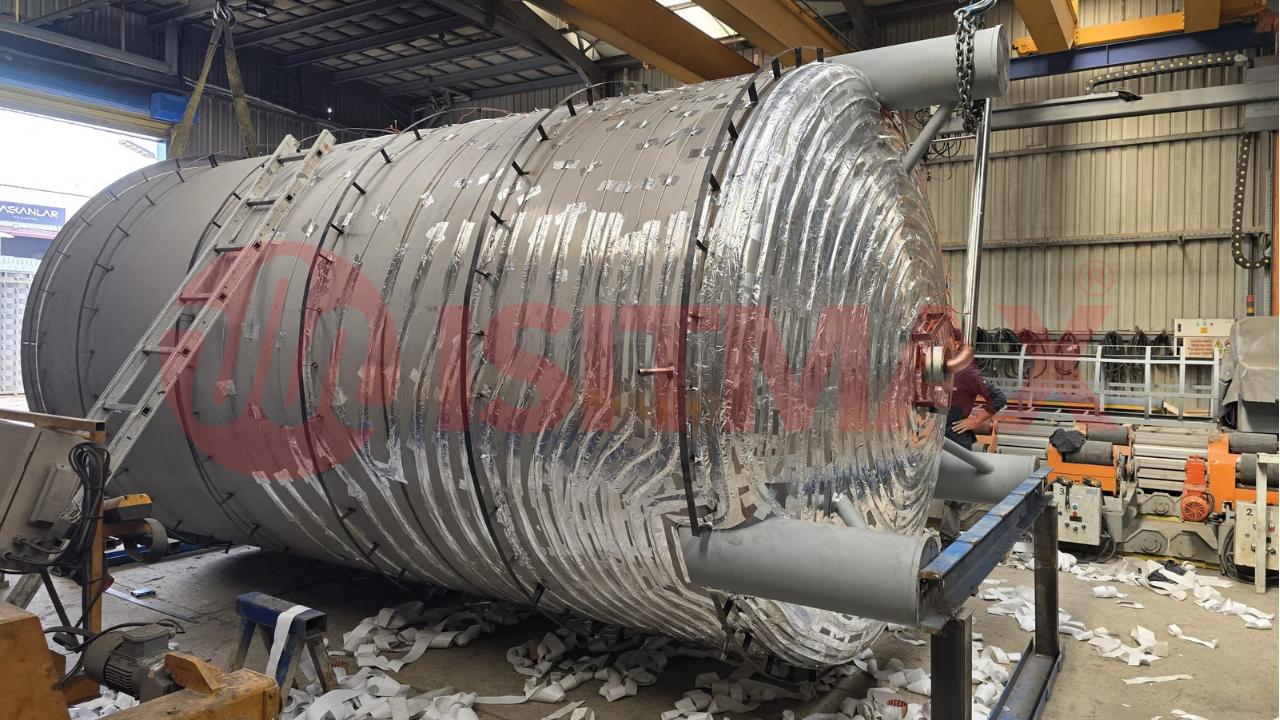

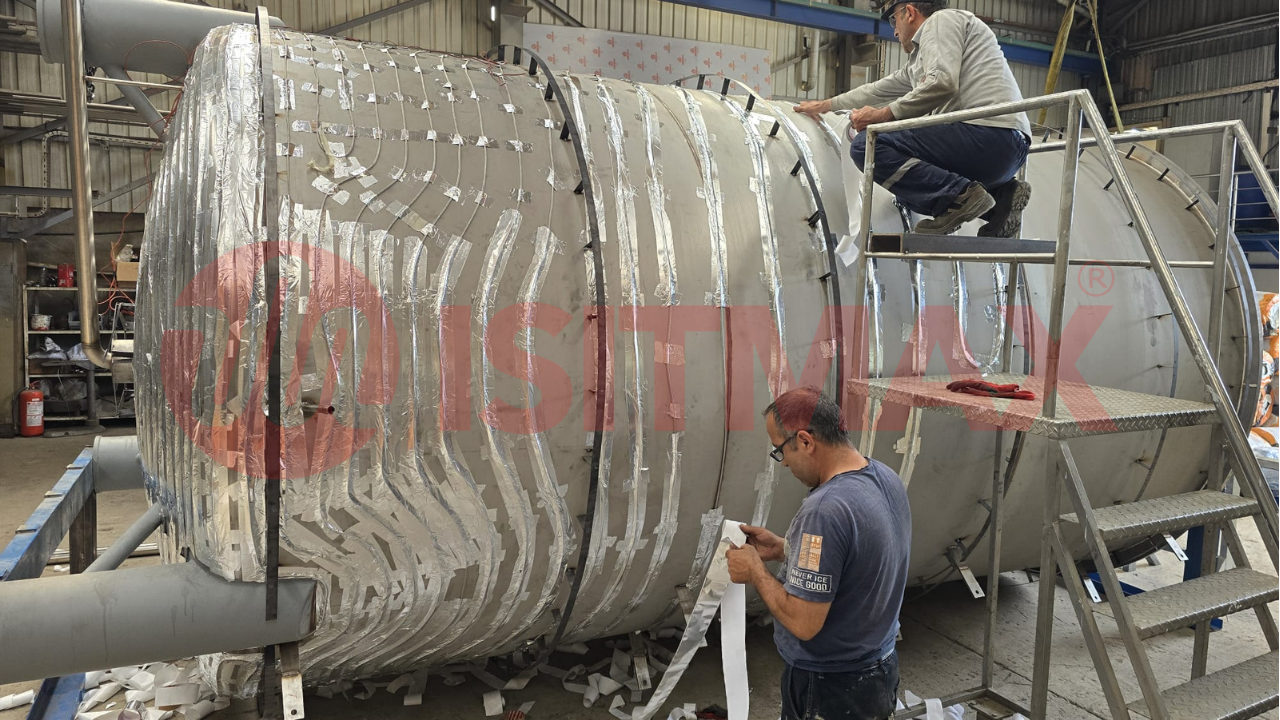

Tank gövdesinde kablo, yatay bantlar hâlinde ve genellikle maksimum 15 cm aralıkla sarılır. Gereken güce göre tek kablo, çift kablo veya üçlü kablo sarım planı uygulanır. Kablonun tank yüzeyine temasını ve ısı aktarımını artırmak için kendinden yapışkanlı alüminyum bant kullanılır; bu bant kabloyu sabitler ve ürettiği ısıyı yüzeye yayar. Düz olmayan veya geniş yüzeylerde, 25 mm aralıklı tırnaklara sahip kablo sabitleme metal şerit ile çeşitli döşeme planları oluşturulur ve şerit yapıştırıcı ya da çelik kelepçeyle tanka tutturulur.

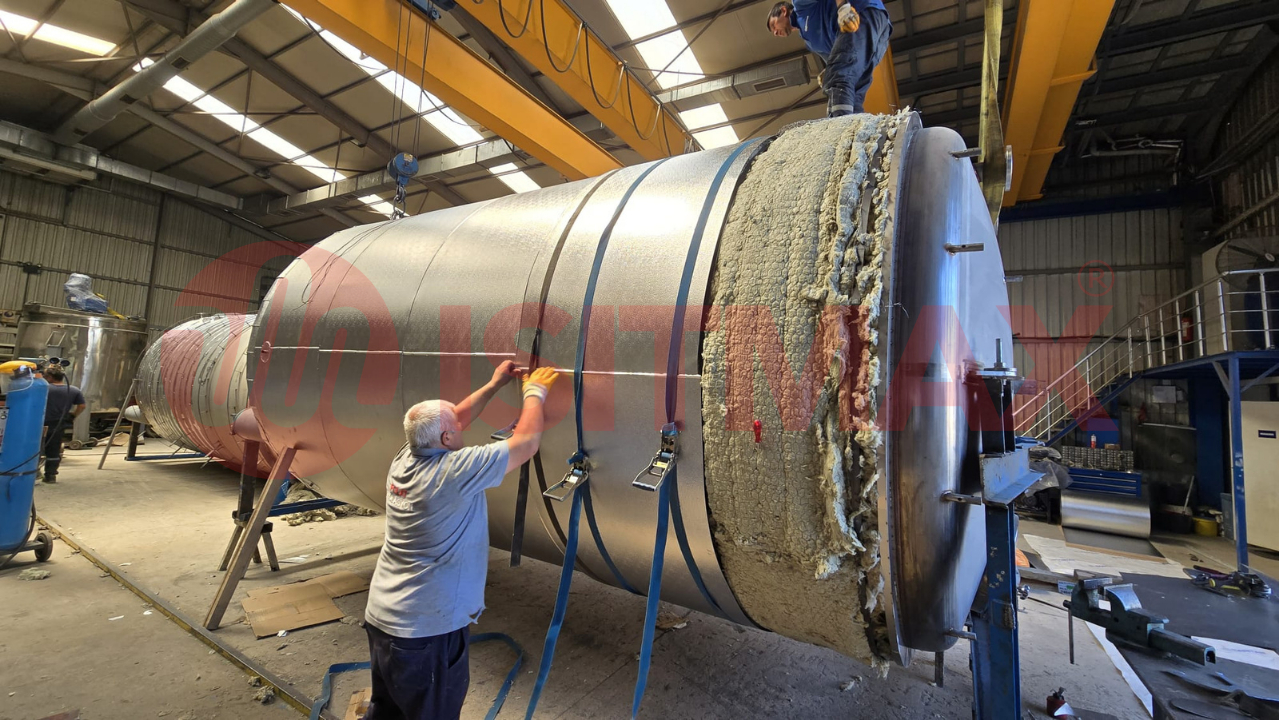

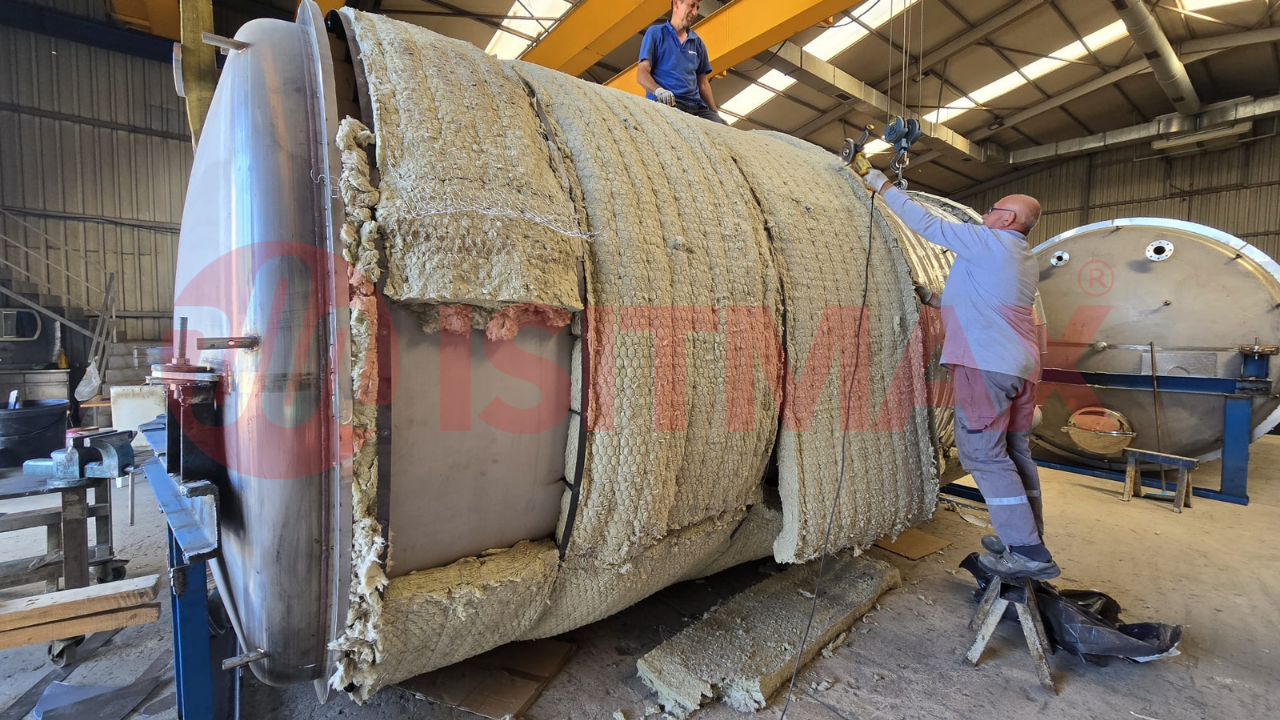

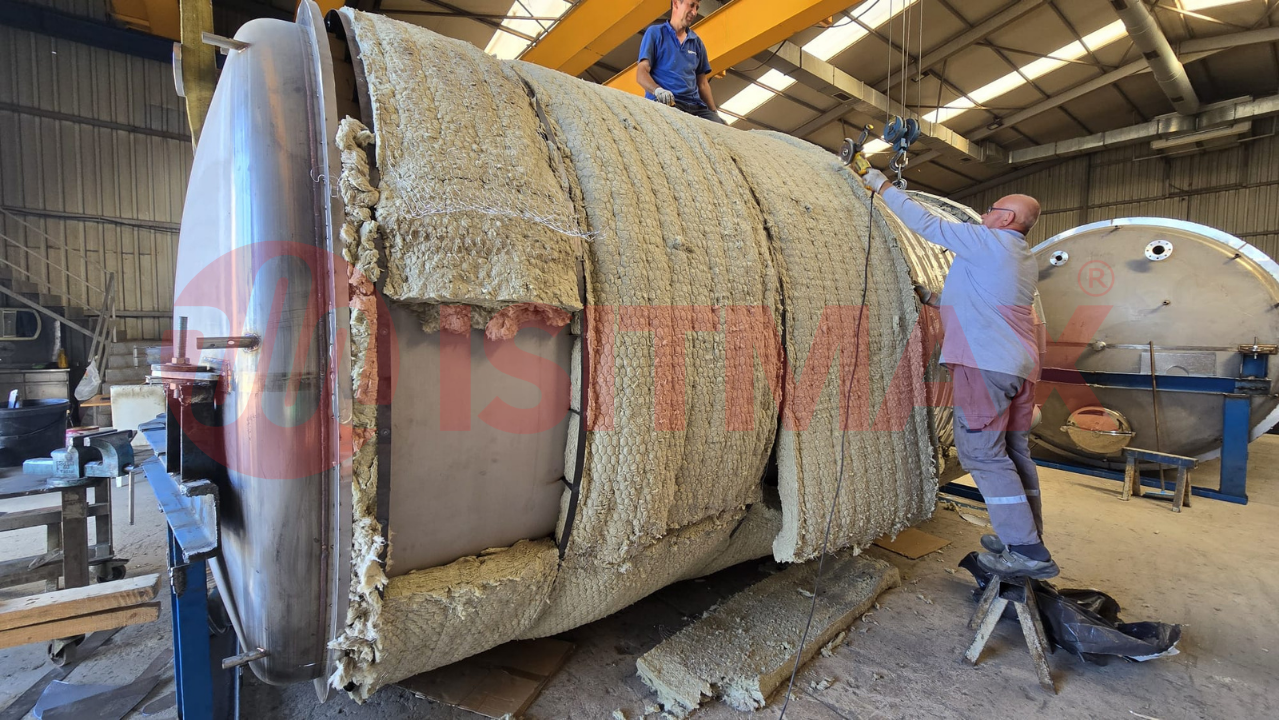

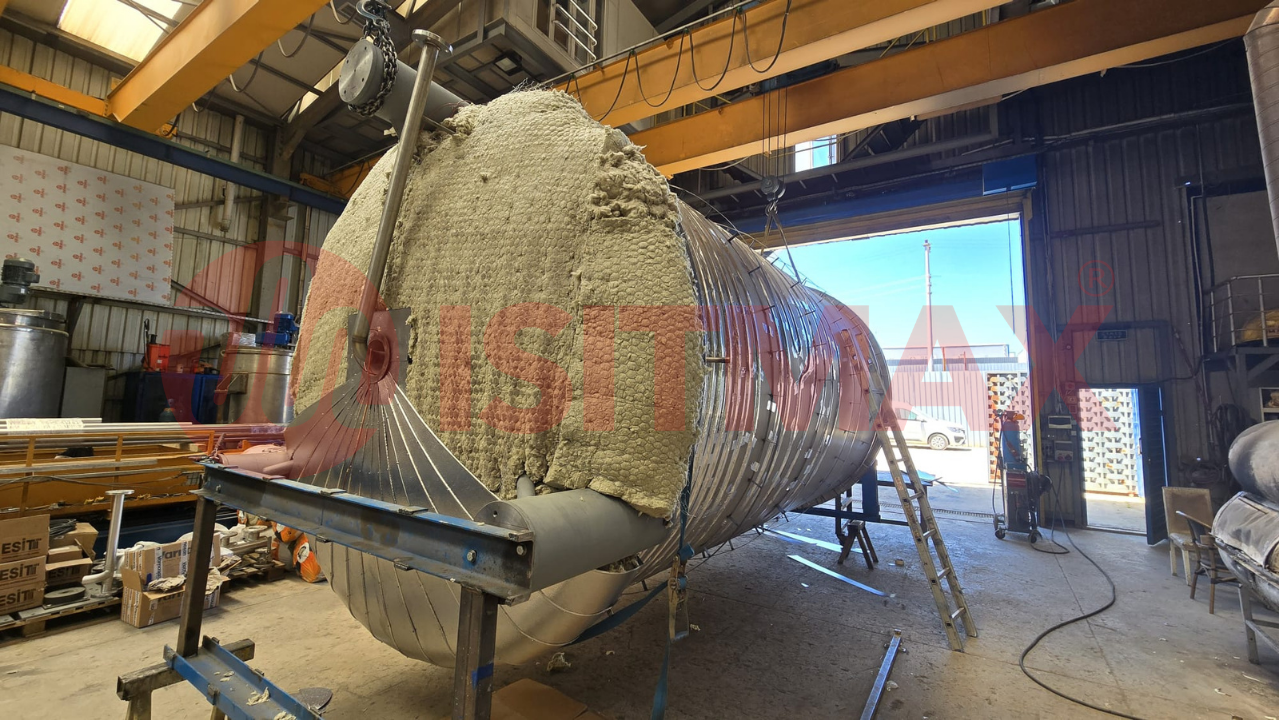

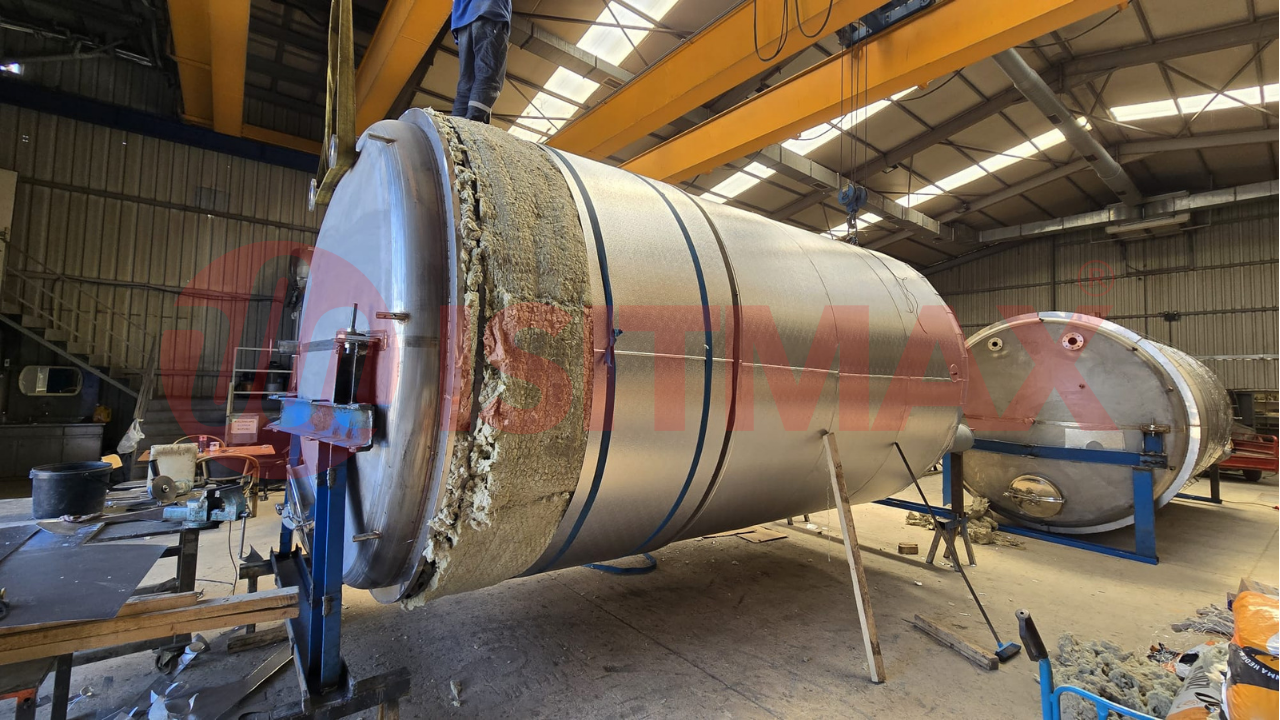

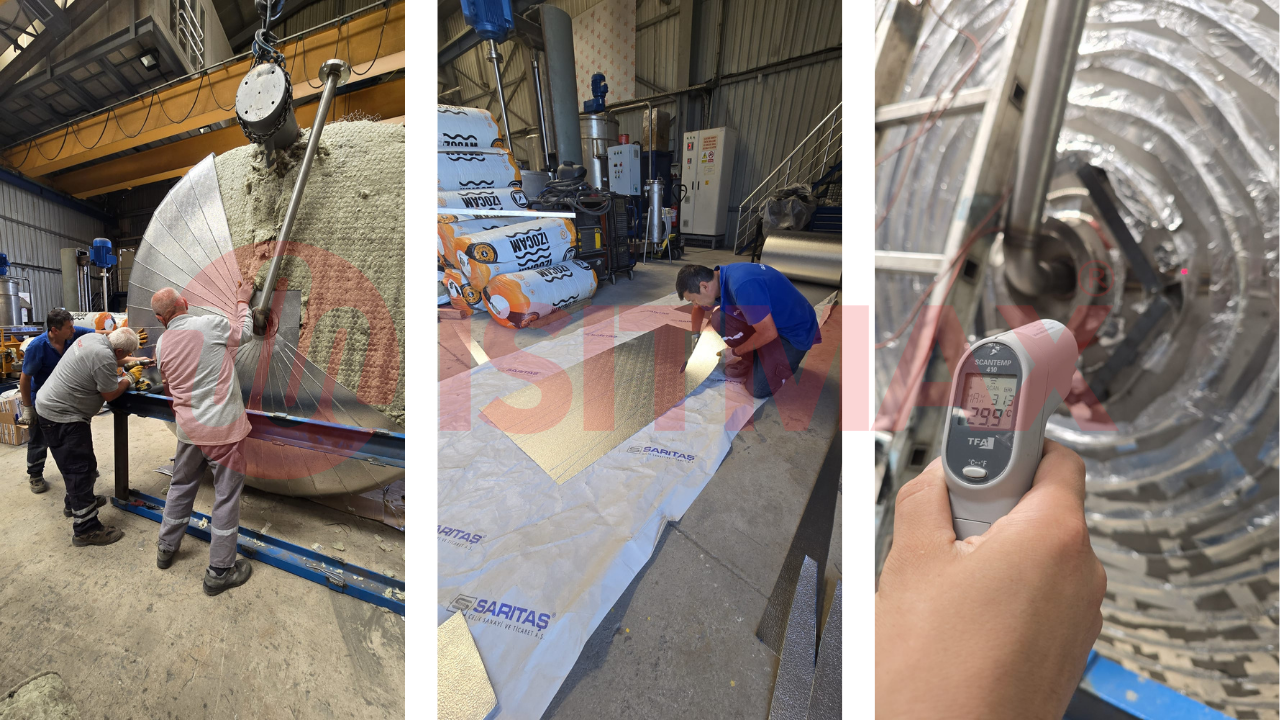

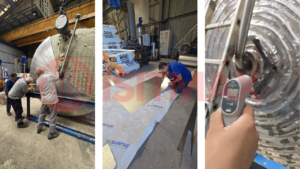

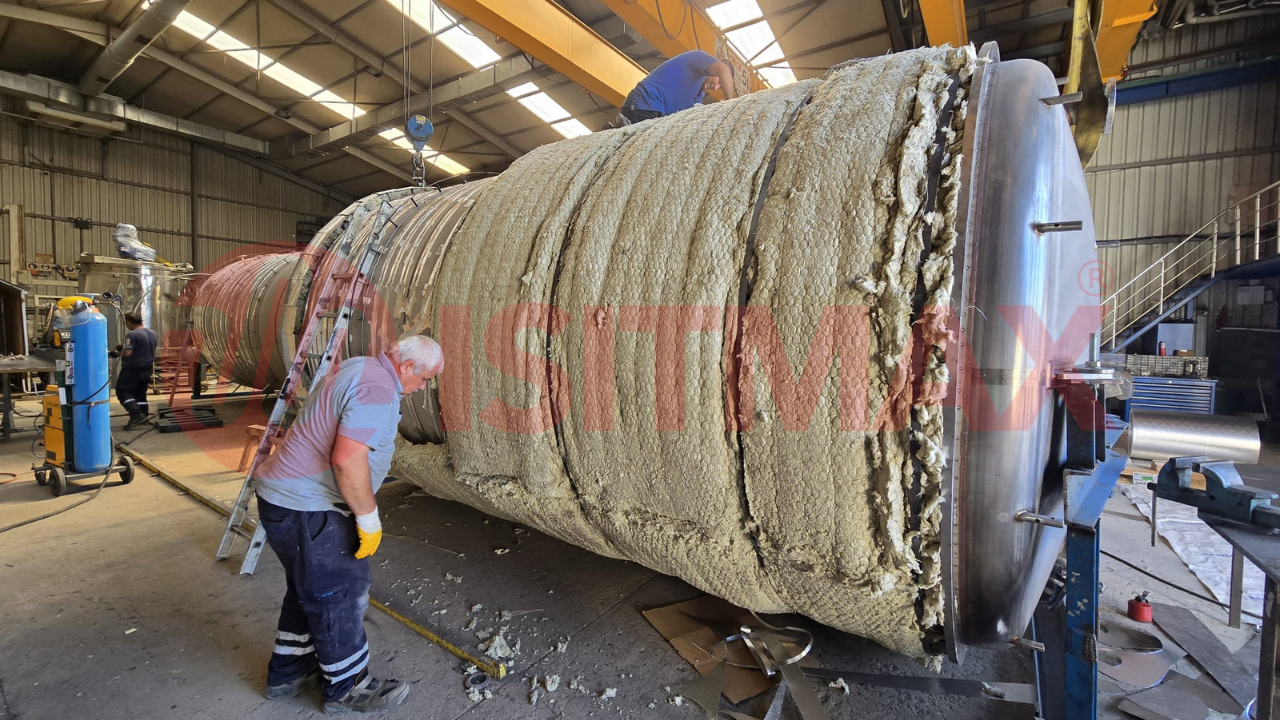

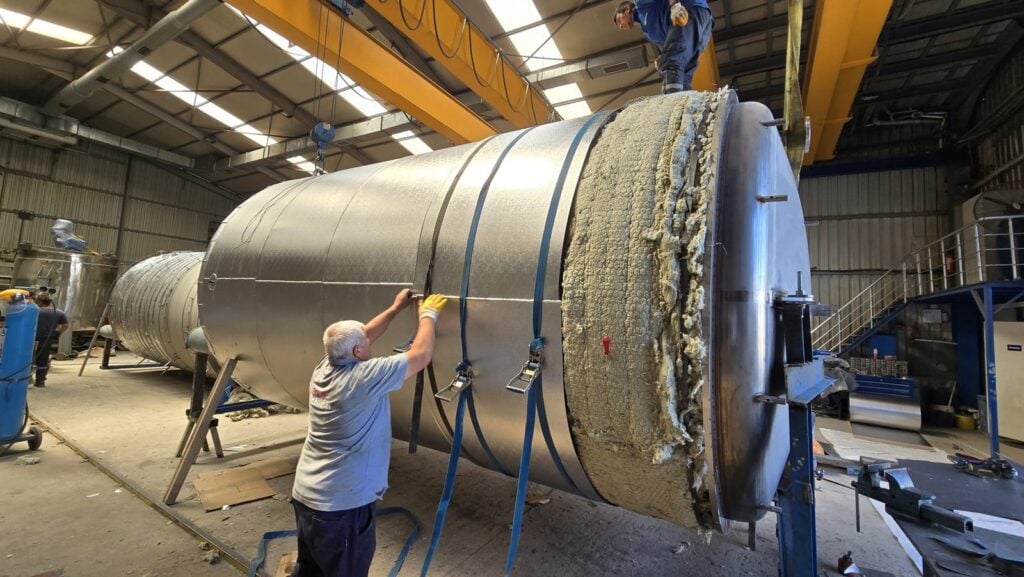

Sıcaklık sensörü, tankın en soğuk bölgesine (genellikle alt kısım veya gölgede kalan yüze) yerleştirilir; termostat bu noktayı referans alarak sistemi kontrol eder. Pompa, vana ve flanş gibi bölgelerde kablo teması alüminyum bantla artırılır. Kablo döşeme tamamlandıktan sonra tüm yüzey taş yünü veya cam yünü ile izole edilir.

• Yatay sarım, maksimum 15 cm bant aralığı
• Güce göre tek / çift / üçlü kablo sarım planı
• Alüminyum bant ile yüzey teması ve ısı yayılımı
• Metal şerit ile düz yüzeylerde sabitleme (25 mm tırnak aralığı)
• Sensör en soğuk bölgeye, kontrol o noktadan
• Döşeme sonrası taş yünü / cam yünü izolasyon

Güç Hesabı ve İzolasyon: Kaç W/m Kablo Gerekir?

Tank ısıtmada gereken güç, tankın yüzeyinden olan ısı kaybına eşittir. Isı kaybı; yüzey alanı, bakım sıcaklığı ile ortam sıcaklığı farkı (dT) ve izolasyon kalınlığına bağlıdır. İzolasyon kalınlığı arttıkça gereken güç hızla düşer. Aşağıdaki tablo, izole bir yüzeyde dT’ye göre yaklaşık birim ısı kaybını gösterir (50 mm taş yünü, λ ≈ 0,040 W/mK varsayımıyla).

Kablo uzunluğu hesabında pratik kural: düz hat uzunluğu × 1,1, vana/flanş başına +0,5 m, pompa başına +1 m, dirsek başına +0,3 m eklenir. Boru çapına göre güç seçiminde Ø50 mm’ye kadar 10-20 W/m, Ø50-100 mm için 20-30 W/m, Ø100 mm üzeri için 30-40 W/m ya da çift hat önerilir.

ATEX / Parlayıcı Sıvı Tankları: HTS (EXPROOF) Zorunluluğu

Akaryakıt, çözücü, alkol, boya inceltici ve birçok kimyasal, patlayıcı atmosfer oluşturabilen sıvılardır. Bu tanklarda standart heat trace kablosu kullanılamaz; ATEX/Exproof sertifikalı, patlayıcı ortama uygun kablo zorunludur. PipeMax HTS serisi tam olarak bu ihtiyaç için geliştirilmiştir ve IEC 60079-30-1 kapsamındaki patlayıcı ortam ısı izleme gerekliliklerini hedefler.^[2]

ATEX tanklarında kablo tek başına yetmez; sistemin tamamı patlayıcı ortama uygun olmalıdır. PipeMax aksesuar gamı bunu sağlar: ThermControl-C Exproof kapiler termostat (0-200 °C, paslanmaz çelik sensör, gaz için Bölge 1-2 ve toz için Bölge 21-22 onaylı) tank yüzey sıcaklığını kontrol eder; Ex sertifikalı bağlantı, modülasyon, sensör ve güç dağıtım buatları (JB100 Ex / JBM100 Ex / JBS100 Ex / JBP100 Ex, IP66) güç ve sinyal bağlantılarını güvenli yapar.

Kimyasal Uyumluluk: Tank İçeriğine Göre Kablo Kılıfı

Tankın içeriği, kablonun dış kılıf malzemesini belirler. Aşağıdaki tablo, sık karşılaşılan akışkanların PTFE (floropolimer), PVC ve silikon elastomer kılıflarla uyumluluğunu özetler (A: Mükemmel, B: İyi, C: Orta, D: Uygun değil). Aşındırıcı kimyasallarda floropolimer kılıflı HTS-TTR-2BOT veya TTS/TTX serisi tercih edilir.

Küçük Kap mı, Büyük Tank mı? PipeMax vs FlexMax

ISITMAX’ın endüstriyel ekipman ısıtmada iki farklı yaklaşımı vardır ve seçim, ısıtılacak kabın boyutuna göre yapılır.

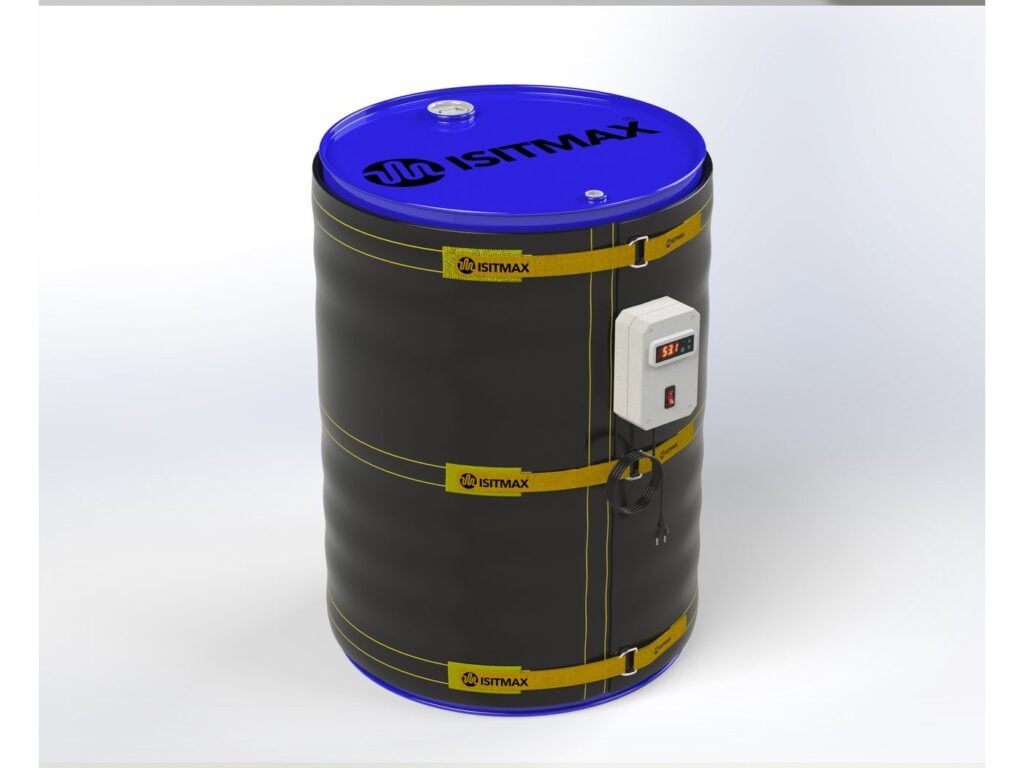

Özetle: tank gövdesi büyük ve sabitse heat trace kablosu (PipeMax), kap küçük ve taşınabilirse ısı ceketi (FlexMax) tercih edilir. Varil tipi ısıtma için varil tiplerine göre ısıtma çözümleri rehberimiz ayrı bir kaynaktır.

2026 Tank Isıtma Fiyatları ve Sipariş

Aşağıdaki fiyatlar 2026 KDV hariç birim fiyatlardır. Tank ısıtmada toplam maliyet; kablo uzunluğu, izolasyon, termostat ve bağlantı aksesuarlarının toplamından oluşur.

• Fiyatlara %5 sarf malzeme (bant, sabitleme, sonlandırma) eklenir
• Termostat ve buatlar fiyata dâhil değildir, ayrı hesaplanır
• İzolasyon (taş yünü / cam yünü) ayrı kalemdir ve sistemin parçasıdır
• Teslimat: EasyCold stoktan aynı gün, SMax/HMax 1-3 iş günü, ATEX 5-10 iş günü

SMax ve HMax kablolarının güncel proje fiyatı, tank ölçüsü ve içerik bilgisine göre belirlenir. Boru hattı ve transfer hatları için endüstriyel tesislerde boru ısıtma rehberindeki hesap yöntemleri de geçerlidir.

SafeMax Garanti ve Belgeler

PipeMax ısıtma kabloları SafeMax garanti programı kapsamındadır. Sistem CE ve EAC/GOST sertifikalıdır.

Garanti, faturadaki ürün değerini kapsar; işçilik, izolasyon sökme-takma veya yeniden montaj kapsam dışındadır. Garantiden tam yararlanmak için ısıtıcıların yerini ve bağlantıları gösteren fotoğraflar ile elektrikçi tarafından yapılan ohm (megger) testi belgesi WhatsApp veya destek paneli üzerinden paylaşılır ve müşteri kaydında saklanır.

Sıkça Sorulan Sorular

Sonuç

Tank ısıtma, doğru kablo seçimi ve izolasyonla viskoz akışkanları güvenle akışkan tutan, ölçülebilir bir mühendislik uygulamasıdır. ISITMAX; Eti Bakır ve Koza Altın madencilik tesislerinde, Kervan Gıda ve Anadolu Efes gıda üretim hatlarında, Assan Alüminyum endüstriyel tesislerinde tank ve varil ısıtma uygulamaları gerçekleştirmiş bir üreticidir.

• Düşük sıcaklıklı don önleme ve enerji tasarrufu → HMax
• Kararlı proses bakım sıcaklığı (65-120 °C) → SMax
• Patlayıcı/parlayıcı içerik veya buharlı temizlik → HTS (EXPROOF)
• Küçük taşınabilir varil/IBC → FlexMax ceket
• İzolasyon her durumda zorunlu; 50 mm güç ihtiyacını ciddi düşürür

Tankınızın hacmi, içeriği ve hedef sıcaklığını paylaşırsanız, doğru kablo, güç ve aksesuar seçimini proje bazlı netleştiririz. Endüstriyel hat ısıtma için heat trace kullanımı teknik rehberi ve ısıtıcı kablo seçim rehberi; vana ve ekipman ısıtma için boru ve vana ısıtma sistemleri içeriklerimiz tamamlayıcıdır.

Kaynaklar: [1] IEC 62395 — Endüstriyel ve ticari uygulamalar için elektrikli dirençli ısı izleme (heat trace) sistemleri: tasarım, kurulum ve test. [2] IEC/IEEE 60079-30-1 — Patlayıcı ortamlar, elektrikli dirençli ısı izleme: genel ve test gereklilikleri. [3] IEC 60800 — Don önleme ve konfor amaçlı ısıtma kabloları.
