Açıklama
Isıtma kontrol panosu, ısıtma kablosunu hava ve yüzey koşullarına göre otomatik çalıştırıp durdurur. Sıcaklık — Proline ve Maxline’da ayrıca nem — sensörden okunur; sistem yalnız gerektiğinde devreye girer. Elle açıp kapatmaya, unutulan devrelere ve boşa giden enerjiye gerek kalmaz.
Yukarıdan uygulamayı ve seriyi seçin — o panonun fiyatı hemen görünür.
Hangi uygulamayı seçmeliyim?
Pano, kontrol ettiği sisteme göre farklı sensör ve çalışma mantığıyla kurulur. Seçiminizi ısıttığınız yere göre yapın.
Boru ve tank ısıtma
Su, yangın, proses ve tesisat hatlarının donmasını önler ya da sıvıyı hedef sıcaklıkta tutar. Sensör boru yüzeyine bağlanır. Pano kodu HMX.
Beton altı ve dış ortam
Rampa, otopark girişi, yaya yolu ve açık zeminlerde kar-buz önler. Zemin yüzey sıcaklık ve nem sensörüyle çalışır. Pano kodu SMX.
Çatı buz çözme
Oluk, iniş borusu ve saçak hattında buz sarkıtı ve tıkanma oluşumunu engeller. Çatı yüzey sıcaklık ve nem sensörüyle çalışır. Pano kodu RMX.
Hangi seriyi seçmeliyim?
Üç seri aynı işi farklı hassasiyet ve koruma seviyesinde yapar. Fark, kontrol cihazında ve panoya konan koruma donanımındadır.
Tek devre, giriş seviyesi
ISITMAX HTEC termostat, tek 16 A ısıtma devresi. Yalnız sıcaklığa bakar. Küçük ve tek hatlı uygulamalarda en ekonomik çözüm.
Nem sensörlü, çok devreli
ISITMAX HTEC termostat + HTEC/S nem sensörü. 40 A ana şalter, 30 mA kaçak akım koruması, 1 veya 3 devre. Kuru soğukta boşuna çalışmaz.

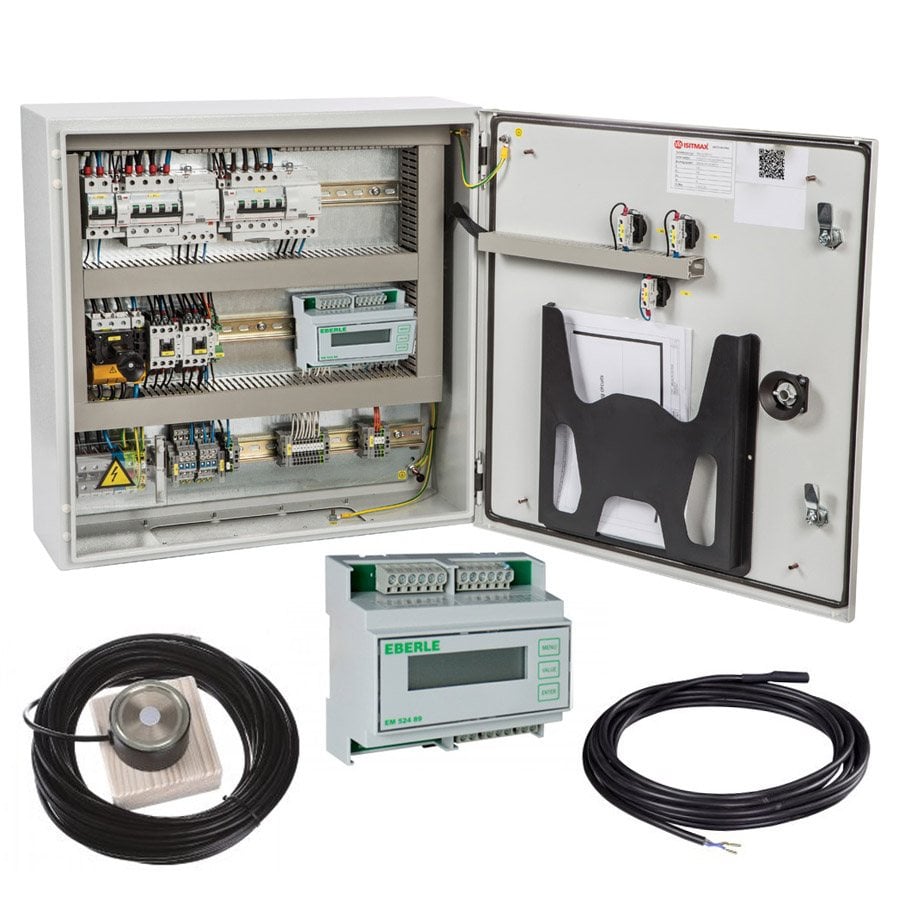

Eberle kontrol, tek veya çift bölge
Alman Eberle EM 524 89 (tek bölge) ya da EM 524 90 (çift bölge) kontrol cihazı, Eberle sıcaklık ve nem sensörleri. İki bağımsız bölgeyi tek panodan yönetir.
| Karşılaştırma | Ekoline | Proline | Maxline |
|---|---|---|---|
| Kontrol cihazı | ISITMAX HTEC | ISITMAX HTEC | Eberle EM 524 89 / 90 |
| Nem sensörü | — | HTEC/S | Eberle ESD / ESF |
| Bölge sayısı | 1 | 1 | 1 veya 2 |
| Ana şalter | 20 A | 40 A | 40 A |
| Kaçak akım koruması | — | 30 mA | 30 mA |
| Isıtma devresi | 1 × 16 A | 1 veya 3 × 16 / 25 / 40 A | 1 veya 3 × 16 / 25 A |
Devre sayısı ve amper seçenekleri
Pano, sisteminizdeki ısıtma devresi sayısına ve devre başına çekilen akıma göre yapılandırılır. Aşağıdaki gövde kodları üretim programımızdadır.
| Yapılandırma | Devre | Dış ölçü (G×D×Y) | Ağırlık |
|---|---|---|---|
| 1 × 16 A | 1 | 418 × 436 × 148 mm | 6 kg |
| 1 × 25 A | 1 | 418 × 436 × 148 mm | 6 kg |
| 1 × 40 A Proline yerden ısıtma | 1 | 310 × 586 × 148 mm | 7,5 kg |
| 3 × 16 A | 3 | 310 × 586 × 148 mm | 7,5 kg |
| 3 × 25 A | 3 | 310 × 586 × 148 mm | 7,5 kg |
| 3 × 40 A Proline yerden ısıtma | 3 | 310 × 586 × 148 mm | 7,5 kg |
Kime uygun, kime uygun değil
Bu ürün size uygun
- Isıtma kablosu döşediniz ya da döşeyecekseniz — kontrolsüz sistem enerjiyi boşa yakar
- Sistemin kendi kendine devreye girip çıkmasını istiyorsanız
- Birden çok devreyi tek noktadan yönetmeniz gerekiyorsa
- Kaçak akım koruması ve CE belgeli pano şart koşuluyorsa
Bu ürün size uygun değil
- Yalnız oda içi yerden ısıtma yapıyorsanız — oda termostatı yeterli
- Tek bir prizden beslenen küçük bir kablo için — fazla gelir
- Pano dış ortama monte edilemez; iç ortam ya da kapalı hücre gerekir
- Patlayıcı ortamda kullanılmaz; ATEX gereken tesislerde ayrıca projelendirilir
Teknik özellikler
| Özellik | Değer |
|---|---|
| Şebeke voltajı | 230 Vac 50 Hz · 380/230 Vac 50 Hz, 3PH/N/PE |
| Sıcaklık aralığı | Kullanıcı tarafından programlanabilir (fabrika ayarı +2 °C) |
| Sıcaklık sensörü | Ekoline · Proline: 10K NTC, IP65, −30 / +90 °CMaxline: Eberle TFD 524 004 veya TFF 524 002 |
| Nem sensörü | Proline: HTEC/S, −30 / +65 °CMaxline: Eberle ESD 524 003 veya ESF 524 001 |
| Koruma sınıfı | IP65 |
| Pano malzemesi | Plastik, beyaz |
| Montaj | İç ortam |
| Ortam çalışma sıcaklığı | +5 / +35 °C |
| Devre kesiciler | Isıtma devresi başına C tipi, 16 / 25 / 40 A |
| Kaçak akım rölesi | 30 mA — Proline ve Maxline |
| Kablolama | Fabrikada yapılmış, müdahale boşluklu panel |
| Belgelendirme | CE |
Hangi ısıtma kablosuyla çalışır?
Panolar kendi üretimimiz olan ısıtma kablolarıyla birlikte projelendirilir: TMAX, T2MAX, TMAXPRO, T2MAXPRO sabit dirençli seriler ile HMAX, SMAX ve HTS kendinden ayarlı seriler. Ekoline serisi tüm bu kabloların tek devresini sürer; Proline ve Maxline üç devreye kadar çıkar. Başka marka kablo kullanacaksanız devre akımını bildirmeniz yeterlidir.
Fiyata dahil olanlar
- Kablolaması yapılmış, test edilmiş pano — kapağı kapalı teslim
- Seçtiğiniz serinin kontrol cihazı, panoya monte ve bağlı
- Ana şalter, devre kesiciler, kontaktör ve klemens grubu
- Proline ve Maxline’da 30 mA kaçak akım rölesi
- CE uygunluk belgesi ve Türkçe kullanım kılavuzu
- 2 yıl ürün garantisi
Kurulum
Pano fabrikada kurulup test edilerek sevk edilir. Sahada yapılacak iş, panonun duvara asılması ve bağlantılarının yapılmasıdır.
- Yetkili bir elektrikçi besleme, topraklama ve ısıtma devresi bağlantılarını yapar.
- Sıcaklık ve nem sensörleri ısıtılan yüzeye — boru, zemin ya da oluk — yerleştirilip panoya çekilir.
- Kontrol cihazının eşik değerleri devreye alma sırasında sisteminize göre ayarlanır.
Teslimat süreci
Garanti ve destek
- 2 yıl imalatçı garantisi — pano, kontrol cihazı ve içindeki elektrik malzemesi dahil.
- Yerinde servis — Türkiye geneli; arıza durumunda parça değişimi ve devreye alma desteği.
- Yedek parça desteği garanti süresi sonrasında da sürer.
- Teknik destek — Pazartesi–Cumartesi 09:00–17:00.
Sıkça sorulan sorular
Panosuz ısıtma kablosu çalışır mı?
Çalışır ama sürekli çalışır. Kablo enerjilendiği sürece ısıtır; hava sıfırın çok üstündeyken de. Kontrol panosu, sistemi yalnız donma riski varken devreye sokarak elektrik tüketimini belirgin biçimde düşürür ve kablonun ömrünü uzatır.
Nem sensörü gerçekten gerekli mi?
Çatı ve dış zemin uygulamalarında evet. Yalnız sıcaklığa bakan bir sistem, kuru ve soğuk bir gecede buz oluşmayacak olsa bile çalışır. Nem okuması, “soğuk ve ıslak” koşulunu arar; sistem ancak gerçekten buzlanma riski varken devreye girer.
Ekoline ile Proline arasındaki fark ne?
Ekoline tek 16 A devreyi sürer ve yalnız sıcaklığa bakar. Proline nem sensörü, 30 mA kaçak akım koruması ve üç devreye kadar kapasite ekler. Tek hatlı küçük bir uygulamada Ekoline yeterlidir; dış ortamda ve çok devreli sistemlerde Proline gerekir.
Çift bölge ne işe yarar?
Maxline serisindeki EM 524 90 kontrol cihazı iki bağımsız bölgeyi ayrı ayrı yönetir — örneğin bir rampa ile bir yaya yolunu, ya da çatının iki farklı cephesini. Her bölgenin kendi sensörü ve kendi eşik ayarı olur; tek pano ile iki sistem kurmuş olursunuz.
Sensörler fiyata dahil mi?
Hayır, sensörler ayrı sipariş edilir. Uygulamaya göre değiştiği için — boru, zemin ya da çatı — panoyla birlikte hangi sensörün gerektiğini teklifte belirtiyoruz.
Panoyu dışarıya monte edebilir miyim?
Pano IP65 korumalıdır ancak iç ortam montajı için tasarlanmıştır; çalışma sıcaklığı +5 / +35 °C aralığındadır. Dışarıya konması gerekiyorsa korumalı bir hücre ya da kabin içine alınması gerekir.
Mevcut panoma bu kontrol cihazını ekleyebilir miyim?
Kontrol cihazları ray tipidir ve uygun bir panoya ayrıca monte edilebilir. Bu durumda pano yerine ray tipi termostatı tek başına sipariş edebilirsiniz.
