Açıklama
Eberle sıcaklık ve nem sensörleri, kar eritme ve buzlanma önleme sistemlerinin ne zaman çalışacağına karar veren parçadır. Sensör, çatı yüzeyindeki veya beton zemindeki gerçek durumu ölçer; kontrol cihazı bu ölçüme bakarak ısıtma kablosunu devreye alır ya da kapalı tutar. Burada çatı ve zemin için sıcaklık ve nem sensörleri tek sayfada toplanmıştır.
Yukarıdan Sensör‘ü seçin — o modelin fiyatı hemen görünür.
Hangi sensörü seçmeliyim?
Seçim iki soruyla biter: sensör çatıya mı zemine mi gidecek, sıcaklık mı nem mi ölçülecek? Çatı sensörleri oluk ve dere içine ya da çatı yüzeyine yerleştirilir; zemin sensörleri beton içine gömülür.
Çatıda “hava soğuk mu” sorusunu yanıtlar
Çatı yüzeyinin sıcaklığını ölçen NTC sensördür. Oluk, dere ve yağmur iniş borusu ısıtmasında sistemin donma riski olan sıcaklıklarda devreye girmesini sağlar. IP65 koruma sınıfındadır.
Çatıda “yüzey ıslak mı” sorusunu ekler
Yağış ve nem algılayan sensördür; buzlanma önleyici ve kar eritme sistemlerinde kullanılır. Sıcaklık sensörüyle birlikte çalıştığında sistem kuru ve soğuk gecelerde boşuna çalışmaz.
Rampa ve dış zeminde sıcaklığı ölçer
Beton içine yerleştirilen NTC sıcaklık sensörüdür. Rampa, garaj girişi, basamak ve açık alan kar eritme sistemlerinde zemin sıcaklığını izler; yerden ısıtma uygulamalarında da kullanılabilir.

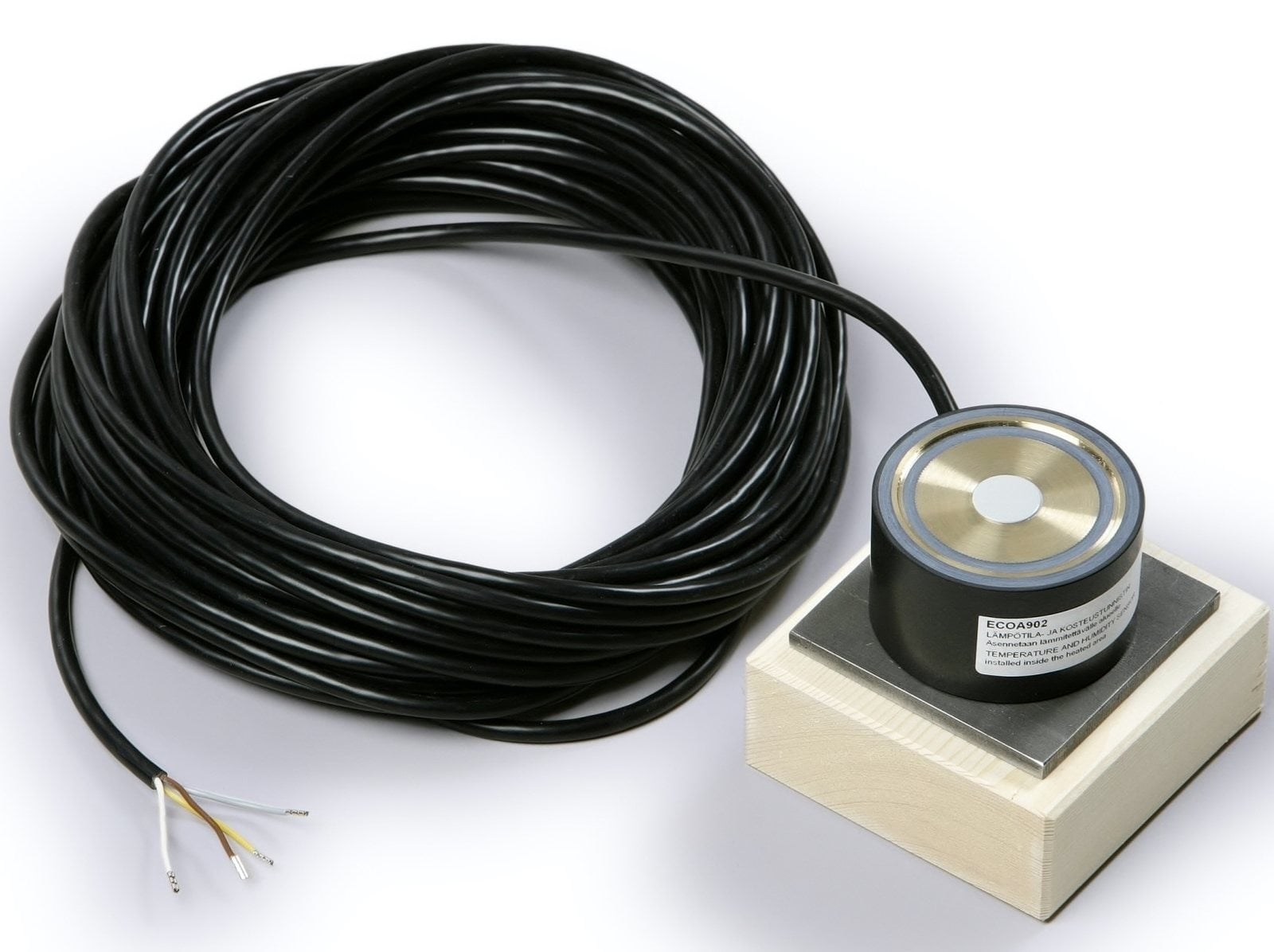

Betonda ıslaklığı algılar
Açık alan buzlanma önleme ve kar eritme sistemleri için nem sensörüdür. 15 m besleme kablosuyla gelir; yani panodan uzaktaki bir rampaya ya da girişe konabilir.
Sensör tek başına ne yapar, ne yapmaz
Sensör ölçüm yapar, karar vermez. Kararı, sensörün bağlandığı Eberle EM 524 89 veya EM 524 90 kontrol cihazı verir; bu cihaz yoksa sensör tek başına çalışmaz. Cihazı ayrıca almak için Eberle ray tipi termostat kontrol seti sayfasına bakın. Kontaktör, koruma ve kablolaması yapılmış hazır bir çözüm arıyorsanız ısıtma kontrol panosu daha doğru başlangıçtır.
Kime uygun, kime uygun değil
Bu ürün size uygun
- Eberle EM 524 89 veya EM 524 90 kontrol cihazınız var, sensörünü ayrı alacaksınız.
- Çatı oluğu, dere ya da yağmur iniş borusu ısıtmasını otomatik hale getirmek istiyorsunuz.
- Rampa, garaj girişi veya basamak kar eritme sisteminde betona sensör gömeceksiniz.
- Arızalanan bir Eberle sensörünü aynı model ile değiştiriyorsunuz.
- Sisteminizin kuru ve soğuk gecelerde boşuna çalışmasını durdurmak istiyorsunuz.
Bu ürün size uygun değil
- Elinizde uyumlu bir Eberle kontrol cihazı yok — sensör tek başına hiçbir şeyi çalıştırmaz.
- İç mekânda oda sıcaklığı kontrol edeceksiniz; bunun için yerden ısıtma termostatı modelleri daha uygun ve daha ekonomiktir.
- Boru hattı üzerinde sıcaklık ölçmek istiyorsunuz; ısıtma sistemi sıcaklık sensörü sayfasına bakın.
- Patlayıcı ortam (Ex bölgesi) sınıflandırması gerekiyor — bu sensörlerde patlamaya karşı koruma yoktur.
Teknik özellikler
| Özellik | TFD 524 004 | ESD 524 003 | TFF 524 002 | ESF 524 001 |
|---|---|---|---|---|
| Tip | NTC yüzey sıcaklık | Nem / yağış | NTC yüzey sıcaklık | Nem |
| Çalışma sıcaklığı | -20 °C … +70 °C | — | -20 °C … +70 °C | — |
| Kablo | 3 m | 4 m · 5 damar | 3 m | 15 m · 4 damar |
| Koruma sınıfı | IP65 | — | — | — |
| Montaj | Çatı yüzeyine | Çatı yüzeyi / oluk içi | Zemin yüzeyine | Beton içine |
Dört sensör de EM 524 89 / EM 524 90 ile kullanılır ve patlamaya karşı koruması yoktur. Tablodaki “—”, o değerin üretici verisinde belirtilmediği anlamına gelir.
Fiyata dahil olanlar
- Seçtiğiniz sensörün kendisi, üzerindeki fabrika çıkışlı besleme kablosuyla birlikte.
- Sensörün orijinal Eberle ambalajı.
- 2 yıl imalatçı garantisi.
- Bağlantı ve konumlandırma konusunda teknik destek.
Kurulum
Montajın başarısı sensörün doğru noktaya konmasına bağlıdır. Yanlış noktaya konan doğru sensör, sistemi ya erken ya da geç çalıştırır.
- Çatı sensörleri suyun gerçekten biriktiği yere konur: oluk veya dere içine, ya da buzlanmanın ilk başladığı çatı yüzeyine. Güneş gören, rüzgâr alan ya da sıcak baca yakınındaki noktalar yanıltıcı ölçüm verir.
- Zemin sensörleri beton dökülmeden önce yerleştirilir. Isıtma kablolarının arasına, kabloya değmeyecek şekilde ve gölgede kalmayan tipik bir noktaya konur.
- Sensör kablosu güç kablolarından ayrı çekilir; aynı boru içinden geçirmek ölçümde parazite yol açabilir. Uzatma gerekiyorsa ek noktası su almayacak biçimde yalıtılmalıdır.
- Elektrik bağlantısı yetkili teknisyen tarafından yapılmalıdır; kaçak akım koruması ve uygun sigorta zorunludur.
Kablo ve pano tarafını da bizden almak isterseniz çatı ve oluk ısıtma sistemi ile rampa ve zemin kar eritme sistemi sayfalarında komple çözümü bulabilirsiniz.
Teslimat süreci
Sevkiyat Türkiye geneline yapılır. Stokta olmayan bir modelde temin süresini sipariş öncesinde bildiririz.
Garanti ve destek
Ürün 2 yıl imalatçı garantisi kapsamındadır. Garanti üretim ve malzeme kaynaklı arızaları kapsar; yanlış montaj, mekanik darbe, beton dökümü sırasında ezilme ve uygun olmayan gerilim kapsam dışındadır.
Teknik destek Pazartesi–Cumartesi 09:00–17:00 arasında verilir; sensör seçimi, konumlandırma ve bağlantı konusunda proje bazlı danışabilirsiniz. Gerektiğinde Türkiye geneli yerinde servis sağlanır. ISITMAX 1995’ten beri kendi üretimi olan elektrikli ısıtma ürünleri imal eder; imalatı CE belgelidir.
Sıkça sorulan sorular
Tek sensör yeterli mi, yoksa ikisini de almam mı gerekiyor?
Yalnız sıcaklık sensörüyle de sistem çalışır; ancak o zaman hava belirli sıcaklığın altına indiği her an devreye girer — yüzey kuru olsa bile. Nem sensörünü eklediğinizde sistem “soğuk ve ıslak” koşulunu arar. Elektrik faturasında en büyük farkı yaratan şey budur. Tam otomatik kurulum için bir sıcaklık + bir nem sensörünü ayrı ayrı sepete ekleyin.
Çatı sensörünü zeminde, zemin sensörünü çatıda kullanabilir miyim?
Önerilmez. Çatı sensörleri yüzeye veya oluk içine, zemin sensörleri beton içine gömülmek üzere yapılmıştır. Kullanım yerine uygun modeli seçin.
Bu sensörler hangi kontrol cihazıyla çalışır?
Eberle EM 524 89 ve EM 524 90 kontrol cihazlarıyla çalışırlar. Cihazı ayrıca temin etmek için kontrol seti sayfasına, cihaz + pano + kablolama birlikte isterseniz ısıtma kontrol panosu sayfasına bakın.
Sensör kablosu kısa geldi, uzatabilir miyim?
Evet. TFD 524 004 ve TFF 524 002 sensörlerinin 3 m kablosu uzatılabilir; ek noktası su almayacak şekilde yalıtılmalıdır. ESF 524 001 zaten 15 m besleme kablosuyla gelir.
Beton dökülmüş bir rampaya sonradan zemin sensörü koyabilir miyim?
Zemin sensörleri beton dökümü öncesinde yerleştirilmek üzere tasarlanmıştır. Beton dökülmüşse sensör noktasında kırım gerekir; mevcut ısıtma kablosuna zarar vermemek için önce kablo güzergâhı tespit edilmelidir.
