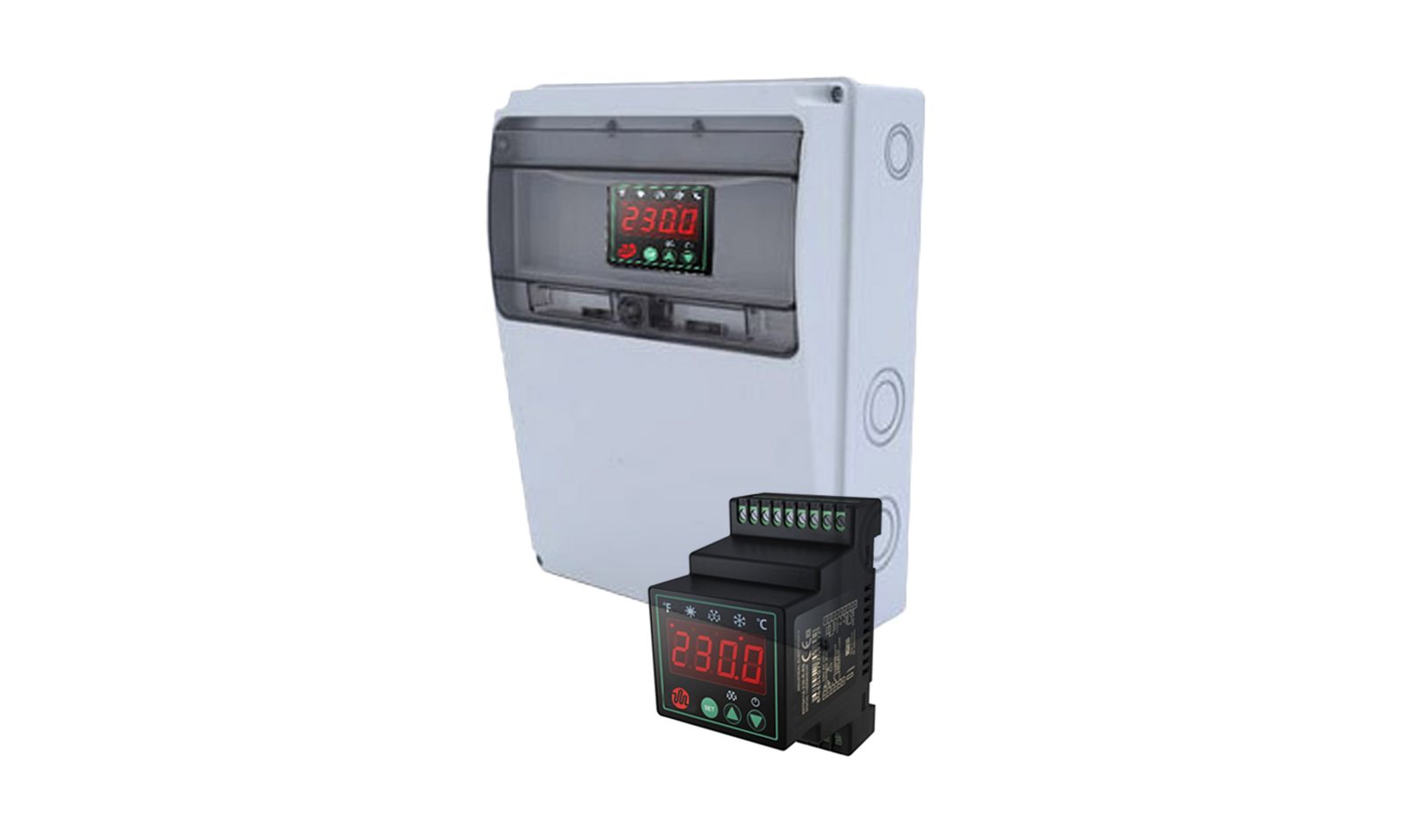

Eberle Ray Tipi Termostat ve Kontrol Setleri

Eberle ray tipi termostatlar, kar ve buz eritme ile don önleme ısıtmasını otomatik yöneten kontrol üniteleridir. Sıcaklık ve nem sensöründen gelen bilgiyi birlikte değerlendirir: ısıtma yalnızca hava sıcaklığı ayarladığınız aralıktayken ve yüzeyde gerçekten yağış ya da eriyen su varken çalışır. Böylece rezistans, kuru soğukta veya ılık yağmurda boşuna elektrik harcamaz. Bu sayfadan tek başına termostatı ya da sensörleri kutusunda gelen hazır çatı / zemin setini seçebilirsiniz.

Yukarıdan Model‘i seçin — o Eberle ray tipi termostat modelinin fiyatı hemen görünür.

Hangi Eberle ray tipi termostat modelini seçmeliyim?

Seçim iki soruya bağlı: kaç bağımsız ısıtma bölgeniz var, ve sensörleri ayrıca mı alacaksınız yoksa hazır set mi istiyorsunuz. Dört seçeneğin dördü de aynı üretici ailesinden gelir; aralarındaki fark bölge sayısı ve kutudan sensör çıkıp çıkmadığıdır. Üreticinin kurumsal sayfasına eberle.de adresinden ulaşabilirsiniz.

Eberle ray tipi termostat nasıl çalışır?

Eberle ray tipi termostat, tek başına bir zaman saati gibi değil, iki koşulu birlikte arayan bir kontrol ünitesi gibi davranır. Ünite iki bilgiyi birlikte arar. Sıcaklık sensörü, hava veya yüzey sıcaklığının ayarladığınız aralıkta olup olmadığını bildirir; nem sensörü yüzeyde yağış ya da eriyen su olup olmadığını algılar. Sıcaklık koşulu sağlandığında nem sensörü bekleme moduna geçer, ıslaklık kaydedildiği anda ısıtma devreye girer ve nem kaydı bitene veya sıcaklık aralığın dışına çıkana kadar kapanmaz. Isınma sonrası çalışma süresi elle sabitlenebilir, çalışma saatleri sayaçtan izlenir, gerilimsiz sinyal terminalinden dışarıya durum bilgisi verilebilir.

Ray tipi termostat mı, hazır pano mu?

İki yol da aynı sonuca gider; fark, panoyu kimin kurduğundadır. Bir Eberle ray tipi termostat yalnızca kontrol ünitesidir: mevcut panonuzdaki boş DIN rayına oturur, besleme ve ısıtma çıkışı sizin elektrikçiniz tarafından klemenslere bağlanır. Sigorta, kaçak akım rölesi, kontaktör ve pano içi kablolama sizin tarafınızda kalır. Panosu, korumaları ve kablolaması fabrikada yapılmış, test edilmiş bir çözüm istiyorsanız ısıtma kontrol panosu sayfasına geçin — Maxline serisinin içinde zaten aynı Eberle üniteleri vardır.

Kararı kolaylaştıran ölçü şudur: panonuz kurulu ve rayınızda yer varsa Eberle ray tipi termostat en ekonomik yoldur. Sıfırdan bir tesisat kuruyorsanız ya da şantiyede CE belgeli, kapağı kapalı teslim edilen bir pano isteniyorsa hazır pano hem zaman hem de sorumluluk açısından daha doğrudur.

Eberle ray tipi termostat ile ISITMAX HTEC arasındaki fark

Panolarımızda iki ayrı kontrol cihazı ailesi kullanılır. Ekoline ve Proline serilerinde ISITMAX HTEC termostat, Maxline serisinde ise bu sayfadaki Eberle üniteleri bulunur. İkisi de aynı mantıkla — sıcaklık, gerektiğinde nem — çalışır; ayrışma, cihazın kontrol ettiği bölge sayısında ve sensör ailesindedir.

• Bölge sayısı: HTEC tek bölge yönetir. EM 524 90 ile bir Eberle ray tipi termostat iki bağımsız bölgeyi ayrı sensör ve ayrı eşikle sürer.
• Sensör ailesi: HTEC 10K NTC sıcaklık sensörü ve HTEC/S nem sensörüyle çalışır. Eberle üniteleri TFD / TFF sıcaklık ve ESD / ESF nem sensörlerini kullanır; iki aile birbirinin yerine takılmaz.
• Hazır set: DR ve FF kutularında iki sensör ünite ile birlikte gelir; HTEC tarafında sensörler her zaman ayrı seçilir.

Seçim, panonun tamamını bizden alıyorsanız zaten seri seçimiyle birlikte gelir. Kendi panonuzu kuruyorsanız bu sayfadan bir Eberle ray tipi termostat sipariş etmeniz yeterlidir.

Kime uygun, kime uygun değil

Eberle ray tipi termostat teknik özellikleri

Aşağıdaki değerler üretici verisidir. Soldaki sütun tek başına satılan kontrol ünitelerini, sağdaki sütun sensörleriyle kutulanmış DR ve FF setlerini gösterir.

“—” işareti, o değerin üretici verisinde ayrıca belirtilmediğini gösterir.

Eberle ray tipi termostat fiyatı nasıl oluşuyor?

Bu sayfada metrekare hesabı yoktur: fiyat, yukarıdaki Model seçicisinden işaretlediğiniz üniteye göre belirlenir ve tek kalemdir; seçimi yaptığınız anda tutar sayfanın üstünde görünür, fiyatlar KDV dahildir. Dört modelin fiyatı arasındaki farkı iki şey belirler: ünitenin kaç bölge yönettiği ve kutuda sensör gelip gelmediği. Her Eberle ray tipi termostat tek kalem olarak fiyatlanır; EM 524 89 ile EM 524 90 yalnız kontrol ünitesidir, sensörler ayrıca satın alınır; EM 524 89 DR ve EM 524 89 FF ise iki sensörüyle birlikte kutulanmış setlerdir, bu yüzden tek başına termostattan yüksektir. Pano, sigorta, kontaktör ve ısıtma kablosu hiçbir modelde tutara dahil değildir.

Fiyata dahil olanlar

• Seçtiğiniz modelin Eberle kontrol ünitesi, orijinal kutusunda.
• EM 524 89 DR seçildiğinde: TFD 524 004 çatı yüzey sıcaklık sensörü ve ESD 524 003 çatı nem sensörü.
• EM 524 89 FF seçildiğinde: TFF 524 002 zemin yüzey sıcaklık sensörü ve ESF 524 001 zemin nem sensörü.
• Üretici kullanım kılavuzu ve bağlantı şeması.
• Fatura ve 2 yıl imalatçı garantisi.

Eberle ray tipi termostat kurulumu

Montaj, yetkili bir elektrik teknisyeni tarafından enerji kesilerek yapılmalıdır. Eberle ray tipi termostat panonuzdaki DIN rayına oturtulur; besleme ve ısıtma çıkışı klemenslere bağlanır. Sensör kabloları güç kablolarından ayrı güzergâhtan çekilir — aynı kanalda uzun paralel gidiş ölçümde parazite yol açabilir. DR ve FF setleri IP20 koruma sınıfındadır; ünite kapalı pano içinde, kuru ve donmayan bir ortamda kalmalıdır.

Sensör yerleşimi sonucu doğrudan belirler. Çatıda sensörler buzun gerçekten oluştuğu bölgeye — oluğun veya derenin içine — yerleştirilir; güneş gören, erken kuruyan bir noktada sistem erken kapanır. Zeminde sensörler beton dökümünden önce, ısıtma kablosuyla aynı seviyede ve suyun biriktiği en kritik noktada konumlandırılır; döküm sonrası yer değiştirmek mümkün olmaz. Devreye alırken sıcaklık aralığını ve nem kademesini sahaya göre ayarlayın.

Teslimat süreci

Garanti ve destek

Tüm Eberle ray tipi termostat modelleri 2 yıl imalatçı garantisi kapsamındadır. Garanti üretim ve malzeme kaynaklı arızaları kapsar; yanlış bağlantı, aşırı yük, sensör kablosunun ezilmesi veya suya maruz kalan pano gibi montaj kaynaklı hasarlar kapsam dışındadır.

Teknik destek ekibimize Pazartesi–Cumartesi 09:00–17:00 arasında ulaşabilirsiniz. Model seçimi, sensör uyumu, kontaktör gerekip gerekmediği ve sensör yerleşimi gibi konularda sipariş öncesi de danışabilirsiniz. Garanti fatura ile otomatik başlar, ayrıca kayıt gerekmez; koşulların ayrıntısı SafeMax Garanti Programı sayfasındadır.
