Tank ve Varil Isıtma Sistemi Nasıl Yapılır? Mühendis Rehberi
Endüstriyel üretimde depolanan sıvı ürünlerin —bal, çikolata, reçine, epoksi, motor yağı, boya, kimyasal— belirli sıcaklık aralığında tutulması; viskozitesinin korunması ve donmanın engellenmesi üretim hattının kesintisiz çalışması için kritiktir. ISITMAX 1995’ten beri Türkiye’nin önde gelen elektrikli ısıtma sistemi üreticisi olarak 7 ülkede operasyon yürütür, 1.000’in üzerinde tamamlanmış endüstriyel projeye imza atmıştır. Bu rehber; sistem seçimini, güç hesabını, ATEX/IP kurallarını ve sahada en sık yapılan 6 hatayı 30 yıllık mühendislik tecrübemiz üzerinden ele alır. Cluster’ın daha geniş bir tanımı için varil tiplerine göre ısıtma sistemleri rehberimizden başlayabilirsiniz.
Tank ve Varil Isıtma Sistemi Neden Gerekir?
Endüstriyel sıvı depolama; ortam sıcaklığına bağımlı bir fiziksel-kimyasal dengedir. Bu denge bozulduğunda üretim hattı durur, ürün ıskartaya çıkar. Sahada gözlemlediğimiz 5 ana gerekçe şudur:
- Donma engelleme: Su bazlı sıvılar ve içeriğinde su bulunan ürünler 0°C altında donar; varil deformasyonu ve hat patlaması yaşanır. Açık alandaki depolarda kış aylarında bu risk en yüksektir.
- Viskozite koruma: Bal, çikolata, reçine, motor yağı sıcaklık düştükçe akışkanlığını kaybeder. Pompayla aktarım yapılamaz; üretim durur. 15°C’de 5.000 cP olan bir epoksi reçine, 50°C’de 800 cP’ye iner — pompalanabilirlik için ısıtma şart.
- Faz ayrışması önleme: Emülsiyon yapıdaki ürünler (kremalar, su-yağ emülsiyonu boyalar, gıda emülsiyonları) düşük sıcaklıkta yağ–su fazlarına ayrılır. Geri kazanım çoğu zaman mümkün değildir.
- Kristalizasyon engelleme: Şeker şurupları, pekmez, bazı kimyasallar soğukta kristalleşir; vana tıkanması ve pompa arızasına yol açar. Sabit 35–45°C bu kristalizasyonu önler.
- Hijyen ve sertifika gereği: Gıda ve ilaç endüstrisinde sıcaklık tutarsızlığı GMP/HACCP ihlali demektir. Çift sensörlü termostatla sabit sıcaklık, hijyen sertifikalarının önkoşuludur.
ANADOLU EFES’in malt şurubu depolama hatlarında ve Kervan Gıda’nın şekerli ürün tanklarında FlexMax ısıtma ceketleri tam da bu sebeple — mevsim geçişlerinde üretim kaybını sıfırlamak için — tercih edilmektedir.
Tank ve Varil Isıtma Yöntemleri: 4 Mühendislik Seçeneği
Sahada uygulanan dört temel yöntem; ısıtma hızı, enerji verimliliği, taşınabilirlik ve güvenlik açısından farklı profillere sahiptir.
1) Isıtma Ceketi (Bitişik Yan Isıtma) — FlexMax
Varilin dış cephesini saran, içinde dirençli ısıtma elemanları ve dijital termostat bulunan tekstil tabanlı sistem. 200 lt metal varil için en yaygın çözümdür; kurulum dakikalar içinde tamamlanır, taşınabilirdir. FlexMax P1000 (1.000 W), P1650 (1.650 W), P2000 (2.000 W) modelleri standart 200–220 lt varil ölçüsüne tasarlanmıştır. Çalışma aralığı 30–90°C, sertifika CE, koruma IP54.
2) Plate (Alttan Isıtıcı)
Varilin oturduğu zemine yerleştirilen metal taban ısıtıcı. Tek başına kullanıldığında yüksek viskoziteli ürünlerde yetersiz kalır; ceket + plate kombinasyonu ısıtma süresini %30–40 kısaltır. HDPE plastik varillerde tek yasal yöntem budur — ceket ile sarma plastiği eritir ve yangına yol açar.
3) Kabin Tipi (Tekerlekli) Isıtıcı
Varil komple kabine yerleştirilir; alttan ve yandan ısıtılır. Tekerlekli yapısı sayesinde tesis içinde mobildir. Yüksek viskoziteli ürünler (epoksi, balmumu, gres) ve hızlı ısıtma gereken senaryolar için tercih edilir. Kabin tipi 200 lt varili +60°C’ye 8–12 saatte ulaştırır.
4) Çoklu Varil Fırını (E1–E24 / S1–S24)
2–24 varili tek seferde +90°C’ye çıkaran sabit kabin. Büyük üretim hatlarının sürekliliği için tasarlanır. Elektrikli (E serisi) ve buharlı (S serisi) sürümleri vardır. Taşınabilir değildir; hat ekipmanı olarak kurulur.
| Yöntem | Tipik Güç (200 lt) | +60°C’ye Süre | Uygunluk | Taşınabilirlik |
|---|---|---|---|---|
| Isıtma Ceketi | 1.000–2.000 W | 18–24 saat | Çoğu sıvı, metal varil | Tam |
| Plate (alttan) | 600–1.000 W | 24+ saat (tek başına) | HDPE varil, taban koruması | Yarı |
| Ceket + Plate | 1.600–3.000 W | 10–14 saat | Yüksek viskozite ürün | Tam |
| Kabin Tipi | 2.000–3.000 W | 8–12 saat | Hızlı ısıtma, viskoz ürün | Tekerli |
| Çoklu Fırın | 5.000–25.000 W | 4–8 saat | Endüstriyel hat | Sabit |
Her yöntemin ürün–senaryo eşleşmesi için sahada uyguladığımız ısı ayar prensiplerine tank ve varil ısıtma sistemi ısı ayarı içeriğinden ulaşabilirsiniz.
Sistem Seçim Matrisi: Hangi Yöntem, Hangi Senaryoda?
Yöntem seçimi tek bir kritere değil; varil malzemesi, ürün karakteri, hedef sıcaklık, üretim hızı ve ortam koşullarına bağlıdır. Sahada karşılaştığımız tipik senaryolar için karar matrisi:
| Senaryo | Önerilen Sistem | Mühendislik Gerekçesi |
|---|---|---|
| 200 lt metal varil, motor yağı 40–50°C | FlexMax P1000 ceket | 1.000 W yeterli, çift sensörlü dijital termostat ±1°C hassasiyet |
| 200 lt metal varil, bal 40–45°C | FlexMax P1000 ceket | Gıda uyumlu, HMF artışını önleyen kontrollü ısıtma |
| 200 lt metal varil, epoksi 40–50°C | FlexMax P1650 + Plate | Yüksek viskozite — alttan ısıtma şart |
| 200 lt metal varil, balmumu 60–70°C | FlexMax Kabin Tipi | Yüksek sıcaklık + hızlı ısıtma ihtiyacı |
| 1.000 lt IBC tank, kimyasal 30–50°C | FlexMax IBC P1600 / P2400 | Standart IBC kafes ölçüsüne özel |
| HDPE plastik varil | Plate (sadece alttan) | Ceket erime + yangın riski — kabloyla sarmak yasak |
| 4+ varil paralel hat | Çoklu Fırın E4–E8 | Tekil ceket yerine sabit hat ekonomisi |
| Patlayıcı/parlayıcı sıvı (solvent, tiner) | FlexMax UYGUN DEĞİL | ATEX gerekli — PipeMax HTS Global yönlendirmesi |
Güç Hesaplama: Pratik Mühendislik Formülü ve Örnek
Doğru güç seçimi hem hedef sıcaklığa zamanında ulaşmayı hem de aşırı ısınmayı önler. Hesaplama termodinamiğin temel ısı denklemine dayanır:
Q: Gerekli ısı enerjisi (kJ)
m: Sıvı kütlesi (kg) — hacim × yoğunluk
c: Özgül ısı (kJ/kg·K) — ürüne göre değişir
ΔT: Hedef sıcaklık − başlangıç sıcaklık (°C)
Güç (W) = Q (kJ) × 1.000 ÷ Süre (saniye)
Isı kayıpları + emniyet için %20 katsayı eklenir.
Örnek Hesap: 200 lt motor yağı varili, +18°C → +50°C, 18 saat hedef
- Kütle (m): 200 lt × 0,88 kg/lt = 176 kg
- Özgül ısı (c): 2,0 kJ/kg·K (motor yağı için)
- ΔT: 50 − 18 = 32°C
- Q: 176 × 2,0 × 32 = 11.264 kJ
- Süre: 18 saat × 3.600 = 64.800 saniye
- Net güç: 11.264.000 ÷ 64.800 ≈ 174 W
- Isı kaybı + emniyet (+%20): ~210 W
Hesabın net çıktısı 210 W gibi görünse de pratikte ortam sıcaklığı düşükse (kış 5°C) ısı kaybı kat kat artar. Bu yüzden 200 lt varil için FlexMax P1000 (1.000 W) ceket; ortam koşullarından bağımsız güvenli ısıtma sağlar ve sabit sıcaklık tutmada termostat üzerinden cycling yapar — gerçek tüketim hesaplanan minimumun 2–3 katı kadar etkin sürelerle gerçekleşir.
Hammaddeye Göre Hedef Sıcaklık ve Önerilen Model (200 lt)
| Ürün | İdeal Sıcaklık | Önerilen FlexMax Modeli |
|---|---|---|
| Bal | 40–45°C | P1000 |
| Çikolata | 45–50°C | P1000 |
| Reçine | 50–60°C | P1650 |
| Balmumu / Parafin | 60–70°C | P2000 + Plate |
| Tutkal | 55–65°C | P1650 |
| Zeytinyağı | 30–40°C | P1000 |
| Motor yağı | 40–50°C | P1000 |
| Gres | 50–60°C | P1650 + Plate |
| Epoksi | 40–50°C | P1650 + Plate |
| Şurup / Pekmez | 35–45°C | P1000 |
Termostat ve Akıllı Kontrol Sistemleri
Sıcaklık kontrolü olmayan bir varil ısıtıcı; ısıya duyarlı ürünleri bozar. Reçinenin 70°C üstünde polimerizasyona girmesi, balın 50°C üstünde HMF (hidroksimetilfurfural) değerinin gıda sertifikası limitlerinin üzerine çıkması saha gerçeğidir.
Çift Sensörlü Dijital Termostat Mantığı
Endüstriyel sınıf FlexMax ceketleri çift sensörlü dijital termostatla teslim edilir:
- İç sensör (sıvı): Varil içindeki ürün sıcaklığını ölçer — kontrol bunun üzerinden yapılır.
- Dış sensör (yüzey): Ceket yüzey sıcaklığını izler — limit aşımında otomatik kesim.
- Set-point hassasiyeti: ±1°C
- Histerezis: 2°C (gereksiz cycling önleme)
ControlMax Entegrasyonu — Çok Hatlı Tesis
Birden fazla varil tek panelden yönetilecekse ISITMAX’ın ControlMax serisi HiMax termostatları DIN ray panele entegre edilir. Modbus RTU çıkışı ile SCADA, BMS veya IoT platformlarına bağlanır. Anadolu Efes ve Eti Bakır gibi çok hatlı tesislerde uzaktan izleme için tercih edilen yapı budur.

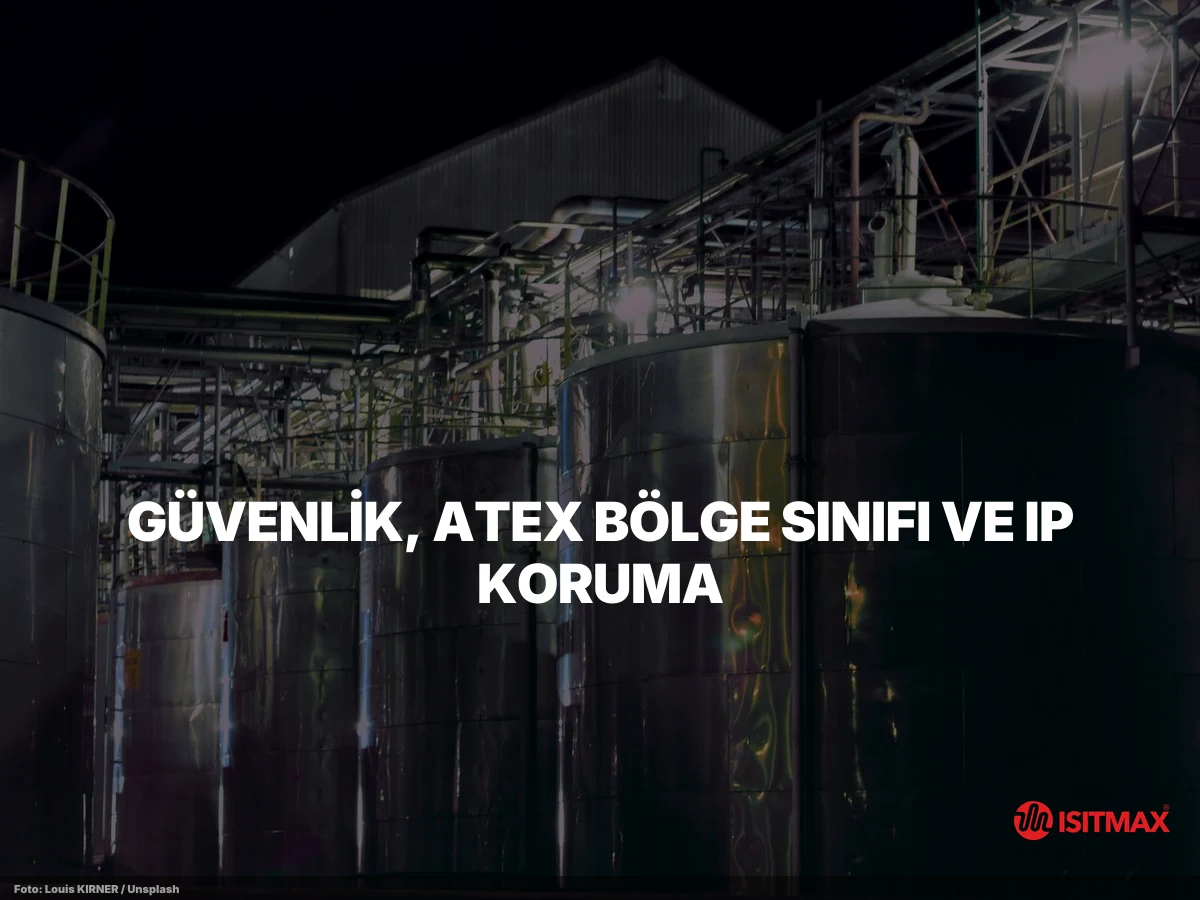

Güvenlik, ATEX Bölge Sınıfı ve IP Koruma
Tank ve varil ısıtma; elektrikli ekipmanın sıvı ve buharın yakınında çalıştığı bir uygulamadır. Güvenlik düzenlemeleri uygulama ortamına göre belirlenir.
IP Koruma Sınıfı Seçimi (IEC 60529)
| Ortam | Minimum IP | FlexMax Karşılığı |
|---|---|---|
| Kapalı, kuru üretim alanı | IP54 | Standart ceket (IP54) |
| Nemli, su sıçramalı ortam | IP65 | Özel ceket — talep edilir |
| Açık hava, doğrudan yağış | IP66 | Özel kaplama + bağlantı kutusu |
| Toz yoğun ortam (un, kimyasal) | IP65 / IP66 | Talebe özel |
ATEX Bölge Sınıfları (Direktif 2014/34/EU)
- Zone 0: Patlayıcı atmosfer sürekli — varil iç hacmi (bu hacme cihaz girmez).
- Zone 1: Normal çalışmada patlayıcı atmosfer olası — varil ağzı yakını.
- Zone 2: Patlayıcı atmosfer nadir, kısa süreli — varil çevresi 1–3 m.
Atıfta Bulunulan Standartlar
- IEC 60800: Dirençli ısıtma kabloları — mekanik ve elektriksel dayanım
- IEC 60529: IP koruma sınıfları
- EN 60079-14: Patlayıcı atmosferde elektrikli tesisat seçimi
- VDE 0700: Islak ortam elektrikli cihaz güvenliği

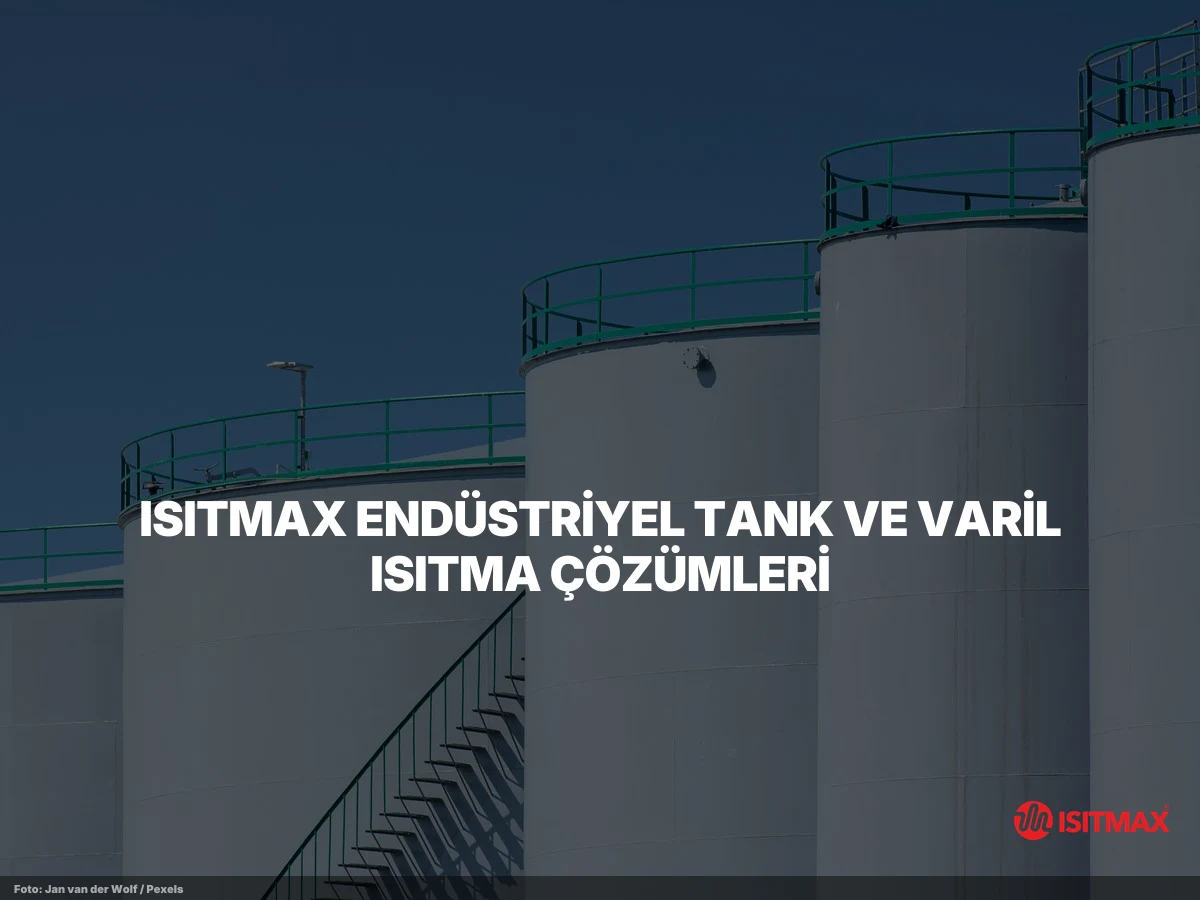

ISITMAX Endüstriyel Tank ve Varil Isıtma Çözümleri
ISITMAX 1995’ten beri Türkiye’nin önde gelen elektrikli ısıtma sistemi üreticisidir. CE, Gost ve Eac sertifikalı ürünleriyle 7 ülkede operasyon yürütür. Varil/tank ısıtma uygulamaları FlexMax ürün ailesi altında gruplandırılır.
FlexMax Ürün Yelpazesi (2026)
- Varil Isıtma Ceketi (200–220 lt): P1000 / P1650 / P2000 — en çok satan, dijital çift sensörlü termostatlı
- Plate (alttan ısıtıcı): Ceketle kombinasyonda ısıtma süresinde %30–40 azalma
- Kabin Tipi (tekerlekli): Yüksek viskozite + hızlı ısıtma
- IBC Ceketi (1.000 lt): P1600 / P2400 / P3200
- Kova Isıtıcı (19 lt): P400
- 120 lt Bidon Isıtıcı: P800
- Silindirik Tüp Isıtıcı: P600 serisi (7–34 lt)
- Çoklu Varil Fırını: E1–E24 elektrikli / S1–S24 buharlı, 2–24 varil kapasiteli
SafeMax Garanti ve Teslimat
FlexMax ürünleri 2 yıl SafeMax garanti kapsamındadır — bu süre içinde ücretsiz tamir ve gerektiğinde değişim sağlanır. Termostat, sensör ve aksesuarlar aynı 2 yıllık garanti altındadır. Kutusu açılmamış ürünlerde 30 gün içinde değişim hakkı bulunur. Ceket ürünler aynı gün kargo ile ücretsiz teslim edilir; özel imalat 7 iş günü, kabin tipi 15 iş günü, fırın tipi 25 iş günü içinde tamamlanır.
Saha Referansları — 1.000+ Endüstriyel Proje
- Assan Alüminyum (Kocaeli): Yağlayıcı varilleri için FlexMax ceket uygulaması; soğuk haddehane hatlarında üretim sürekliliği sağlandı.
- ANADOLU EFES (İstanbul): Şurup tankı sıcaklık kontrolü için ceket + dijital termostat çözümü; kristalizasyon ve viskozite kayıpları sıfırlandı.
- Koza Altın İşletmeleri: Madencilik kimyasalları için FlexMax IBC ceketi; açık saha donma riski elimine edildi.
- Eti Bakır A.Ş. (Kastamonu): Reaktif sıvı varilleri için kabin tipi ısıtıcı + ControlMax üzerinden Modbus tabanlı merkezi izleme.
- Kervan Gıda: Şekerli ürün şurup tanklarında sabit ısıtmalı set; kristalleşmenin engellenmesi ve hat akışkanlığının korunması.
FlexMax dışında konuya yakın uygulamalar için varil ısıtma sistemleri nedir, kullanım alanları nelerdir içeriği genel bir tanıtım sunar; sektörel uygulamaların somut örnekleri için tank ve varil ısıtma uygulamaları sayfasına bakabilirsiniz. Kimyasal endüstriyel kullanım için ise kimyasal varil ısıtma sistemleri rehberi sektör spesifik notlar içerir.
Tipik Hatalar ve Mühendislik Tavsiyeleri
30 yıllık saha tecrübemizde en sık karşılaştığımız 6 hata; sistemin verimini düşüren ve güvenliği riske atan tipik durumlardır:
- Plastik (HDPE) varile ısıtma kablosu sarmak: Erime ve yangın riski. Plastik varillerde yalnızca Plate (alttan ısıtma) kullanılır; ürün sıcaklığı 60°C’yi aşmaz.
- Yetersiz güç seçmek: 200 lt varili kış ortamında +60°C’ye çıkarmak için 600 W ceket yetersizdir; ısı kaybı net gücü aşar. 200 lt varil için P1000 (1.000 W) minimumdur.
- Termostatsız çalıştırma: Aşırı ısınma, ürün bozulması ve enerji israfı. Sabit sıcaklık tutamayan sistem üretim hatasına yol açar.
- Yanlış IP sınıfı seçimi: Açık sahada IP20 ceket kullanılırsa nem ile elektrik arızası, kısa devre ve yangın riski oluşur. Asgari IP54, açık alan için IP66 gerekir.
- Sensör konumu hatası: Sıcaklık sensörü doğrudan ısıtma elemanına temas ediyorsa yanlış değer okur, termostat hatalı kapatır. Sensör, sıvı ortalama sıcaklığını temsil eden bir noktada olmalıdır.
- ATEX gerekliliğini görmezden gelmek: Solvent veya parlayıcı sıvı için standart FlexMax kullanımı yasaktır. ATEX bölgesinde PipeMax HTS Global gibi sertifikalı ürünler ve patlamaya dayanıklı termostat zorunludur. Sektörel ek bilgi için sektörel varil ısıtıcı referansı ve IBC tank ve varil ısıtıcı ceketleri kaynakları incelenebilir.
Sıkça Sorulan Sorular
200 litrelik varili ısıtmak için ne kadar güç gerekir?
Standart metal 200 lt varili +18°C’den +60°C’ye 18–24 saatte çıkarmak için 1.000–1.650 W güç idealdir. ISITMAX FlexMax P1000 (1.000 W) en çok tercih edilen modeldir; yüksek viskozite ürün veya hızlı ısıtma için P1650 (1.650 W) ya da P2000 (2.000 W) + Plate kombinasyonu önerilir.
Plastik (HDPE) varile ısıtma kablosu sarılabilir mi?
Hayır. Plastik variller dirençli kablo sıcaklığında erir, yangın riski oluşur. HDPE varillerde sadece Plate (alttan ısıtma) ya da kabin tipi sistem kullanılır ve ürün sıcaklığı 60°C’yi aşmaz.
Varil ısıtma ceketi kaç saatte içeriği +60°C’ye çıkarır?
200 lt metal varil +18°C başlangıçtan +60°C’ye P1000 ceketle 18–24 saatte ulaşır. P1650 + Plate kombinasyonunda bu süre 10–14 saate, kabin tipi sistemde 8–12 saate iner. Ortam sıcaklığı 5°C altındaysa süre %20–30 uzar.
ATEX sertifikası hangi ortamlarda zorunludur?
Patlayıcı/parlayıcı buhar veya gaz bulunan zonlarda (Zone 1, Zone 2) ATEX sertifikalı ısıtıcı zorunludur. Solvent, tiner, benzin, alkol bazlı kimyasallar ve IIA–IIC gaz grubu sıvılar bu kapsamdadır. FlexMax ATEX sertifikalı değildir; bu uygulamalarda PipeMax HTS Global serisine yönlendirme yapılır.
IBC tank (1.000 lt) için kaç adet ceket gerekir?
IBC tank için tek adet IBC formatlı ceket yeterlidir. ISITMAX FlexMax P1600 (1.600 W), P2400 (2.400 W) ve P3200 (3.200 W) modelleri standart 1.000 lt IBC kafes boyutuna birebir tasarlanmıştır. Sabit IBC kablolu set seçeneği de mevcuttur.
Yerden ısıtma sistemiyle tank ve varilleri ısıtmak yeterli midir?
Yerden ısıtma yalnızca ortam sıcaklığını kontrol eder; varilin içindeki sıvı sıcaklığını doğrudan etkilemez. Yerden ısıtma + +20°C ortam kombinasyonu donmadan koruma için yeterli olsa da işlem sıcaklığına (+50–70°C) çıkaramaz. Belirli bir sıvı sıcaklığı isteniyorsa varil odaklı ısıtma (ceket/plate) şarttır.
FlexMax varil ısıtma ceketinin garantisi ne kadardır?
FlexMax ceket ve aksesuarları 2 yıl SafeMax garanti kapsamındadır. Bu süre içinde ücretsiz tamir ve gerektiğinde değişim sağlanır. Kutusu açılmamış ürünlerde 30 gün içinde değişim hakkı bulunur.
Çok düşük sıcaklıkta (−30°C dış ortam) varil donmasını nasıl önlerim?
Aşırı düşük dış sıcaklıkta tek başına ceket yetersizdir; ısı kaybı çok yüksek olur. Ceket + Plate + dış izolasyon battaniyesi (taş yünü veya cam yünü) kombinasyonu önerilir. Açık alan uygulamalarında varili izole bir kabine almak veya kapalı depo şartına geçmek mühendislik tavsiyesidir.
Ex-proof (patlamaya dayanıklı) ısıtıcı ne demek?
Ex-proof, ATEX direktifi kapsamında sertifika almış, patlayıcı atmosferde kıvılcım veya yüzey sıcaklık limitlerini aşmayacak şekilde tasarlanmış ekipman demektir. Muhafaza, kontak ve sensör gibi bileşenler EN 60079 standartlarını karşılar. ISITMAX bu kapsamda PipeMax HTS Global çözümlerini önermektedir.
Tank ısıtma sisteminin yıllık enerji maliyeti ne olur?
1.000 W ceket günde 12 saat çalışırsa: 12 kWh × 5,2 TL/kWh (ticarethane tarifesi) = 62,40 TL/gün. Yıllık 250 iş günü hesabıyla yaklaşık 15.600 TL. Termostat ile cycling çalışmada gerçek tüketim %40–60 düşer; net yıllık maliyet 6.500–9.500 TL aralığındadır. Kullanım alışkanlığına göre %20–30 değişebilir.
Reçine, epoksi gibi katılaşan maddeler için hangi sistem uygun?
Bu maddeler taban yüksek viskoziteye sahip olduğundan yan ısıtma tek başına yetersizdir. FlexMax P1650 + Plate (alttan) kombinasyonu veya kabin tipi sistem doğru tercihtir. Hedef sıcaklık reçine için 50–60°C, epoksi için 40–50°C aralığındadır.
Termostat çift sensörlü olmalı mı, neden?
Çift sensör (iç + dış) hem ürün sıcaklığını hem ceket yüzey sıcaklığını kontrol eder. Tek sensörlü sistemde ceket yüzeyi aşırı ısınırsa termostat fark etmez; bu kontrolsüz tüketime ve ürün bozulmasına yol açar. Endüstriyel sınıf FlexMax ceketler standart olarak çift sensörlü dijital termostatla teslim edilir.
Standart ürün mü, özel ölçü mü tercih etmeliyim?
Standart 200 lt, 220 lt ve 1.000 lt IBC kafes ölçülerindeki ceketler stoklu çıkar (FlexMax aynı gün kargo). Bu boyutlar dışında varil/tank kullanıyorsanız özel imalat yapılır, teslimat 7 iş gününü bulur. Özel imalat %10–25 fiyat primi getirir; ölçü uyumu zorunluysa tek doğru yol budur.
ISITMAX FlexMax sistemini hangi sektörler kullanıyor?
Kimya (solvent hariç), gıda (bal, şurup, çikolata), ilaç, boya ve kaplama, kozmetik, otomotiv (yağ, gres), petrol ürünleri (gres, motor yağı), madencilik (reaktif sıvılar) sektörleri en sık kullanan endüstrilerdir. Assan Alüminyum, ANADOLU EFES, Eti Bakır, Koza Altın ve Kervan Gıda gibi 1.000’i aşkın referans projemiz bulunmaktadır.
