Isıtmalı Flanş ve Vana Ceketi

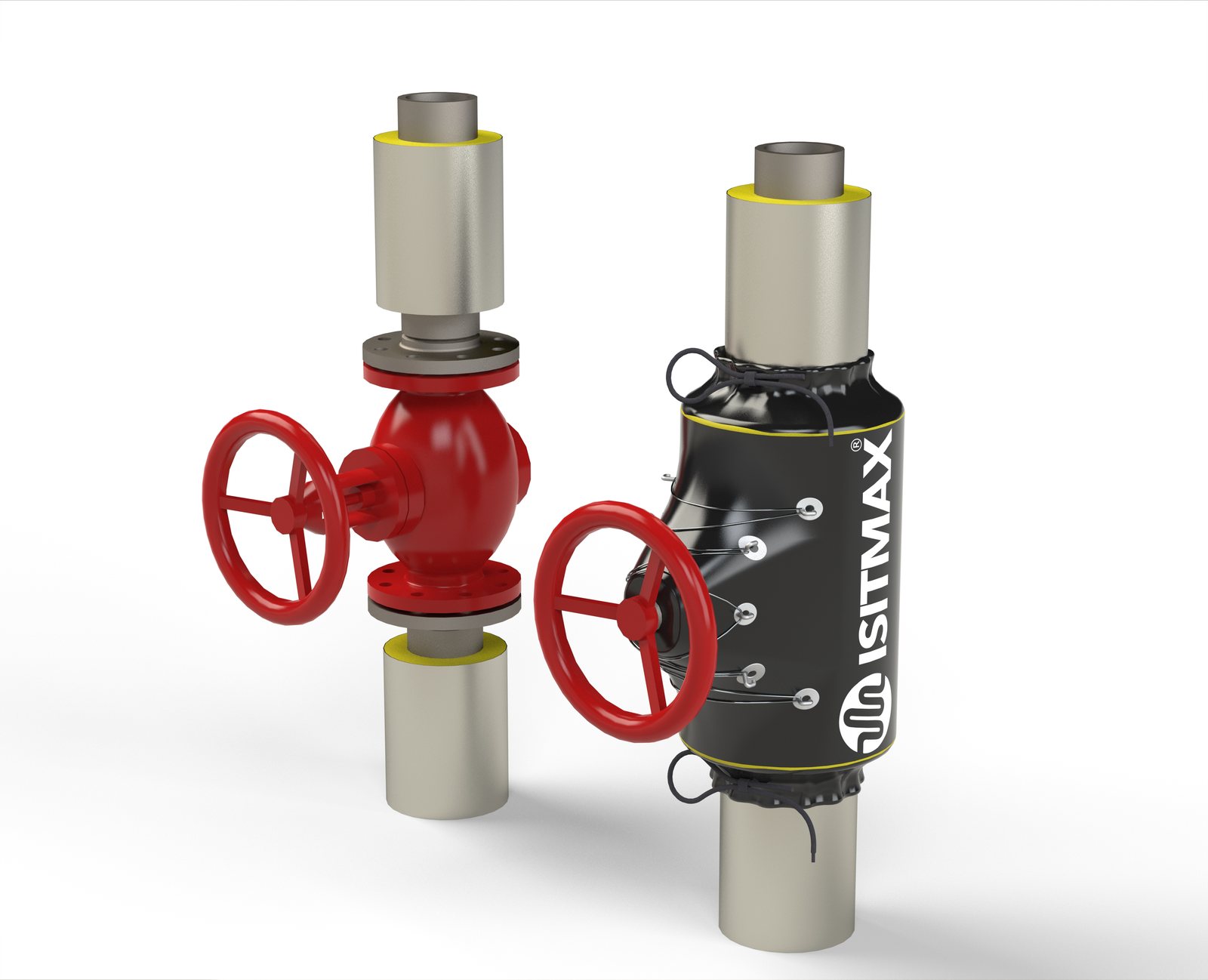

Isıtmalı flanş ve vana ceketi, bir boru hattının en çok donan ve en çok ısı kaybeden noktasını — flanşı, vanayı, dirseği ve rakoru — sarmalayarak ısıtan, sökülebilir bir yalıtım ceketidir. Boru gövdesini ısıtma kablosuyla korursunuz; ama hattın üzerindeki vana, kablo ile düzgün sarılamayan, yüzey alanı boruya göre üç-dört kat büyük olan bir metal kütledir. Hat çalışırken ilk donan yer hemen her zaman orasıdır.

Isıtmalı flanş ve vana ceketi nedir?

Isıtmalı flanş ve vana ceketi, içine ısıtma elemanı ve yalıtım katmanı yerleştirilmiş, vananın gövdesine dıştan geçirilip kopçalarla kapatılan esnek bir kılıftır. İki işi aynı anda yapar: hattın o noktadaki ısı kaybını yalıtımla düşürür, kalan farkı da kendi ısıtma elemanıyla kapatır. Ceket sökülebilir olduğu için vanaya müdahale gerektiğinde kesilip atılmaz — kopçaları açılır, kenara alınır, iş bittikten sonra yerine takılır.

Klasik sabit yalıtımla arasındaki fark tam olarak budur. Sprey poliüretan ya da kalıplı yalıtım bir kere uygulandığında, vanayı her açtığınızda yalıtımı kırmak zorunda kalırsınız. Bakım sonrası o nokta çıplak kalır ve bir sonraki kışta ilk donan yer yine orası olur. Isıtmalı flanş ve vana ceketi ise aynı vanada yıllarca defalarca sökülüp takılabilir.

Isıtmalı flanş ve vana ceketi iki farklı ölçü bandında üretilir ve her ikisi de dijital kontrol ünitesiyle birlikte gelir. Ürün tek başına satın alınabilir; ancak gerçek faydasını, hattın gövdesindeki ısıtma kablosuyla birlikte kurulduğunda verir.

Neden vana ayrı ısıtılır?

Bir boru hattında ısı kaybı, yüzey alanıyla doğru orantılıdır. DN50 bir borunun bir metresinin dış yüzeyi yaklaşık 0,19 m²’dir. Aynı çapta bir kelebek vana, iki flanşı ve cıvata takımıyla birlikte bundan belirgin biçimde fazla yüzey sunar — üstelik bu yüzeyin büyük kısmı kalın dökme demir ya da çeliktir, yani ısıyı boru cidarından çok daha hızlı dışarı verir. Vana kolu ve mili, gövdeden dışarı uzanan birer soğutucu kanat gibi davranır.

Bunun pratik sonucu şudur: boru hattınızı ısıtma kablosuyla düzgün donatmış olsanız bile, hattın üzerindeki vanalar korunmuyorsa hat yine tıkanır. Donma her zaman en zayıf halkadan başlar. Sahada gördüğümüz arızaların büyük bölümü, kablonun eksik ya da yanlış seçilmiş olmasından değil, vana ve flanş noktalarının hiç düşünülmemiş olmasından kaynaklanır.

İkinci bir sebep daha var: ısıtma kablosunu vananın etrafına dolamak pratikte doğru sonuç vermez. Kabloyu düzgün temas ettiremezsiniz, gövdenin girintili yerlerine ulaşamazsınız, mil ve kol bölgesinde kablo sıkışır. Zorlayarak sardığınızda kablonun minimum büküm yarıçapını aşar ve iletkeni yorarsınız. Isıtmalı flanş ve vana ceketi bu noktada kabloya alternatif değil, kablonun ulaşamadığı yerin çözümüdür.

Hangi ölçüyü seçmelisiniz?

Isıtmalı flanş ve vana ceketi iki ölçü bandında satılır ve her iki bant da stoktan çıkar. Seçim, vananın kendi çapına değil, üzerine oturduğu boru anma çapına (DN) göre yapılır. Vana tipi (küresel, kelebek, sürgülü) ölçü bandını değiştirmez; belirleyici olan hattın DN değeridir.

DN150’nin üzerindeki vanalar ve özel geometriler (çek valf grupları, kollektör başlıkları, yassı gövdeli özel armatürler) standart ölçü bantlarının dışındadır. Bu tür noktalar için ceket ölçüye göre üretilir; vananın markası, modeli ve fotoğrafıyla birlikte E-posta gönder adresine yazmanız yeterlidir.

Fiyat listesi

Aşağıdaki fiyatlar KDV hariçtir ve dijital kontrol ünitesini içerir.

Fiyatlar tek bir ceket içindir. Bir hatta kaç adet gerektiğini bulmak için hat üzerindeki vana, flanşlı bağlantı ve çek valf sayısını sayın — çoğu tesiste bu sayı tahmin edilenden yüksek çıkar. Adetli siparişlerde fiyatlandırma için bize yazın.

Ceketin katman yapısı

Isıtmalı flanş ve vana ceketi tek parça bir kumaş değil, üst üste bindirilmiş katmanlardan oluşan bir pakettir. Her katmanın ayrı bir görevi vardır.

Katmanları bir arada tutan dikişler kevlar ipliktir. Normal polyester dikiş ipliği ısıtmalı bir üründe zamanla sertleşip kopar; kevlar dikiş bu yüzden tercih edilir. Ceketin kapanmasını sağlayan kopçalar ise demirdir — plastik toka yerine metal kopça kullanılmasının sebebi, kopçanın doğrudan sıcak yüzeye komşu çalışmasıdır.

Isıtmalı flanş ve vana ceketi sökülebilir olduğu için ölçüsü kasıtlı olarak bir miktar paylı üretilir. Ceket vananın üzerine gergin değil, oturarak geçer. Bu pay hem montajı kolaylaştırır hem de ceketin köşe noktalarında sürtünmeye bağlı aşınmayı önler.

Kontrol ünitesi ve sıcaklık

Isıtmalı flanş ve vana ceketi modellerinin tamamı dijital kontrol ünitesiyle birlikte gelir; ayrıca bir termostat satın almanız gerekmez. Ünite ceketin üzerine entegredir ve ayarlanan değere ulaşıldığında ısıtma elemanını devreden çıkarır, sıcaklık düştüğünde tekrar devreye alır.

Burada çok yapılan bir hatayı baştan söyleyelim: kontrol ünitesindeki skala değeri ile ceketin yüzeyinde oluşacak sıcaklık aynı şey değildir. Skalayı üst sınıra almanız, ceketin o sıcaklığa çıkacağı anlamına gelmez. Ceket, katman yapısı ve ısıtma elemanının gücü nedeniyle belirli bir yüzey sıcaklığının üzerine yapısal olarak çıkmaz. Ayar değerini uygulamanızın gerektirdiği seviyeye getirin; sonuna kadar açmak ne daha hızlı ısıtır ne de daha güvenlidir.

Isıtılacak akışkanın cinsi ayarı doğrudan etkiler. Sulu bir hatta amaç donmayı önlemektir; birkaç derecenin üzerinde tutmak yeterlidir. Viskozitesi sıcaklıkla düşen yağ, reçine ya da kimyasal hatlarında amaç akışkanlığı korumaktır ve ayar buna göre yükselir. Ürünün kimyasal dayanımı ve hedef sıcaklığı konusunda teredüdünüz varsa, akışkanın adını yazarak bize sorun.

Montaj adımları

Isıtmalı flanş ve vana ceketi montajı için özel alet ya da kaynakçı gerekmez. Sırayı bozmadan uygulayın.

Boru hattıyla birlikte çalışma

Isıtmalı flanş ve vana ceketi tek başına bir çözüm değil, bir hat çözümünün parçasıdır. Doğru kurgu şudur: boru gövdesi boyunca ısıtma kablosu, kablonun ulaşamadığı her vana ve flanşta ceket, ikisinin de üzerinde ortak bir yalıtım ve hepsini yöneten bir kontrol.

Bu kurguda ısıtmalı flanş ve vana ceketi, kablonun bıraktığı boşluğu kapatan parçadır. Hattın tamamını nasıl kurgulayacağınızı görmek için heat trace boru ısıtma kablosu sayfasındaki seçim ve hesap bölümüne bakabilirsiniz.

Kullanım alanları

Isıtmalı flanş ve vana ceketi, donma riski ya da viskozite kaybı olan her hatta kullanılır. En sık karşılaştığımız yerler:

Bu hatların çoğunda vana ile birlikte tank çıkışı, pompa girişi ve varil ya da IBC bağlantısı da ısıtılır. Depolama tarafındaki ihtiyaç için tank ve varil ısıtma kategorisine, tekil kaplar için IBC tank ısıtma ceketi ve 200 litrelik varil ısıtma ceketi sayfalarına bakabilirsiniz. Daha küçük kaplar için bidon ısıtma ceketi, kova ısıtma ceketi ve silindirik tüp ısıtma ceketi seçenekleri vardır.

Isıtmalı flanş ve vana ceketini hangi sektörlerde kullandığımızı merak ediyorsanız referanslarımız sayfasına göz atabilirsiniz.

Yanlış çözümler ve sonuçları

Vana donması, sahada çoğu zaman doğru ürünle değil, eldeki malzemeyle çözülmeye çalışılır. En yaygın dört yaklaşım ve pratikte ne olduğu:

Isıtmalı flanş ve vana ceketinin bu dördünden farkı, ısı üretmesi ile yalıtımı aynı üründe birleştirmesi ve sökülebilir olmasıdır. Vananın nasıl bir armatür olduğunu ve neden kütlesel bir ısı kaybı noktası oluşturduğunu genel hatlarıyla Vikipedi’nin vana maddesinden okuyabilirsiniz.

Bakım, sökme ve temizlik

Isıtmalı flanş ve vana ceketi bakım gerektirmeyen bir ürün değildir; ama gereken bakım basittir ve yılda birkaç dakikanızı alır.

• Sezon başında kontrol: Soğuklar başlamadan önce ceketi enerjilendirin ve ısındığını teyit edin. Arızayı ilk donma gecesinde öğrenmeyin.
• Kopça kontrolü: Titreşimli hatlarda kopçalar zamanla gevşeyebilir. Ayda bir bakışla kontrol yeterlidir.
• Kablo ve fiş: Besleme kablosunun ezilmediğinden, keskin kenar üzerinden geçmediğinden ve fişin kuru kaldığından emin olun.
• Sökme: Vanaya müdahale gerektiğinde önce enerjiyi kesin, ceket soğuduktan sonra kopçaları açın. Sıcakken çekiştirmeyin.
• Temizlik: Dış yüzeyi nemli bezle silin. Ceket makinede yıkanmaz, suya daldırılmaz, çözücüyle ovulmaz.
• Saklama: Sezon dışında ceketi katlamayın; gevşek biçimde sarıp kuru bir yerde saklayın. Keskin kat izleri ısıtma elemanını yorar.

Güvenlik kuralları

• Ceketi patlayıcı ortam (ATEX/exproof) bölgelerinde kullanmayın; ürün bu sertifikaya sahip değildir.
• Ceketi hasarlı, yırtık ya da ısıtma elemanı görünür haldeyken enerjilendirmeyin.
• Ceketin üzerine branda, çuval, palet ya da başka bir yalıtım malzemesi yığmayın.
• Besleme kablosunu uzatma kablosuyla çoğaltmayın, makara üzerinde sarılı halde çalıştırmayın.
• Ceketi kendi ölçü bandının dışındaki bir vanaya zorlayarak takmayın.

• Beslemeyi kaçak akım koruma rölesi üzerinden alın ve topraklamayı bağlayın.
• Ceketi montaj öncesi görsel olarak kontrol edin.
• Kontrol ünitesini uygulamanın gerektirdiği en düşük değerde çalıştırın.
• Vana kolunun serbest kalmasını sağlayın.

Sipariş öncesi ölçü alma

Doğru ölçüyü seçmek için üç bilgi yeterlidir:

Bu üç bilgiyi ve mümkünse vananın bir fotoğrafını WhatsApp üzerinden ya da E-posta gönder adresine gönderin; uygun ölçü bandını ve adedi birlikte belirleyelim.

Teslimat ve garanti

Isıtmalı flanş ve vana ceketi stoktaki iki ölçü bandında hazır bulundurulur ve 2 yıl garantilidir.
