Açıklama
Buat, ısıtma kablosunun besleme hattına bağlandığı, dış ortam koşullarına açık noktadır. Yanlış seçilmiş ya da sızdıran bir buat, arkasındaki tüm heat trace hattını devre dışı bırakır; hattın en zayıf halkası budur. Buradaki altı tip, kendinden regüleli ısıtma kablolarının enerji, sensör ve dağıtım bağlantılarını farklı saha ihtiyaçlarına göre karşılar.
Yukarıdan Buat tipi‘ni seçin — o modelin fiyatı hemen görünür.
Hangi buat tipini seçmeliyim?
Seçim üç soruyla netleşir: bu noktada ne bağlanıyor (enerji mi, sensör mü, ikisi de), kaç devre çıkacak ve yüzey sıcaklığı ne kadar yüksek.
Standart enerji bağlantı noktası
Isıtma kablosu ile besleme kablosunun birleştiği en yaygın buat. Standart olarak 1 enerji ve 1 ısıtma kablosu girişi vardır; aksesuar seçimiyle 3 adede kadar ısıtma kablosu girişine çıkabilir. Tek devreli boru hatlarında ilk tercih.
Yalnız sensör ve kontrol kablosu
Sıcaklık sensörlerinin kontrol kablolarını toplar; bir veya üç sensörden gelen bir ya da iki kontrol kablosunu bağlar. Klemensleri ince kesitlidir (0,5–2,5 mm²), enerji hattı bu buata bağlanmaz.

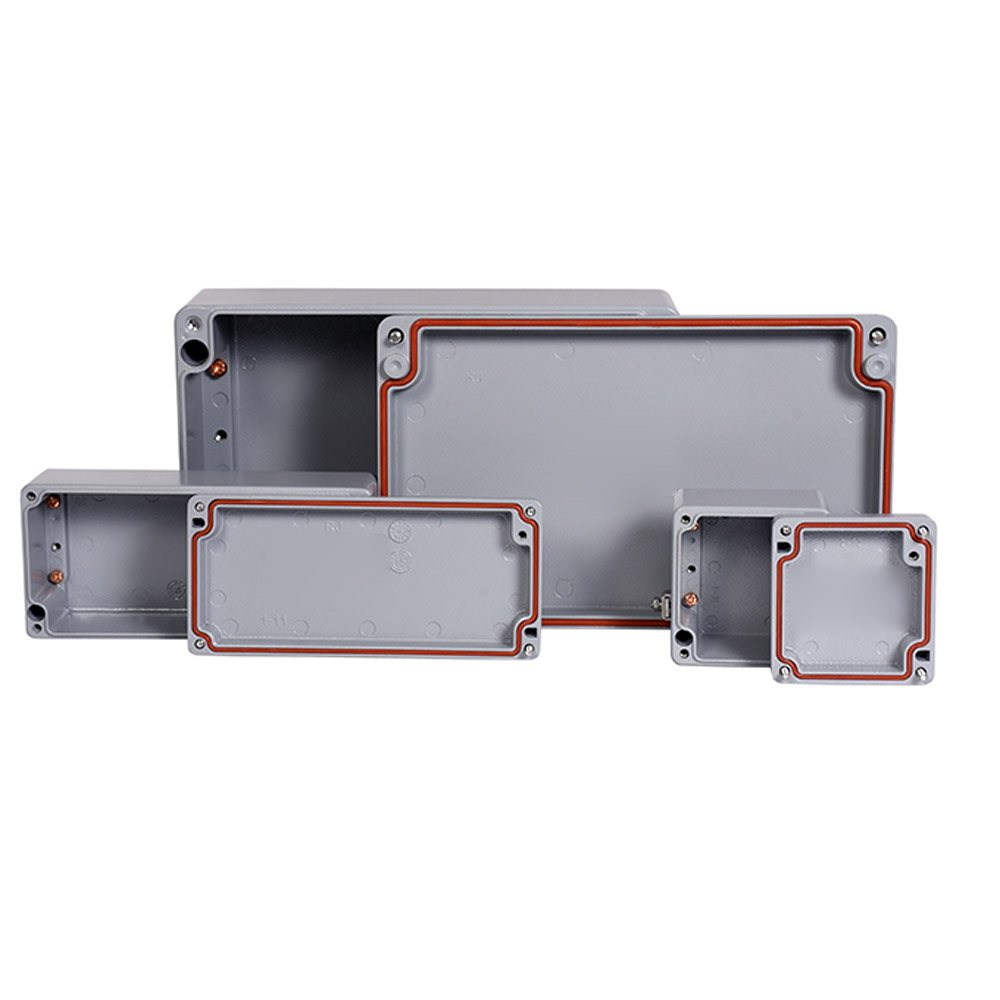

Enerji ve sensör tek gövdede
Besleme ve sensör bağlantısını tek kutuda toplar; ısıtma kabloları kutu içinde birleştirilebilir. Farklı enerji hatlarından gelen besleme kabloları için ayrı girişleri vardır. Dört adede kadar kendinden regüleli ısıtma kablosu bağlanır.
Enerjili olup olmadığı gözle görülür
HTB100 ile aynı gövde ve bağlantı yapısındadır; üzerine yeşil led eklenmiştir. Hattın enerjili olup olmadığı panoya gitmeden anlaşılır. Uzun hatlarda ve çok devreli tesislerde arıza aramayı belirgin şekilde kısaltır.
Bir besleme, birden çok devre
Tek besleme hattından birden çok ısıtma devresi çıkarmak için kullanılan merkezi dağıtım buatı. 100 A yüke, 750 V çalışma gerilimine ve 2,5–35 mm² klemens kesitine sahiptir. Duvara monte edilir.
Yüksek sıcaklık kabloları için
Yüksek sıcaklık ısıtma kablolarının şebekeye bağlandığı buat. Döngü konfigürasyonunda iki, yıldız konfigürasyonunda üç kablo bölümü bağlanabilir. 200 °C üzerindeki boru sıcaklıklarında duvara veya bitişik metal yapıya montaj önerilir.
Kime uygun, kime uygun değil
Bu ürün size uygun
- Kendinden regüleli heat trace kablosunu besleme hattına bağlayacaksanız.
- Bağlantı noktası dış ortamda, açık sahada ya da nemli bir hacimde kalıyorsa.
- Sıcaklık sensörlerinin kontrol kablolarını sahada toplamanız gerekiyorsa.
- Tek besleme hattından birden çok ısıtma devresi çıkaracaksanız.
- Proses hattı yüzey sıcaklığı yüksekse ve standart buat yetmiyorsa.
Bu ürün size uygun değil
- Kablo ucunu kapatmak ya da iki kabloyu eklemek istiyorsanız; bunun için ek ve sonlandırma kiti daha doğru ve daha ekonomik çözümdür.
- Fişli ve hazır bağlantılı bir kablo kullanıyorsanız; ayrıca buat gerekmez.
- Termostat ve koruma elemanlarını barındıracak bir gövde arıyorsanız; o iş için ısıtma kontrol panosu gerekir.
- Exproof / ATEX sertifikalı gövde gerekiyorsa; standart ürün yerine opsiyonlu gövde için önce iletişime geçilmelidir.
Teknik özellikler
Aşağıdaki değerler altı buat tipinin tamamı için geçerlidir.
| Özellik | Değer |
|---|---|
| Toz ve nem koruma derecesi | IP66yüksek korozyon kararlılığı |
| Çalışma ortam sıcaklığı | −60 … +55 °C |
| İklim versiyonu | UHL1, kuzey iklimiGOST 15150-69 |
| Exproof uygunluk (opsiyonel) | 1Ex e IIC T3…T6 Gb Xsıcaklık grubu T6 |
Modele göre değişen değerler:
| Model | Gerilim / yük | Klemens | Ölçü | Ağırlık |
|---|---|---|---|---|
| HTB100 | 550 V · 50 A | 1,5–10 mm² | 122 × 120 × 91,5 mm | 1,5 kg |
| HTBS100 | 550 V · 21 A | 0,5–2,5 mm² | 122 × 120 × 91,5 mm | 2,5 kg |
| HTBC100 | 550 V · 50 A | 1,5–10 mm² | 160 × 160 × 94,5 mm | 2,5 kg |
| HTBL100 | 550 V · 50 A | 1,5–10 mm² | 122 × 120 × 91,5 mmled: yeşil, <1 W, 180° | 1,5 kg |
| HTB1000 | 750 V · 100 A | 2,5–35 mm² | 250 × 255 × 120 mm | 6,5 kg |
| HTB2000 | 550 V · 50 A | 1,5–10 mm² | 160 × 160 × 94,5 mm | 2 kg |
Kablo girişleri. HTB100 ve HTBL100 standart olarak 1 enerji ve 1 ısıtma kablosu girişine sahiptir (7–18 mm rakor). HTBS100, HTBC100 ve HTB2000 rakorları 7–18 mm zırhsız veya 12–20 mm zırhlı güç kablolarına uygundur. HTB1000’de 23,5–33,6 mm zırhlı kablo için iki adede kadar, 7–18 mm zırhsız veya 12–20 mm zırhlı kablo için dört adede kadar rakor bulunur.
Fiyata dahil olanlar
- Seçtiğiniz tipte buat gövdesi, kapağı ve içindeki klemensler.
- Standart kablo rakorları.
- HTB100, HTBS100, HTBC100 ve HTBL100’de boru ısıtma uygulamaları için destek ayağı.
- HTB1000 ve HTB2000’de duvara montaj için gerekli bağlantı aksesuarları.
- Destek ayağının ve buatın kullanımını anlatan kurulum kılavuzu.
Kurulum
Buat, ısıtma kablosunun besleme ucuna gelecek şekilde konumlandırılır. HTB100, HTBS100, HTBC100 ve HTBL100 birlikte gelen destek ayağı ile doğrudan boru hattına, duvara ya da yakındaki metal yapıya monte edilebilir. HTB1000 duvara monte edilir. HTB2000’de montaj yeri yüzey sıcaklığına göre seçilir: 200 °C üzerindeki boru sıcaklıklarında duvara veya bitişik metal yapı önerilir.
Rakorların doğru sıkılması, buatın IP66 korumasını ayakta tutan adımdır. Kullanılmayan rakor girişleri kör tapa ile kapatılmalıdır. Kablo kesiti, modelin klemens aralığına uymalıdır. Elektriksel bağlantı yalnız yetkili elektrik teknisyeni tarafından, enerji kesilerek yapılmalıdır.
Teslimat süreci
Garanti ve destek
Tüm buat tiplerinde 2 yıl imalatçı garantisi geçerlidir. ISITMAX 1995’ten beri kendi üretimi olan elektrikli ısıtma ürünleri imal eder; imalat CE belgelidir.
Teknik destek Pazartesi–Cumartesi 09:00–17:00 arasında verilir. Seçim, rakor konfigürasyonu ve devreye alma konularında proje bazlı destek alabilirsiniz. Yerinde servis Türkiye geneli sağlanır.
Sıkça sorulan sorular
Isıtma kablosunu buat olmadan doğrudan besleme kablosuna bağlayabilir miyim?
Dış ortamda önerilmez. Bağlantı noktası neme, toza ve sıcaklık değişimine açıktır; korumasız bir ek kaçak akıma ve hattın durmasına yol açar. Buat bu noktayı IP66 gövde içine alır.
Led ışıklı model gerçekten gerekli mi?
Zorunlu değil. Ancak led, hattın enerjili olup olmadığını sahada gösterir; uzun hatlarda ve çok devreli tesislerde hangi devrenin beslenmediğini panoya gitmeden görebilirsiniz. Tek devreli kısa hatlarda standart HTB100 yeterlidir.
Enerji ve sensör için iki ayrı buat mı almalıyım?
İkisini ayrı tutmak isterseniz HTB100 ile HTBS100 birlikte kullanılır. Tek noktada toplamak isterseniz HTBC100 kombinasyon buatı her iki bağlantıyı aynı gövdede karşılar ve montaj noktası sayısını azaltır.
Bir besleme hattından kaç ısıtma devresi çıkarabilirim?
Bunun için HTB1000 dağıtım buatı kullanılır: 100 A yük, 750 V gerilim ve 2,5–35 mm² klemens kesiti. Devre sayısı, hattınızın toplam akım çekişine göre projelendirilmelidir.
Patlayıcı ortamda kullanabilir miyim?
Standart ürün Exproof sertifikalı olarak sevk edilmez. Exproof / ATEX ortamlar için 1Ex e IIC T3…T6 Gb X uygunluğunda gövde opsiyonu vardır; bu gövdeler için satın alma öncesi iletişime geçilmesi gerekir.
