Çatı ve oluk ısıtma sistemleri
Eriyen karın saçakta yeniden donmasıyla oluşan buz bariyeri, çatıdaki hasarın asıl sebebidir. Isıtma kablosu drenaj yoluna yerleştirilir; sensör soğuğu ve nemi birlikte okur, sistem yalnızca risk varken çalışır.
Buz bariyeri neden oluşur?
Sorun karın ağırlığı değil, suyun gidecek yeri olmaması. Çatının ısınan ve ısınmayan bölgeleri arasındaki sıcaklık farkı şu döngüyü kurar:
- Bina ısısıyla ısınan çatı bölgesinde kar erir
- 1
- Eriyen su, soğuk kalan saçak ve oluğa doğru akar
- 2
- Orada tekrar donar — buz bariyeri oluşur
- 3
- Döngü tekrar eder, buz katmanı kalınlaşır
- 4
- Su geri teper, yalıtımın altına girer; buz sarkıtları oluşur
- 5
Oluk, yağmur iniş borusu ve çatı kenarları “soğuk çatı” bölgesidir. Yapısal hasarın neredeyse tamamı bu üç noktada başlar — sistem de bu yüzden çatının tamamına değil, suyun geçtiği yola döşenir.
Sorun çatının neresinde?

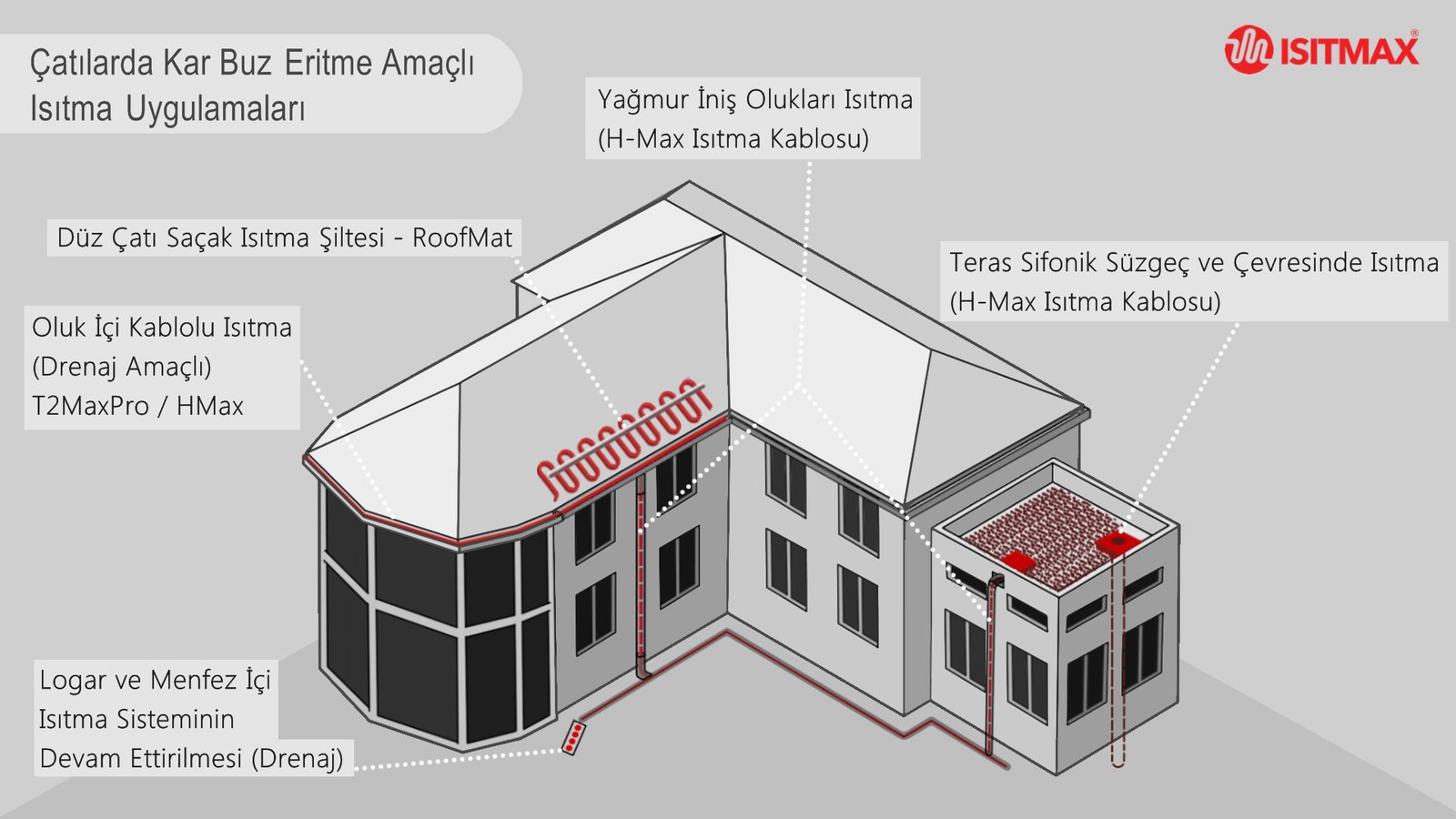

Dört farklı problem, dört farklı uygulama. Hangisinin gerektiğini çatının şekli değil, yaşadığınız sorun belirler.

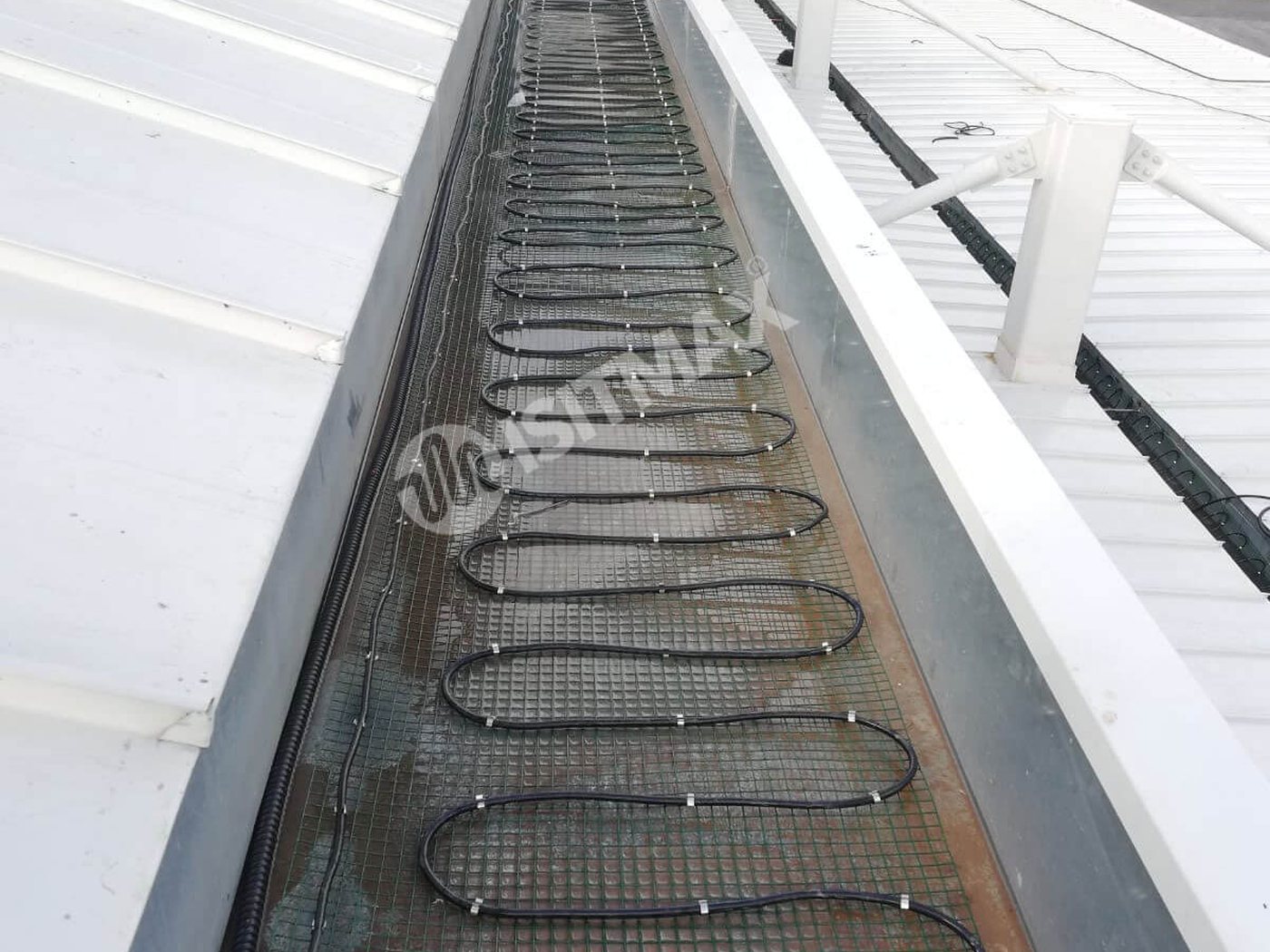

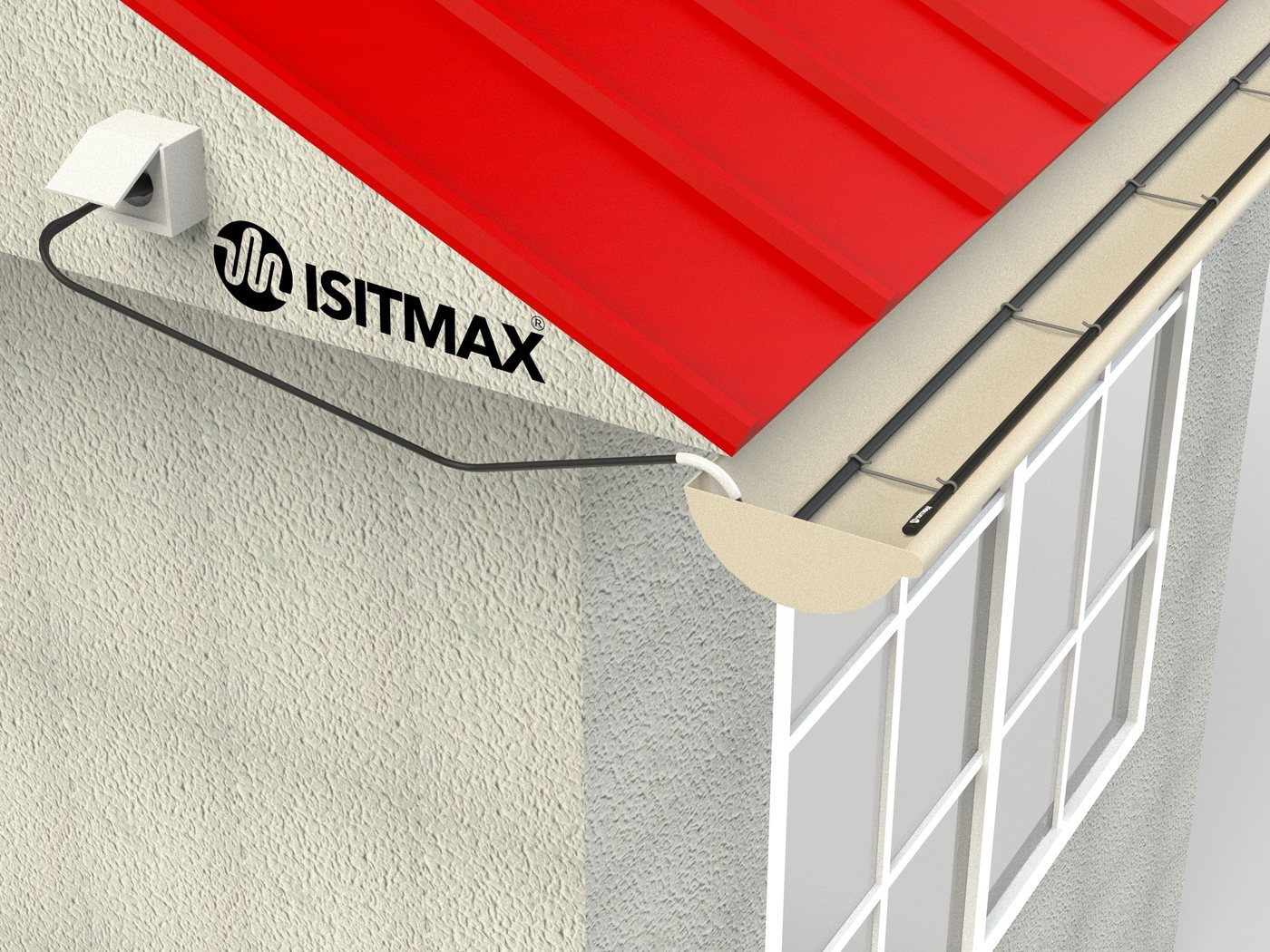

Oluk, dere ve yağmur iniş borusu
En yaygın uygulama. Kablo oluk boyunca serilir ve iniş borusunun içine sarkıtılır; erimiş suya kesintisiz bir yol açar. 10–20 cm oluklarda tek sıra, 20 cm’den itibaren çift sıra kablo kullanılır; 30 cm’den itibaren çift sıra kablo ile RoofMat şilte arasından seçim yapılır. Membran, beton ve metal tüm oluk türlerine uygundur.
- Oluk ve dere içi
- Metal olukta 30 W/m · PVC olukta 20 W/m
- PVC iniş borusu
- 20 W/m
- Metal iniş borusu
- 30 W/m
- Montaj
- Oluk içi klips · boru içi askı

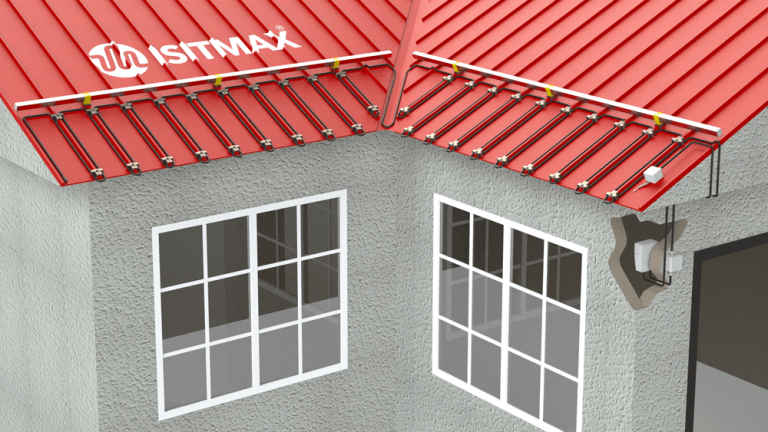

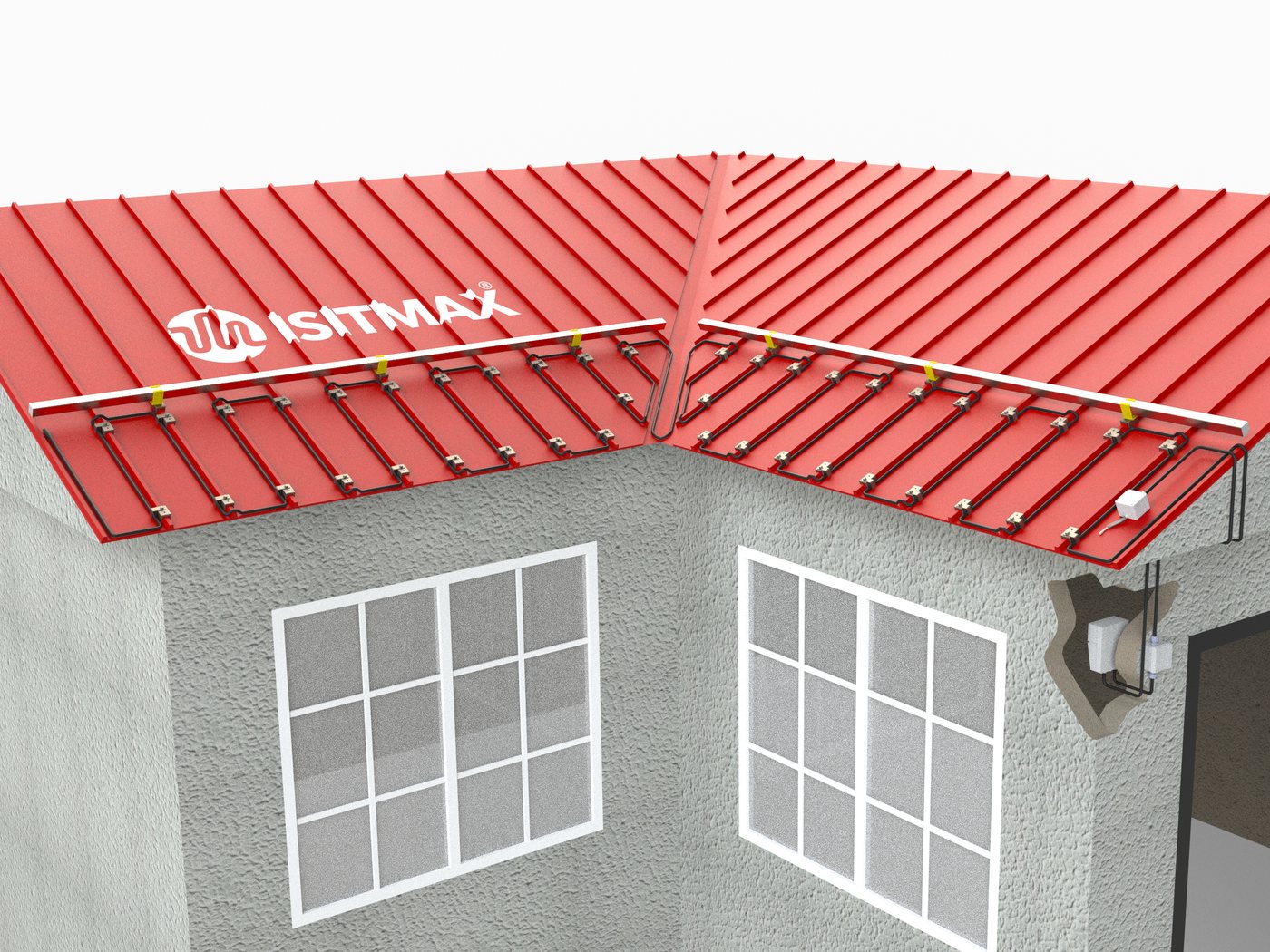

Çatı kenarı ve saçak
Buz sarkıtı ve kar kütlesinin düşmesi sorunu. Kenardaki kar büyük bir kütle halinde değil, küçük parçalar halinde erir. Sert iklim bölgelerinde ısıtılan şerit genişletilerek bariyerin oluşacağı hat yukarı taşınır. Yüksek eğimli çatılarda kar tutucuyla birlikte kullanılır.
- Güç
- 350 W/m²
- Isıtıcı
- RoofMat metal şilte · 30–100 cm bant
- Montaj
- Kenet aparatı ya da klips, çatı delinmez
- Birlikte kullanım
- Kar tutucu

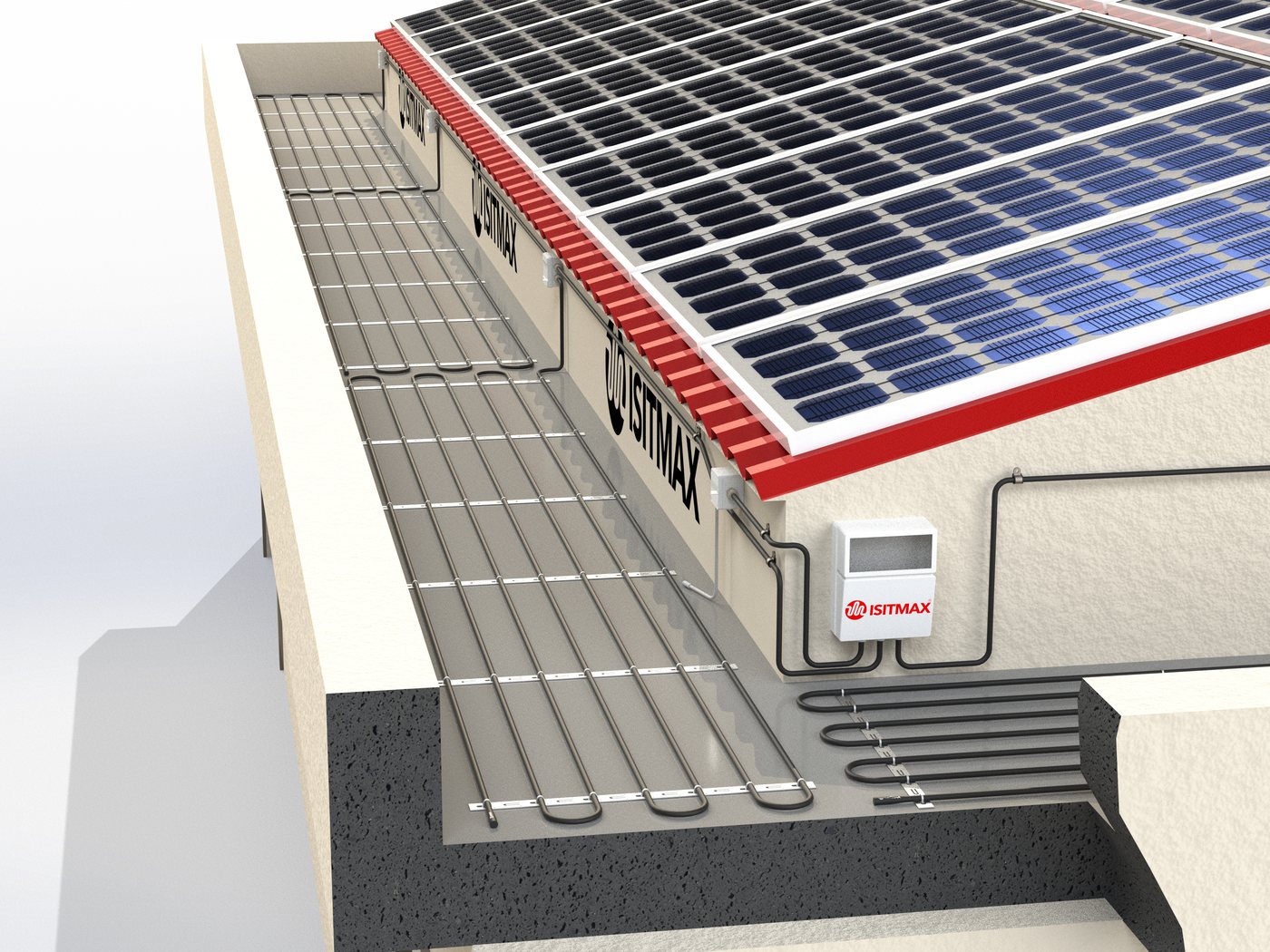

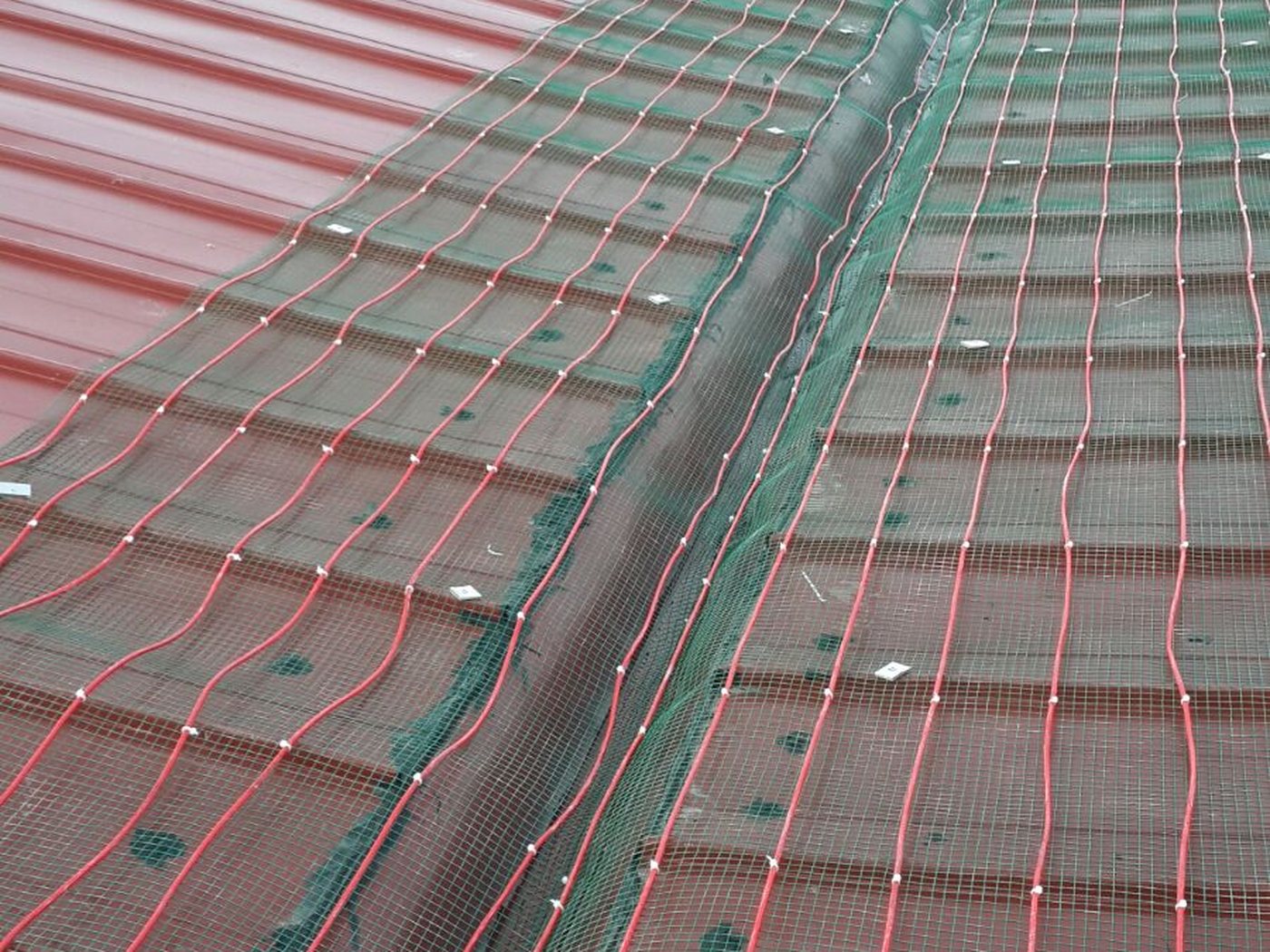

Çatı yüzeyi — kar yükü
Düşük eğimli geniş çatılar için: fabrika, hangar, sandwich panel. İki kurulum biçimi var: kritik bölgeleri yoğun ısıtmak ya da tüm yüzeyi seyreltik ısıtmak.
- Yoğun — risk bölgeleri
- 350 W/m² (10–12 m kablo)
- Seyreltik — tüm yüzey
- 80 W/m² (2,5 m kablo)
- Kablo
- HMax metal zırhlı
- Montaj
- Kenet aksesuarı

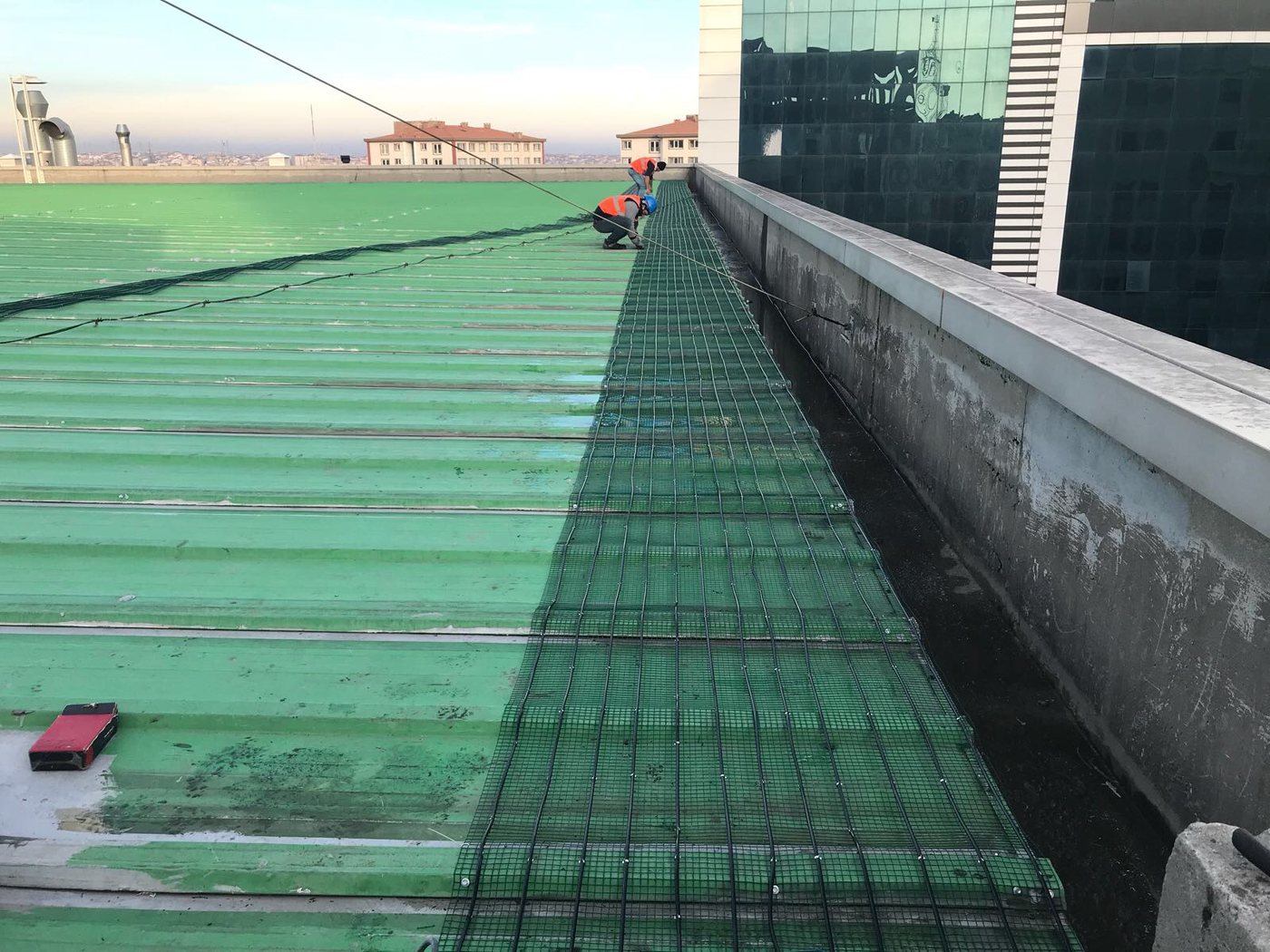

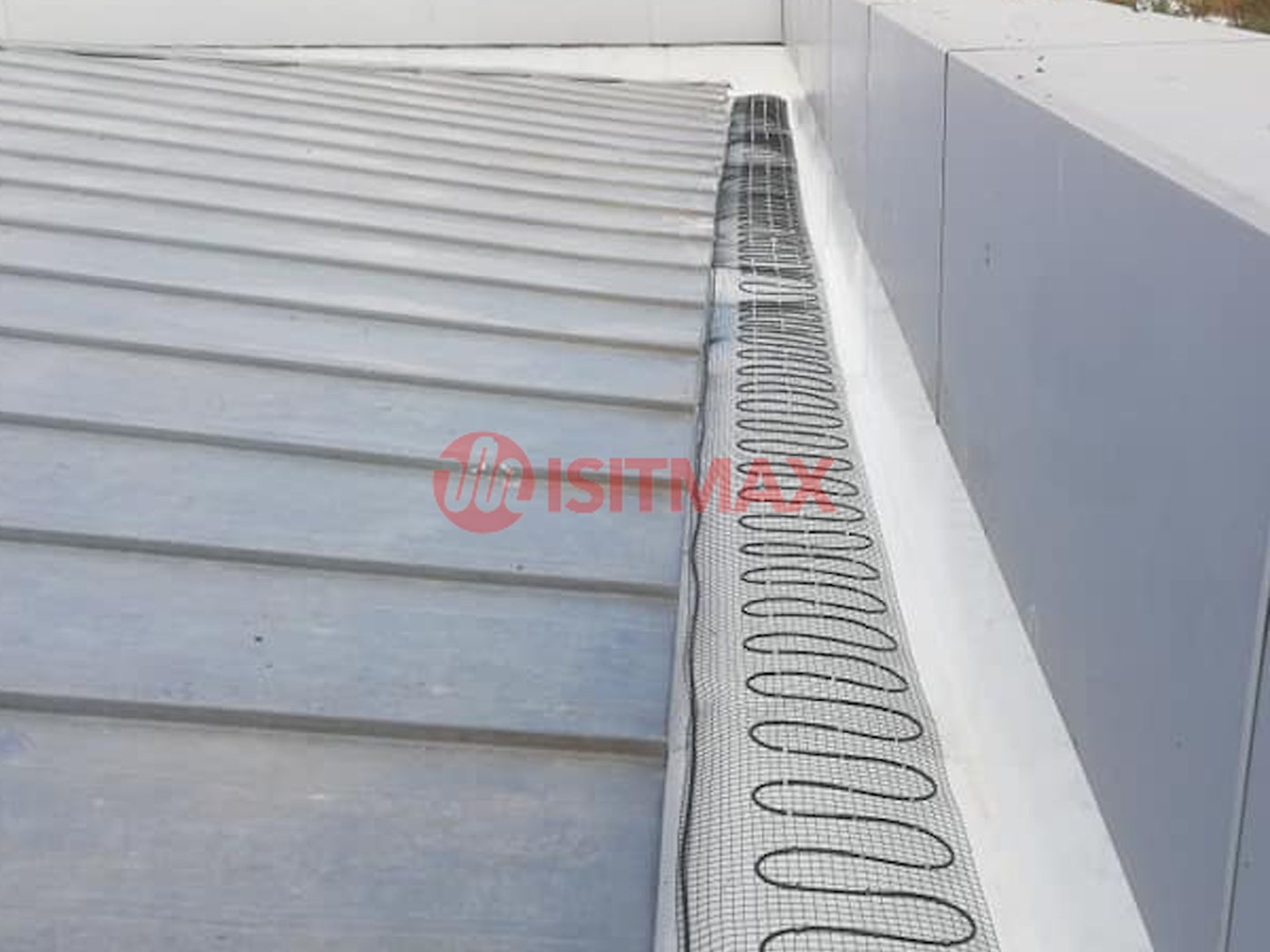

Parapet ve çatı yüzeyi ısıtma

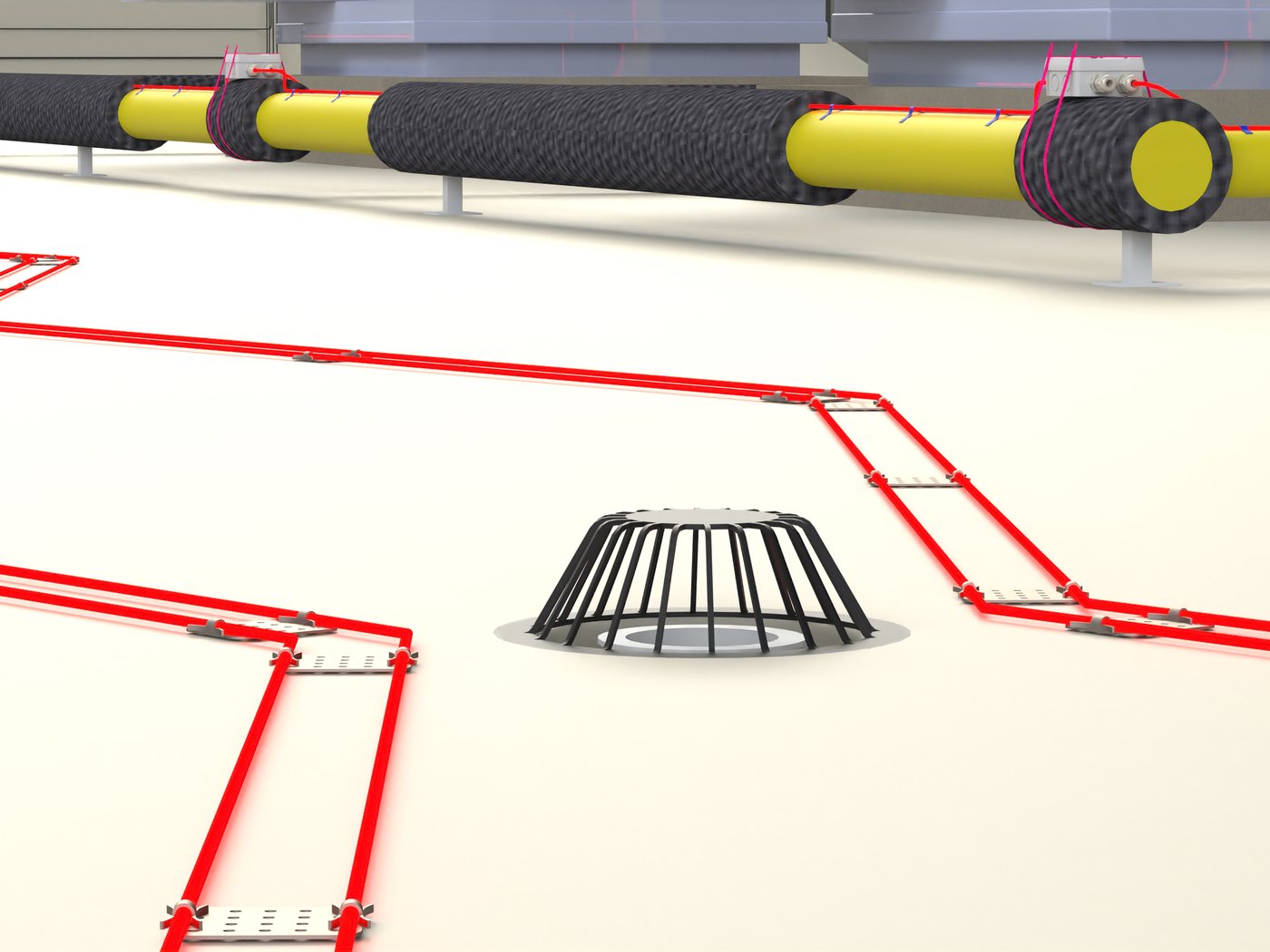

Düz teras — süzgeç, parapet ve ekipman
Düz çatıda su tek noktadan tahliye edilir; o nokta donarsa su çatının üzerinde birikir. Süzgeç çevresi, gizli oluk, parapet dibi ve sifonik süzgeçler ayrı ayrı ısıtılır. Aynı çatıdaki paket tipi klima boruları ve telekom ekipmanı da don koruması ister.
- Uygulama
- Süzgeç çevresi · gizli oluk · parapet
- Zemin
- Membran · seramik · beton
- Ekipman
- Klima borusu · sifonik süzgeç
- Kablo
- Kendinden regüleli
Düz teras süzgeç ısıtma · Klima borularında don önleme
Uygulamaya göre güç ve kablo
Oluk ve boru içi uygulamalar metre başına, yüzey uygulamaları metrekare başına hesaplanır.
| Uygulama | Güç | Kablo | Montaj |
|---|---|---|---|
| Oluk ve dere | Metal 30 W/m · PVC 20 W/m | HMax kendinden regüleli · 30–50 cm RoofMat şilte | Oluk içi klips ya da şilte |
| Yağmur iniş — PVC | 20 W/m | Kendinden regüleli | Boru içi tek hat |
| Yağmur iniş — metal | 30 W/m | Kendinden regüleli | Boru içi tek hat |
| Çatı kenarı ve saçak | 350 W/m² | RoofMat metal şilte | Kenet aparatı ya da klips |
| Çatı yüzeyi — yoğun | 350 W/m² | HMax | Kenet aksesuarı |
| Çatı yüzeyi — seyreltik | 80 W/m² | HMax | Kenet aksesuarı |
Birim fiyatlar: RoofMat şilte ₺6.500/m² + KDV — oluk içinde ve çatı kenarı saçakta aynı fiyat; metre karşılığı 30 cm ₺1.950 · 40 cm ₺2.600 · 50 cm ₺3.250 · 60 cm ₺3.900 · 100 cm ₺6.500. Oluk ve iniş borusu için HMax kendinden regüleli kablo ₺482/m + KDV (çift sıra döşendiğinde ₺964/m). Geniş çatı yüzeyi ısıtması proje bazlı fiyatlanır. Kontrol panosu bir kez eklenir: Ekoline ₺24.480 · Proline Çatı ₺41.600 (sıcaklık + harici nem sensörü) · Maxline Çatı ₺62.080 + KDV (EBERLE sıcaklık + nem). Aynı çatıda saçak, oluk ve iniş borusu birlikte yapılıyorsa tek pano üçünü birden yönetir; üç ayrı pano alınmaz.
Uygun çatı tipleri: metal kenet, kiremit, membran, sandwich panel, beton ve seramik. Her tip için montaj tekniği ve sabitleme aksesuarı farklıdır.
Projelendirmeden önce bilinmesi gerekenler
Sistemin amacı karı tamamen eritmek değildir
1 metre kar kütlesini eritecek bir sistem ne ekonomik olur ne de gerekir. Amaç, biriken karın belli aralıklarla eriyerek küçük parçalara ayrılmasını sağlamak ve suyun tahliye yolunu açık tutmaktır. Bu ayrım güç hesabını ve dolayısıyla maliyeti doğrudan değiştirir.
Kar tutucu ile ısıtma birbirinin alternatifi değil
Kar tutucu, ısınan çatı bölgesinde karın toplu halde kaymasını engeller. Isıtma sistemi ise soğuk çatı bölgesinde birikimi önler. Yüksek eğimli çatılarda ikisi birlikte kullanılır; biri diğerinin yerine geçmez.
Kablo açık havada çalışır
Çatı kablosu zeminin altında değil, güneşe ve yağmura açık durur. Bu yüzden HMax serisi UV dayanımlı ve metal zırhlı üretilir. İç mekan için üretilmiş bir ısıtma kablosunun çatıda kullanılması birkaç sezon içinde arızaya yol açar.
Sensörün yeri sonucu belirler
Sistem sıcaklığın +2 °C altına inmesiyle devreye girer. Sensör gölgede kalan, rüzgâra kapalı bir noktaya konursa sistem gereğinden uzun çalışır; çok korunaklı bir yere konursa geç devreye girer. Nem sensörlü panolarda sistem yalnızca gerçek kar veya buzlanma riskinde çalışır.
Karar vermeden önce
Çatı ısıtma sistemi nasıl çalışır?
Hava sıcaklığı +2 °C’nin altına indiğinde ve yüzeyde nem algılandığında sensör sistemi otomatik devreye alır. Kablolar drenaj yolunu açık tutar, buz bariyeri oluşumunu engeller. Sıcaklık yükseldiğinde sistem kendiliğinden kapanır.
Kar yükünü tamamen eritir mi?
Hayır ve zaten amacı bu değil. Sistem, biriken karın belli aralıklarla eriyerek küçük parçalara ayrılmasını ve suyun tahliye edilmesini sağlar. Aşırı kar yükü beklenen çatılarda kar tutucuyla birlikte kullanılması önerilir.
Kış boyunca sürekli mi çalışır?
Nem sensörlü panoda hayır. Sistem iki koşulu birlikte arar: sıcaklığın eşik altına inmesi ve yüzeyde nem bulunması. Kuru soğukta kapalı kalır. Sezondaki toplam çalışma süresi, kar yağan gün sayısıyla doğru orantılıdır.
Hangi çatı türlerinde uygulanır?
Metal kenet, kiremit, membran, sandwich panel, beton ve seramik çatıların hepsinde. Fark kablo değil, sabitleme yöntemi: kenet çatıda özel kenet aksesuarı, kiremitte askı aparatı, membranda taşıyıcı profil kullanılır.
Mevcut çatıya sonradan yapılabilir mi?
Evet. Oluk, iniş borusu ve çatı kenarı uygulamaları yüzeye monte edildiği için çatı sökülmeden yapılır. İşlem çoğunlukla çatının kendisine dokunmadan, oluk hattı boyunca ilerler.
Bakım gerektirir mi?
Sezon başında panonun ve sensörün çalıştığının kontrol edilmesi, oluk içindeki yaprak ve çöpün temizlenmesi yeterlidir. Tıkalı bir olukta ısıtma sistemi de işe yaramaz.
Fiyat neye göre belirleniyor?
Oluk ve iniş borusu uygulamaları metre üzerinden, çatı kenarı ve yüzey uygulamaları metrekare üzerinden hesaplanır; buna kontrol panosu ve sensör eklenir. Güncel malzeme fiyatları için çatı ısıtma malzeme fiyatları sayfasına bakabilir, proje için teklif isteyebilirsiniz.
Neyi, ne kadar süreyle kapsıyor
- Isıtma sistemi — imalat hatası
- 10 yıl
- Kontrol ünitesi, elektronik ve elektrik malzemeleri
- 2 yıl
Garanti kapsamı, ücretsiz ürün değişimi ya da fatura bedelinin iadesi şeklinde gerçekleşir. Kontrol ünitesi, elektronik ve elektrik malzemeleri 2 yıl üretici garantisi kapsamındadır. Montajın ISITMAX personeli tarafından yapılması garanti koşullarını değiştirmez. Garanti süresi ürün faturasıyla otomatik başlar; tüm kademeler SafeMax garanti programı sayfasında.
Bu çözümdeki ürünler
Çatı Oluk Dere ısıtma Fiyat aralığı: ₺ 4.820,00 - ₺ 208.330,00 +kdv
Yağmur İniş Borusu ısıtma Fiyat aralığı: ₺ 2.410,00 - ₺ 110.280,00 +kdv
Çatı Kenarı Saçak ısıtma Fiyat aralığı: ₺ 9.750,00 - ₺ 387.080,00 +kdv
Kar ve Buz Eritme Kablosu Fiyat aralığı: ₺ 232,00 - ₺ 900,00 +kdv
Beton Altı Kar ve Buz Eritme Fiyat aralığı: ₺ 44.560,00 - ₺ 322.440,00 +kdvRampa Teker İzi Isıtma Fiyat aralığı: ₺ 49.580,00 - ₺ 432.880,00 +kdv
Merdiven ve Bina Girişi Isıtma Fiyat aralığı: ₺ 44.560,00 - ₺ 322.440,00 +kdvOluk metresini ve çatı tipini söyleyin, hesabı çıkaralım
Oluk uzunluğu, iniş borusu sayısı, çatı tipi ve il bilgisiyle doğru gücü ve pano tipini belirleyip aynı gün dönüş yapıyoruz.
CE · GOST · EAC belgeli
10 yıl imalat hatası garantisi
