Soğuk hava deposu döşeme koruma sistemi
Soğuk hava depolarında (-25°C ve altı) zemin altındaki toprak zamanla donar. Bu donma, zemin kabarması (frost heave) olarak bilinen ciddi yapısal hasarlara yol açar. ISITMAX döşeme koruma sistemleri, zemin altına döşenen ısıtma kabloları ile toprağın donma noktasının üzerinde kalmasını sağlar.
Hangi Sistemi Seçmeliyim?
İki farklı döşeme koruma sistemi sunuyoruz. Her ikisinde de aynı ısıtma teknolojisi kullanılmaktadır, fark sadece montaj şeklindedir.
Kablolu Sistem (TmaxPro)
Hasır donatı üzerine sabitleme aparatları ile beton öncesi montaj.
- Esnek döşeme imkanı
- Düzensiz şekilli alanlar için ideal
- Sahada kesilebilir kablo
- Özel projeler için uygun
- 1 m²’de 4 metre kablo (standart)
- 1 m²’de 8 metre kablo (yedekli)
Şilteli Sistem (ProMat)
Fabrikasyon olarak hazırlanmış ısıtma şilteleri ile hızlı montaj.
- Hızlı ve kolay montaj
- Standart dikdörtgen alanlar için ideal
- Fabrikasyon üretim kalitesi
- Şap üstü uygulamaya uygun
- 100 Watt/m² standart güç
- Projeye özel ölçü
Zemin Donması Neden Tehlikeli?
Döşeme koruma sistemi olmayan soğuk depolarda zemin donması genellikle 3-5 yıl içinde başlar. Hasar oluştuktan sonra onarım maliyeti, önleme maliyetinin 10 katına kadar çıkabilir.
| Sorun | Sonuç | Maliyet Etkisi |
|---|---|---|
| Zemin Kabarması (Frost Heave) | Donmuş toprak genleşerek zemini yukarı iter | Yapısal hasar |
| Beton Çatlakları | Kabarma sonucu döşemede çatlaklar oluşur | Zemin yenileme |
| Raf Sistemi Hasarı | Eğilen zemin raf sistemlerini bozar | Ekipman kaybı |
| Kapı Sıkışması | Zemin seviyesi değişimi kapı açılmasını engeller | Operasyon durması |
| Ürün Kayıpları | Devrilme, hasar ve sıcaklık kaybı riskleri | Stok kaybı |
Dikkat: Mevcut depolara uygulama için zemin söküm ve yeniden döküm gerekir. Yeni depo projelerinizde erken aşamada bizimle iletişime geçmenizi öneririz.
Sistem Nasıl Çalışır?

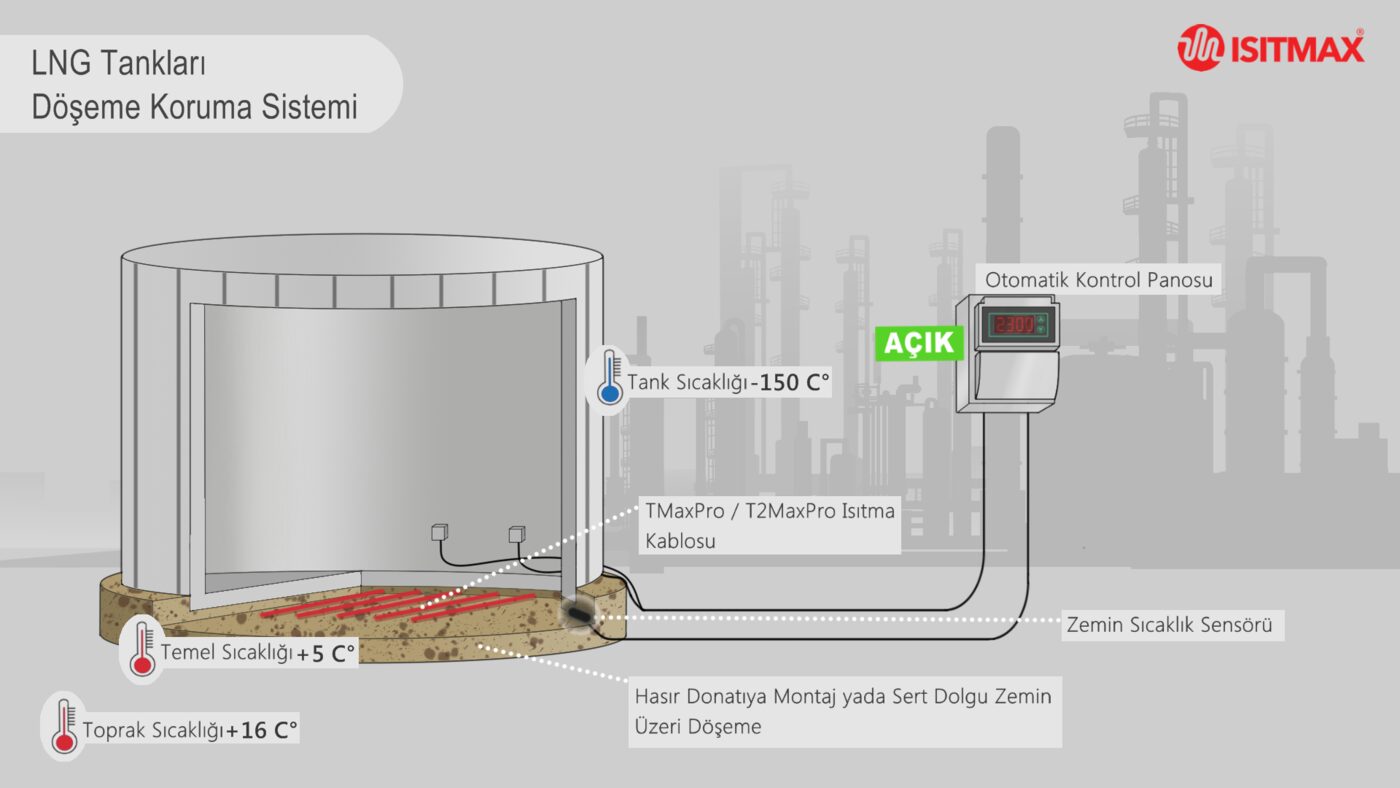

Döşeme koruma sistemi, zemin betonu altına döşenen ısıtma kabloları ve EkoPanel kontrol ünitesinden oluşur:

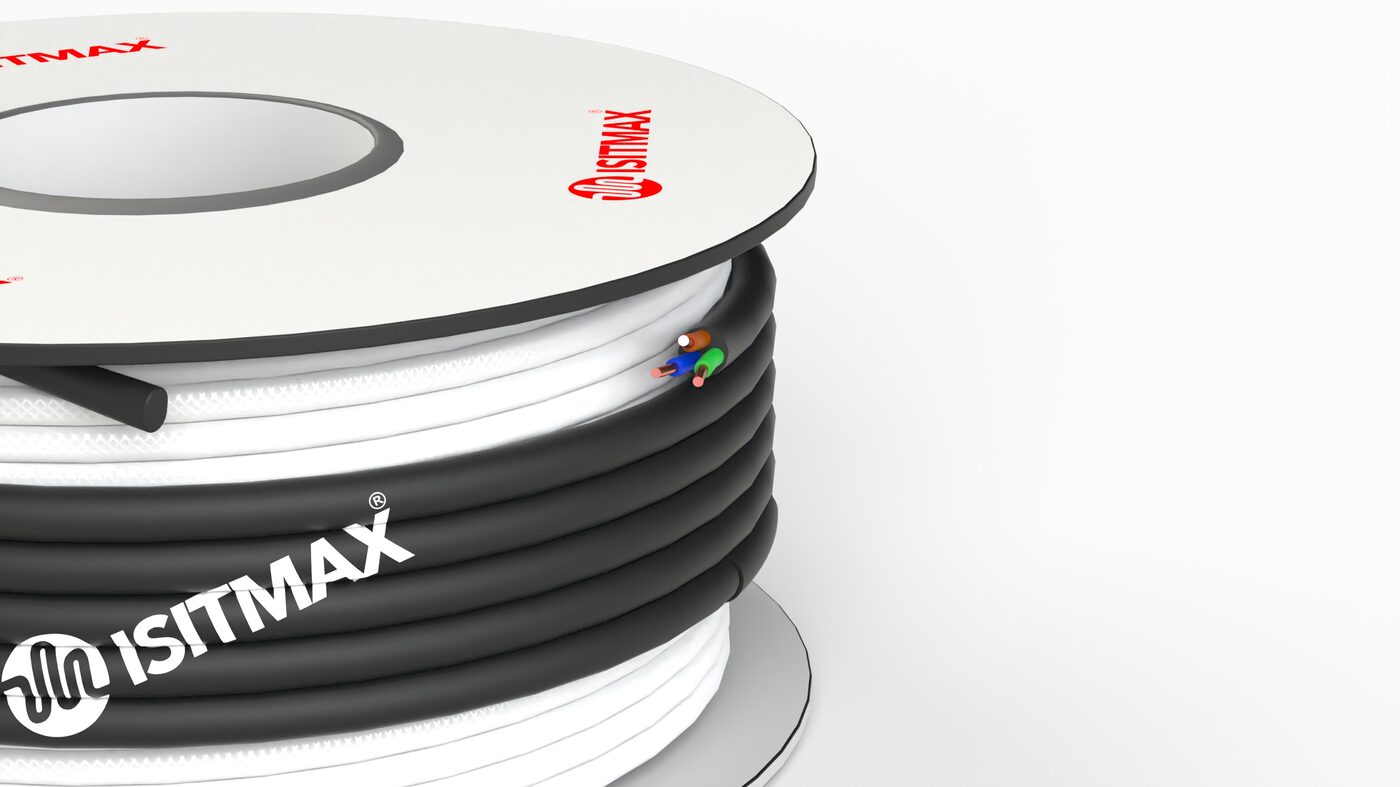

- Isıtma Kabloları: Yalıtım levhası üzerine döşenen TmaxPro kablolar veya ProMat şilteler zemine kontrollü ısı verir
- Sıcaklık Sensörü: Zemin altı sıcaklığını sürekli izler

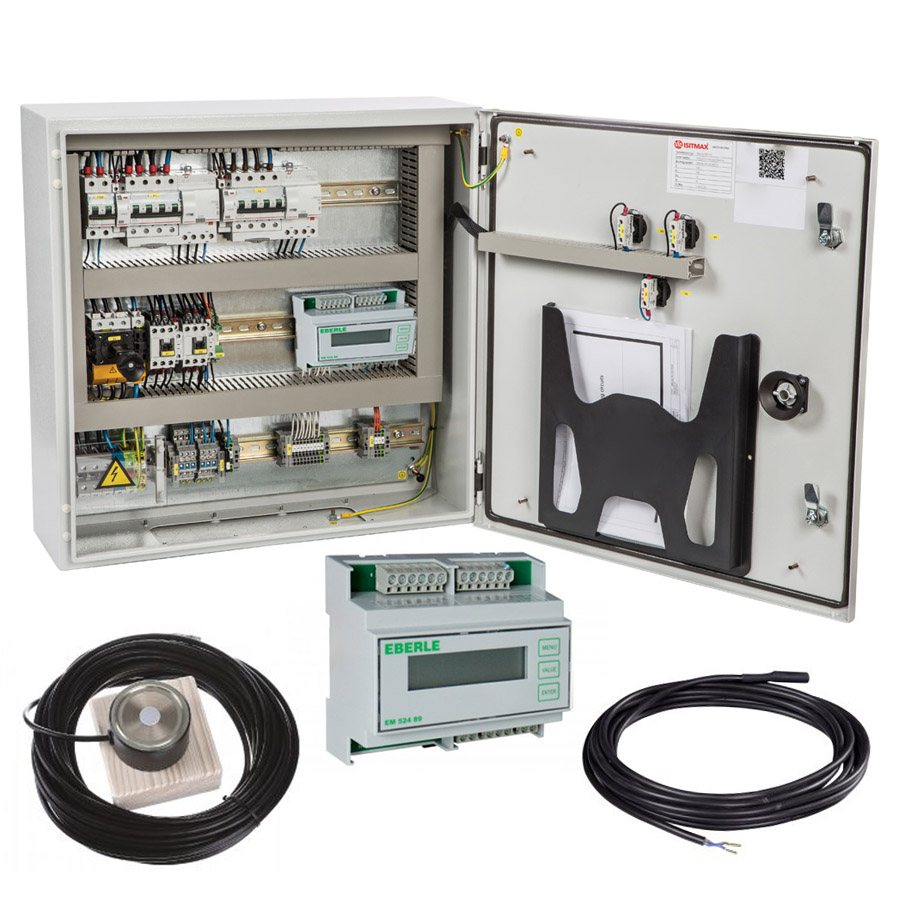

- EkoPanel: Sıcaklık +2°C’nin altına düştüğünde sistemi otomatik devreye alır
- Enerji Tasarrufu: Hedef sıcaklığa ulaşıldığında sistem kapanır
Teknik Özellikler
| Özellik | Kablolu Sistem (TmaxPro) | Şilteli Sistem (ProMat) |
|---|---|---|
| Isıtma Elemanı | Sabit güç kablosu | Kablo + şilte |
| Güç | 17 W/m (standart) | 100 W/m² |
| Çalışma Sıcaklığı | -40°C’ye kadar | -40°C’ye kadar |
| İletken İzolasyonu | XLPE | XLPE |
| Dış Kılıf | TPV / TPU | TPV / TPU |
| Topraklama | Bakır örgülü | Bakır örgülü |
| Rezistans | 0.058 – 7.5 Ω/m | Proje bazlı |
| Montaj | Hasır donatı üzeri | Şap üstü / altı |
Standart ve Yedekli Sistem
Standart Sistem
Genel amaçlı soğuk depolar için ekonomik çözüm.
- 1 m²’de 4 metre kablo
- Tek ısıtma devresi
- 1x EkoPanel kontrol
- Uygun maliyet
Yedekli Sistem
Kritik depolar için kesintisiz koruma.
- 1 m²’de 8 metre kablo
- İki bağımsız ısıtma devresi
- 2x EkoPanel kontrol
- Arıza durumunda yedek devreye girer
- Sigorta şirketleri tarafından önerilir
Neden Yedekli Sistem? Kritik soğuk depolarda (ilaç, aşı, değerli gıda) zemin donması ciddi maddi kayıplara yol açabilir. Yedekli sistem, ana sistemde arıza olsa bile korumayı sürdürür.
Uygulama Süreci
- Keşif: Depo ölçüleri, çalışma sıcaklığı ve zemin durumu analizi
- Projelendirme: Isı kaybı hesabı, kablo/şilte seçimi, güç hesaplaması
- Üretim: Projeye özel kablo kesimi veya şilte üretimi
- Montaj: Yalıtım üzerine kablo/şilte döşeme
- Beton: Koruyucu beton tabakası dökümü
- Devreye Alma: EkoPanel montajı, test ve ayar
Neden ISITMAX?
- 1995’ten bu yana: endüstriyel ısıtma alanında faaliyet
- Yerli üretim: Türkiye’de tasarım ve üretim, hızlı teslimat
- Mühendislik desteği: Ücretsiz keşif ve projelendirme
- Anahtar teslim: Tasarımdan montaja, devreye almadan bakıma
- Geniş referans: soğuk depo projeleri
- Hassas endüstriyel sıcaklık ekipmanları ve sensörleri ile sistem optimum zemin sıcaklığını garanti eder
Garanti
10 Yıl SafeMax Garantisi
TmaxPro kablo ve ProMat şilte beton altı uygulamalarda 10 yıl SafeMax garantisi, EkoPanel kontrol ünitesi ve sensörler 2 yıl imalatçı garantisi kapsamındadır.
Teknik Destek
Mühendislik ekibimiz, projelendirmeden devreye almaya kadar her aşamada destek sağlar.
Sıkça Sorulan Sorular
Mevcut depoma döşeme koruma sistemi kurulabilir mi?
Mevcut depolara uygulama için zemin söküm ve yeniden döküm gerekir. Bu nedenle yeni depo projelerinde erken aşamada planlama yapılması önerilir.
Kablolu mu şilteli mi tercih etmeliyim?
Düzensiz şekilli alanlar ve hasır donatı üzeri uygulamalar için kablolu sistem, standart dikdörtgen alanlar ve şap üstü uygulamalar için şilteli sistem tercih edilir.
Enerji tüketimi ne kadar?
Sistem sadece zemin sıcaklığı +2°C’nin altına düştüğünde devreye girer. EkoPanel kontrol ünitesi ile otomatik açma/kapama sayesinde enerji tüketimi minimize edilir.
Yedekli sistem neden gerekli?
Kritik depolarda (ilaç, aşı, değerli gıda) zemin donması ciddi maddi kayıplara yol açabilir. Yedekli sistem, ana sistemde arıza olsa bile korumayı sürdürür. Sigorta şirketleri tarafından önerilir.
Sistemin ömrü ne kadar?
Doğru montaj koşullarında kablolar sorunsuz çalışır. Bakım gerektirmeyen yapısıyla uzun vadeli ekonomik çözüm sunar.
Montaj süresi ne kadar?
Montaj süresi depo büyüklüğüne göre değişir. Ortalama 100 m² alan için kablo/şilte döşeme 1-2 gün sürer. Beton dökümü ve kürlenme süresi ayrıca hesaplanmalıdır.
Soğuk hava deponuz için teklif alın
Ücretsiz keşif ve projelendirme. Mühendislik ekibimiz, deponuzun ihtiyaçlarını yerinde analiz ederek size özel çözüm sunar. Detaylı fizibilite raporu ve maliyet analizi için bizimle iletişime geçin.
