Soğuk Hava Deposu Yerden Isıtma Kablosu

Soğuk hava deposu yerden ısıtma kablosu, deponun beton döşemesinin altındaki toprağı donma noktasının üzerinde tutan elektrikli bir sistemdir. Amaç deponun içini ısıtmak değildir — amaç, eksi sıcaklıkta çalışan bir hacmin altındaki toprağın donup genleşmesini ve döşemeyi aşağıdan yukarı kaldırmasını önlemektir. Isıtıcı olarak 17 W/m sabit güçlü TMax kablosu kullanılır: her 1 m² için ortalama 4 metre kablo döşenir ve sistem Ekoline kontrol ünitesiyle birlikte gelir. Kablo formu, alanı dar, köşeli ya da düzensiz olan depolarda serim aralığını sahada ayarlayabilmenizi sağlar.

Yukarıdaki seçiciden deponuzun ısıtılacak alanını işaretleyin; fiyat sayfanın başında belirir. Alanınız listede yoksa ya da kat planınız düzensizse krokinizi WhatsApp ya da E-posta gönder üzerinden gönderin, metrajı ve güç hesabını birlikte çıkaralım.

Soğuk hava deposu yerden ısıtma kablosu nedir?

Soğuk hava deposu yerden ısıtma kablosu, depo döşemesinin altına gömülen ve toprağı donma noktasının üzerinde tutan elektrikli bir ısıtma elemanıdır. ISITMAX bu iş için 17 W/m sabit güçlü TMax kablosunu üretir; kablo sahada hesaplanan metrajda hazırlanır, montaj aparatıyla birlikte gelir ve beton dökülmeden önce serilir.

Sistem üç parçadan oluşur: betona gömülen TMax kablo, döşeme içine yerleştirilen zemin sıcaklık sensörü ve bu ikisini yöneten Ekoline kontrol ünitesi. Sistemi siz açıp kapatmazsınız — sensör zemin sıcaklığını okur, ünite ayarlanan set değerinin altına inildiğinde kabloyu devreye alır, değere ulaşılınca keser. Böylece zemin donma noktasının üzerinde kalır ama gereksiz hiç çalışmaz.

Soğuk hava deposu yerden ısıtma kablosu sonradan yüzeye eklenen bir çözüm değildir. Kablo beton dökülürken içine girer; bu yüzden karar, zemin yapılırken ya da mevcut döşeme yenilenirken verilmelidir. Uygulama alanı yalnız gıda ve lojistik depoları da değildir: buzhaneler, ilaç ve aşı depoları, buz pistleri ve benzeri düşük sıcaklık ortamlarının dış mekân zeminlerine aynı sistem uygulanır.

Soğuk hava deposunda zemin neden ısıtılır?

Soğuk hava deposunda amaç ürünü ya da hacmi ısıtmak değildir — tam tersine, deponun kendisi soğutma tesisatıyla eksi sıcaklıkta tutulur. Sorun, o soğuğun durduğu yerde kalmamasıdır. İşlevleri gereği -40 °C’ye varan sıcaklıklara inen soğuk hava depoları, ne kadar iyi yalıtılırlarsa yalıtılsınlar tabanlarının altındaki toprağı zamanla soğuturlar.

Toprağın içindeki su sürekli eksi sıcaklıkta kalırsa donar. Suyun donarken hacminin büyümesi, bu sayfadaki sistemin var olma sebebidir: donan toprak genleşir ve üzerindeki beton döşemeyi aşağıdan yukarı doğru iter. Bu hareket bir defada olmaz, sezon sezon birikir. Sonucu döşemede çatlak, kotta kayma, kapı ve raf sistemlerinde sıkışma, ileri aşamada temelde yapısal hasar olarak görürsünüz.

Soğuk hava deposu yerden ısıtma kablosu bu zincirin ilk halkasını kırar: taban altındaki toprağı donma noktasının üzerinde tutar, böylece genleşme hiç başlamaz. Yan fayda da vardır — zemin donmadığı için ürün istifleme, transpalet hareketi ve depo içinde gezinme kolaylaşır.

Soğuk hava deposu yerden ısıtma kablosunda kaç metre kablo gerekir?

Metraj hesabının tek girdisi vardır: ısıtılacak zemin alanı. Standart uygulamada 1 m² için ortalama 4 metre TMax kablo gider. Kablo 17 W/m sabit güçlüdür; metrekareye düşen gücü merak ediyorsanız bu iki sayıyı çarpmanız yeterlidir. Metrajın bir sonucu daha vardır: 1 m²’ye 4 metre kablo sığdırmak, kablonun yaklaşık 25 cm aralıklarla döşenmesi demektir.

Hesabı kendiniz yapmak isterseniz iki adımdır. Önce ısıtılacak net alanı bulun, sonra dörtle çarpın. Örneğin net 60 m²’lik bir depo tabanı için 60 × 4 = 240 metre kablo gerekir; aynı depo yedekli kurulacaksa metraj 480 metreye çıkar.

Tablodaki değerler 1 m² = 4 metre kuralının doğrudan sonucudur, ayrı bir katsayı içermez. Gerçek siparişte metraj yukarı yuvarlanır: kablo sahada kısaltılamaz, bu yüzden hesap ile üretim arasındaki farkı biz kapatırız. Soğuk uçların pano konumuna kadar uzanması gerektiği için pano ile depo arasındaki mesafeyi de sipariş aşamasında öğreniriz.

Serim aralığının korunması metraj kadar önemlidir. Kablolar metrekarede istenen gücü verebilmek ve ısıyı tüm tabana yayabilmek için eşit aralıklarla döşenir. Hatların üst üste binmesi ya da birbirine çok yaklaşması engellenmelidir; temas eden iki hat o noktada yerel aşırı ısınma yaratır. Serim aralığını sahada koruyan şey montaj aparatıdır; kablo aparatın tırnaklarına oturarak ilerler ve döküm boyunca aralık bozulmaz.

Soğuk hava deposunda kablo mu şilte mi?

Bu sayfadaki ürün kablo formudur. Aynı TMax kablosu, taşıyıcı file üzerine fabrikada dizilmiş hâlde Soğuk Hava Deposu Yerden Isıtma Şiltesi (EasyMat) olarak da satılır. Seçim teknik bir tercihtir; ısıtıcının kendisi iki üründe de aynıdır ve 1 m² için 4 metre kuralı ikisinde de geçerlidir.

Tek hat mı, yedekli sistem mi?

Soğuk hava deposu yerden ısıtma kablosunda ikinci karar yedeklilik kararıdır. Yedekli sistem bir seçenektir, zorunluluk değildir. Mantığı basittir: 1 m² için 4 metre yerine 8 metre kablo, iki bağımsız hat hâlinde yan yana döşenir ve her hat kendi Ekoline kontrol ünitesinden yönetilir. Normal şartlarda tek hat çalışır; bir hatta arıza çıktığında ikincisi devreye alınarak koruma sürdürülür.

Bu düzenin değerini anlamak için alternatifine bakmak yeterlidir. Beton altında kalan bir hat arızalandığında onarım için tek yol döşemeye ulaşmaktır — bu, dolu bir soğuk hava deposunda ürünün taşınması, deponun devreden çıkarılması ve betonun kırılması demektir. İlaç, aşı ve değerli gıda depolarında bu duruşun maliyeti, ikinci hattın maliyetinin çok üzerindedir.

Ekoline kontrol ünitesi

Soğuk hava deposu yerden ısıtma kablosu, Ekoline kontrol ünitesiyle birlikte gelir ve ünite fiyata dahildir. Sistem otomatik olarak devreye girerek zeminde istenen sıcaklık değerine ulaşılmasını sağlar; böylece hem zeminin donması önlenir hem de ürün istifleme ve depo içinde gezinme kolaylaşır.

• Dijital sıcaklık göstergesi — zemin sıcaklığı ünite üzerinden okunur.
• Ayarlanabilir set sıcaklığı — soğuk hava deposu zemin koruması için önerilen değer +2 °C‘dir.
• Zemin sıcaklık sensörü — 3 metre kablolu; döşeme içine montaj borusuyla yerleştirilir.
• Otomatik açma ve kapama — sistemi elle yönetmeniz gerekmez.
• Düşük ve yüksek sıcaklık alarmı — zemin beklenen bandın dışına çıktığında uyarır.
• 16 A kontaktör çıkışı — ısıtma hattı kontaktör üzerinden anahtarlanır.

Sensörün konumu, ünitenin doğru çalışmasını belirleyen tek en önemli montaj detayıdır. Sensör iki ısıtma hattının ortasına, kablonun kendisine temas etmeyecek biçimde yerleştirilir. Kabloya yapışık bir sensör zemini değil kabloyu ölçer; sistem erken keser ve zemin hedeflenen sıcaklığa hiç ulaşmaz. Sensörün boru içinden geçirilmesinin sebebi de budur: bir arıza durumunda sensör beton kırılmadan değiştirilebilir.

Kime uygun, kime uygun değil

Teknik özellikler

Fiyat nasıl oluşuyor, fiyata ne dahil?

Soğuk hava deposu zemin korumasında tutarı belirleyen iki kalem vardır: döşenen kablo metrajı ve kontrol ünitesi sayısı. Metrajı depo alanınız belirler — 1 m² için ortalama 4 metre TMax kablo gider. Kontrol ünitesi standart sistemde bir adettir.

Yedekli sistem seçerseniz her iki kalem de ikiye katlanır: 4 metre yerine 8 metre kablo, bir yerine iki Ekoline. Başka bir kalem eklenmez. Aynı kablonun şilte formunda ise taşıyıcı ve fabrikasyon montaj işçiliği için ayrıca sarf malzeme bedeli uygulanır; kablo formunda böyle bir kalem yoktur.

Depo alanınızı, kroki ölçülerinizi ve pano ile depo arasındaki mesafeyi ilettiğinizde metraj, güç hesabı ve fiyat teklifi ücretsiz çıkarılır. Fiyatlar KDV hariçtir.

• Depo alanınıza göre hesaplanmış TMax ısıtma kablosu ve serim aralığını koruyan montaj aparatı.
• Ekoline kontrol ünitesi — yedekli sistemde iki adet.
• Zemin sıcaklık sensörü ve montaj borusu, ünite başına bir adet.
• Türkçe kurulum kılavuzu, garanti belgesi ve fatura.

Kurulum nasıl yapılır?

Soğuk hava deposu yerden ısıtma kablosunun kurulumu beton dökümüyle iç içe yürür ve geri dönüşü yoktur — döküm bittikten sonra kabloya ulaşmak betonu kırmak demektir. Serim işini kendi ekibinizle yapabilirsiniz; kontrol ünitesine bağlantı ve besleme hattı ise yetkili bir elektrikçiye bırakılmalıdır.

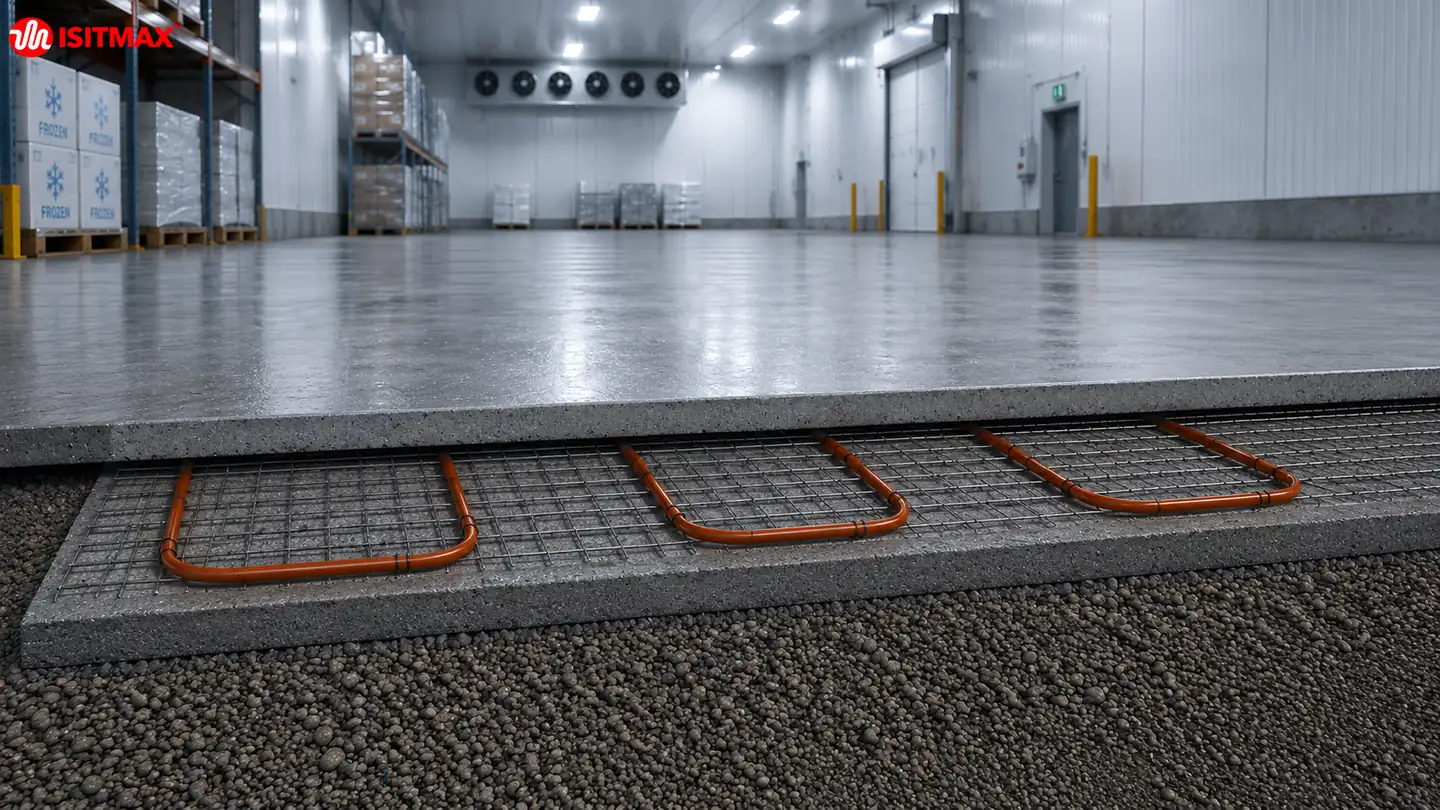

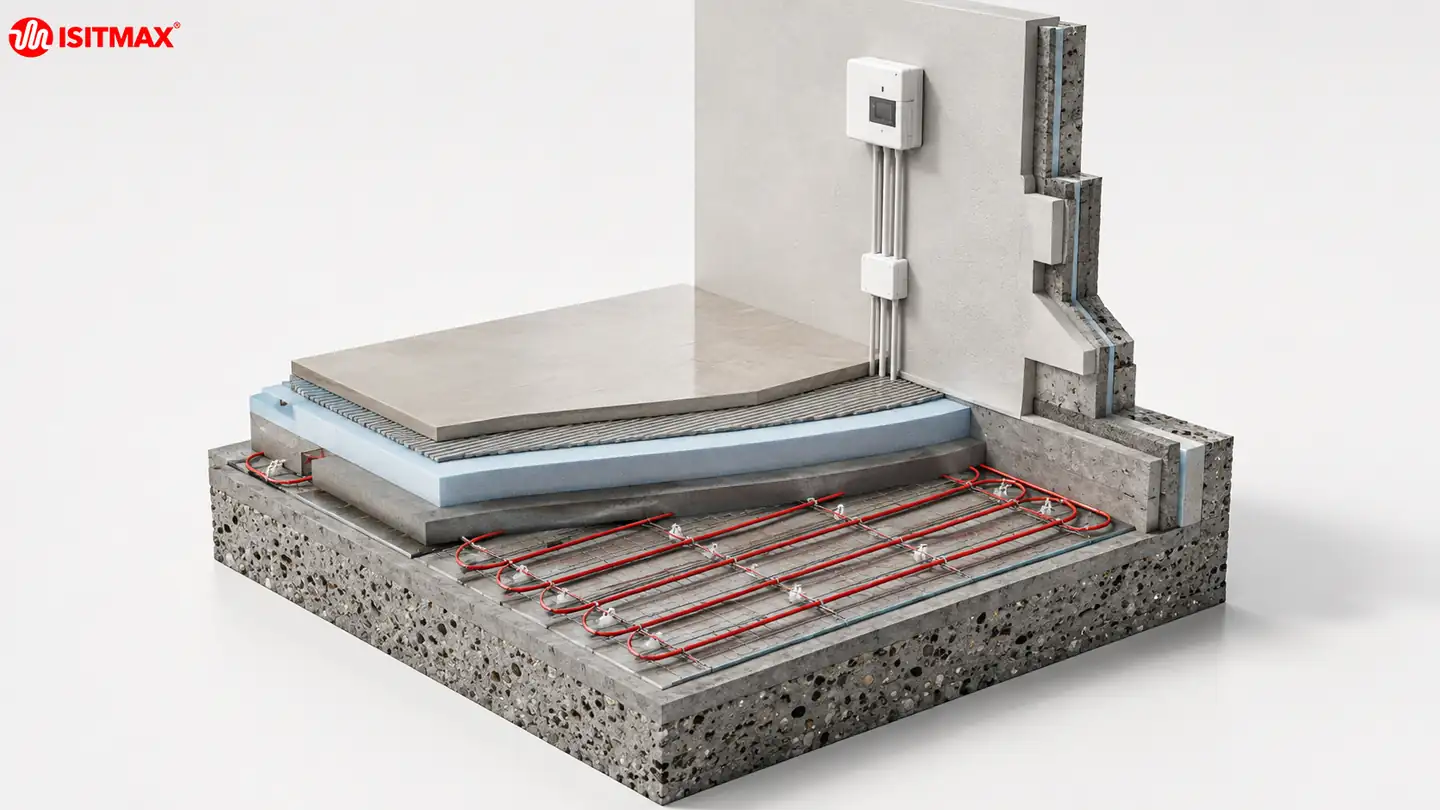

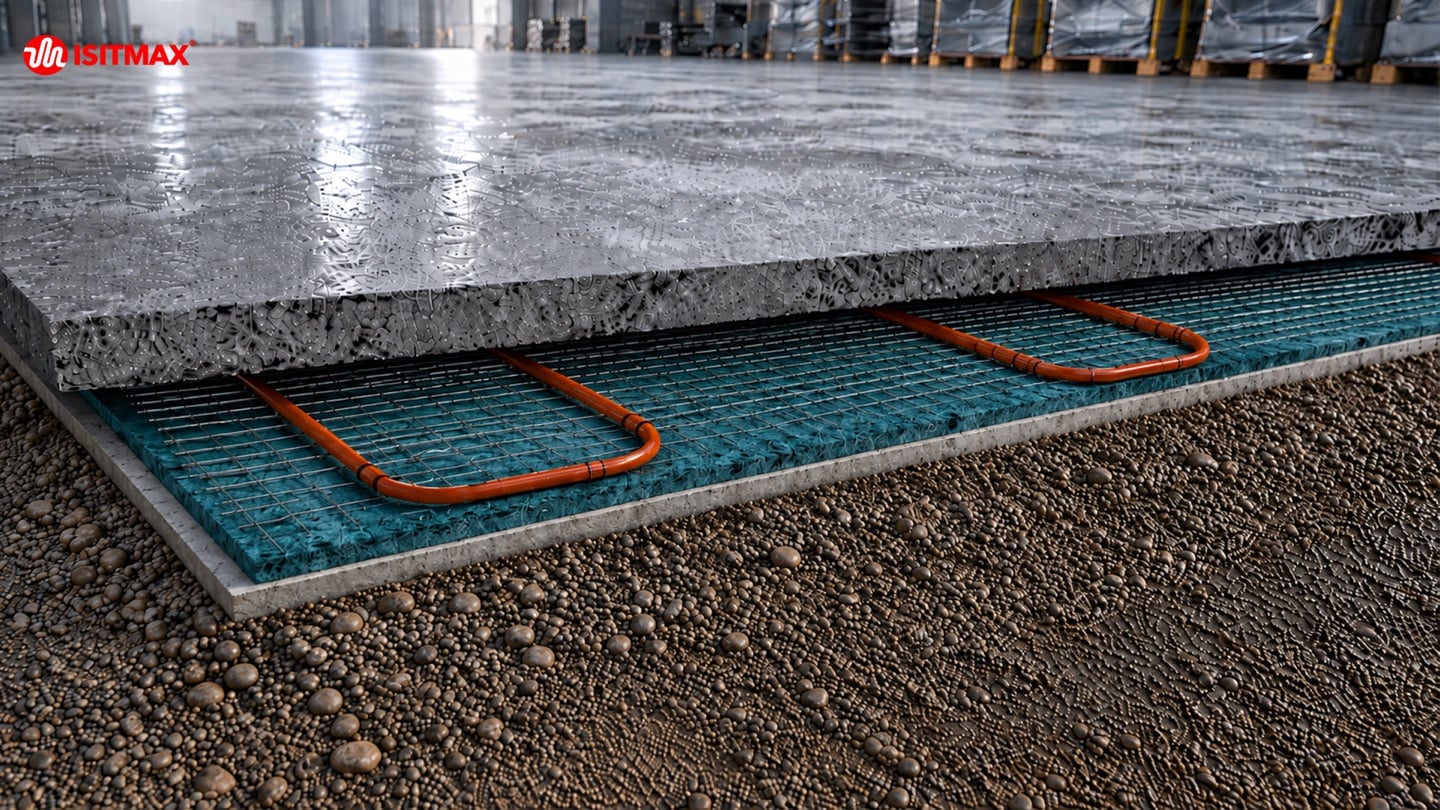

1. Yalıtım. Zemine uygun kalınlıkta ısı yalıtım levhası serilir. Yalıtım, ısının aşağı yerine yukarı gitmesini sağladığı için sistemin verimini doğrudan belirler.
2. Hasır donatı. Yalıtım üzerine hasır demir döşenir. Kablo bu hasıra bağlanacaksa konumu şimdiden planlanır.
3. Kablo döşeme. TMax kablolar kurulum kılavuzunda belirtilen aralıklarla hasır demire ya da montaj aparatına sabitlenir. Hatlar kesişmez, üst üste binmez ve birbirine yaklaştırılmaz.
4. Sensör yerleştirme. Zemin sıcaklık sensörü montaj borusu içinde, iki ısıtma hattının ortasına ve kabloya temas etmeyecek biçimde yerleştirilir.
5. Bağlantı ve test. Soğuk uçlar boru içinden ünite konumuna taşınır; besleme 30 mA kaçak akım rölesinden geçirilir. Beton dökülmeden önce kablo direnci ölçülür ve sonuç yazılı kayda geçirilir.
6. Beton dökümü. Kabloların üzeri en az 5 cm şap veya döşeme harcı ile kapatılır. Bu kalınlık kabloyu mekanik hasardan korur ve ısının homojen dağılmasını sağlar.
7. Ünite montajı. Ekoline kontrol ünitesi erişilebilir bir konuma kurulur; yedekli sistemde iki ünite ayrı ayrı bağlanır.
8. Devreye alma. Sistem test edilir, set sıcaklığı ayarlanır ve çalışma kontrol edilir.

Teslimat süreci

Kroki adımını atlamayın. Net alanı, engellerin yerini ve pano mesafesini bilirsek kabloyu doğru metrajda hazırlar, soğuk uçları doğru yönde çıkarırız. Bu, sahada eksik ya da fazla kablo çıkmasını önleyen tek adımdır — kablo sahada kısaltılamaz.

Garanti ve destek

• Kabloda 10 yıl garanti — ISITMAX soğuk hava deposu zemin ısıtma kabloları 10 yıl garantilidir. Doğru montaj koşullarında kablolar uzun çalışma ömrüne sahiptir; beton içinde havasız ve hareketsiz bir ortamda çalışırlar.
• Kontrol ekipmanında 2 yıl garanti — Ekoline kontrol ünitesi, termostatlar ve zemin sıcaklık sensörü 2 yıl garantilidir. Bunlar erişilebilir konumda durduğu için arıza, beton kırılmadan parça değişimiyle kapanır.
• Teknik destek ve proje hesabı — Proje ölçülerinizi gönderin; metraj, güç hesabı ve doğru ürün seçimini birlikte yapalım. Kurulum öncesi ve sonrası teknik destek ücretsizdir.
• Kapsam dışı — kaçak akım koruması olmayan hatta bağlamak, direnci ölçülmeden beton dökmek, ısıtma kablosunu kesmek, vibratörle zarar vermek ve hatları üst üste bindirmek.

Yerden ısıtma sistemlerinde 1995’ten beri süren bilgi ve tecrübemizle soğuk hava depolarına en uygun zemin ısıtma sistemlerini kendimiz tasarlayıp üretiyoruz. Proje hesabı, ölçü kontrolü ve kurulum sırasındaki sorular için WhatsApp ve E-posta gönder üzerinden bize ulaşabilirsiniz.
