Soğuk Hava Deposu Yerden Isıtma Şiltesi

Soğuk hava deposu yerden ısıtma şiltesi, −30 °C ila −40 °C’de çalışan bir deponun zemini altındaki toprağın donmasını ve bu donmanın döşemeyi kaldırmasını önleyen, beton altına serilen elektrikli bir zemin koruma sistemidir. Isıtıcı olarak TMax kablosu kullanılır; şilte, bu kablonun fabrikada taşıyıcı üzerine doğru aralıkla dizilmiş hâlidir. Her 1 m² için ortalama 4 metre kablo gider ve sisteme Ekoline kontrol ünitesi dahildir. Şilte 50 cm ya da 100 cm eninde üretilir, boyu projeye özeldir; üzerine en az 5 cm ince, taşsız beton veya şap dökülür.

Yukarıdaki seçiciden deponuzun metrekaresine uygun sistemi işaretleyin. Kroki ölçülerinizi gönderirseniz metraj, güç hesabı ve doğru ürün seçimini birlikte yaparız; bu hizmet ücretsizdir.

Soğuk hava deposunda zemin neden ısıtılır?

Soğuk hava deposu yerden ısıtma şiltesinin amacı depoyu ısıtmak değildir — tam tersine, deponun içi soğuk kalmaya devam eder. Isıtılan yer deponun altındaki topraktır. İşlevleri gereği −30 °C ila −40 °C’de çalışan soğuk hava depoları, ne kadar iyi yalıtılırsa yalıtılsın zamanla altlarındaki zemini soğutur. Toprağın içindeki su donduğunda hacmi büyür; genleşen buz döşemeyi aşağıdan yukarı doğru iter.

Sonucu sahada iki şekilde görürsünüz. Birincisi yapısal hasardır: temel ve döşeme alanları deforme olur, zeminde kabarma ve çatlaklar oluşur. İkincisi işletme sorunudur: kabaran bir zeminde forklift düzgün çalışmaz, palet istiflemek zorlaşır ve depo içinde rahat hareket edilemez. Zemin koruma bu yüzden bir konfor kalemi değil, deponun kendisi kadar zorunlu bir imalat kalemidir.

Soğuk hava deposu yerden ısıtma şiltesi bu döngüyü kaynağında keser. Beton altına serilen şilte, zemin sensöründen okunan sıcaklığa göre devreye girer ve topraktaki suyun donma noktasının üzerinde kalmasını sağlar. Sistem depo soğutma tesisatıyla yarışmaz; yalnızca zemin altındaki dar bir bandı korur, bu yüzden hedef sıcaklık düşüktür — önerilen set değeri +2 °C’dir.

EasyMat soğuk hava deposu yerden ısıtma şiltesi nedir, nasıl serilir?

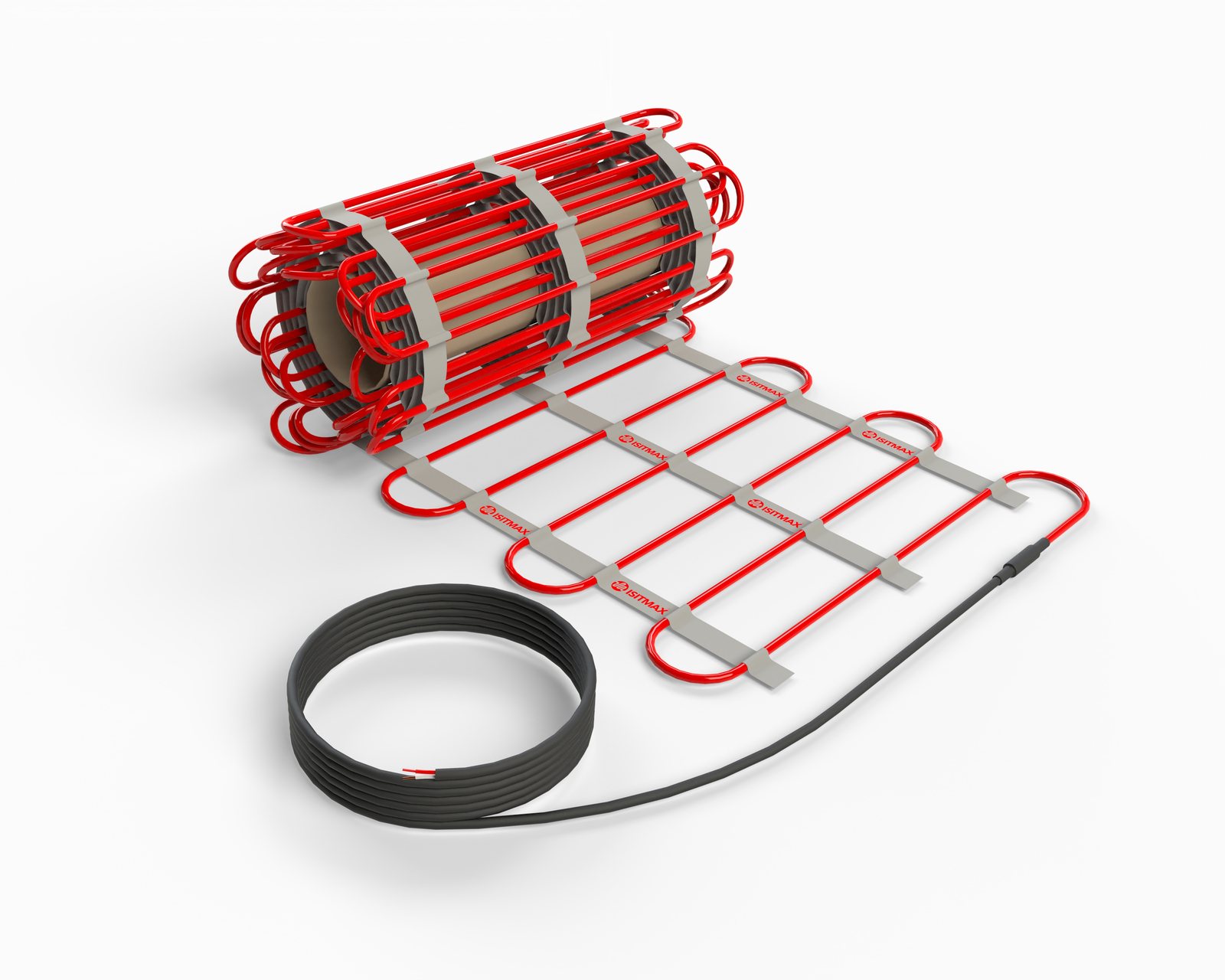

EasyMat şilte, TMax ısıtma kablosunun fabrikada bir taşıyıcı üzerine doğru aralıkla dizilmiş hâlidir. Kablonun kendisi değişmez — değişen, sahaya nasıl geldiğidir. Serbest kablo formunda serim aralığını sahada siz ayarlarsınız; şiltede bu aralık fabrikada sabitlenmiştir. Soğuk hava deposu yerden ısıtma şiltesinin asıl değeri buradadır: rulo açılır, yan yana serilir ve serim süresi belirgin biçimde kısalır, sahadaki hata payı düşer.

Yeni yapılan ya da yenileme sürecinde olan projelerde beton altından kullanılmak üzere tasarlanan bu ısıtma elemanı, soğuk oda zemininin deforme olmasını engellemenin yanı sıra malzeme taşımak ve içeride rahat hareket edebilmek için yapılması gereken bir uygulamadır.

Serim sırasında uyulması gereken iki temel kural vardır. Birincisi, taşıyıcı dönüşlerde kesilebilir ama kablo kesilemez — bu yüzden şilte projeye özel ölçüde üretilir ve sahada kısaltılamaz. İkincisi, şiltenin üzerine en az 5 cm ince, taşsız beton veya şap gelir; mıcırlı beton kullanılmaz. İri agrega şiltenin taşıyıcısını ve kabloyu mekanik olarak zorlar.

Soğuk hava deposu yerden ısıtma şiltesi boyutları ve kaç metrekare gerekir?

Soğuk hava deposu yerden ısıtma şiltesi, ısıtılacak alanın genişliğine ve boyuna göre iki farklı ende üretilir. Ende karar verirken ölçüt depo geometrisidir: hangi en daha az kesim ve daha az ek noktası bırakıyorsa o seçilir.

Metrekare hesabı ise kablo metrajı üzerinden yürür. Soğuk hava deposu yerden ısıtma şiltesinde 1 m² için ortalama 4 metre TMax kablo gider. Yani korunacak zemin alanını metrekare olarak bulur, dörtle çarparsınız; çıkan değer şilte formunda taşıyıcı üzerine dizilecek kablo metrajıdır. Yedekli düzende bu metraj ikiye katlanır.

Şilte mi, kablo mu?

Soğuk hava deposu yerden ısıtma şiltesi ile Soğuk Hava Deposu Yerden Isıtma Kablosu arasındaki fark kablonun kendisi değil, serim yöntemidir. İkisinde de aynı TMax kablosu, aynı metrajda kullanılır. Seçimi belirleyen tek şey depo zemininin geometrisidir.

Kontrol ünitesi

Soğuk hava deposu yerden ısıtma şiltesini siz açıp kapatmazsınız. Zemine gömülen sıcaklık sensörü ölçümü yapar, kontrol ünitesi set değerinin altına inildiğinde şilteyi devreye alır ve değer sağlandığında keser. Bu sayede zeminin donması önlenerek yapı güvenliğinin yanı sıra ürün istifleme ve soğuk oda içinde gezinme de kolaylaştırılır.

Standart sistemde Ekoline kontrol ünitesi fiyata dahildir. Ölçüm ve kumanda ihtiyacınızın üzerindeyse Proline ya da Maxline kademelerine geçilebilir; bu durumda pano ayrıca fiyatlandırılır.

• Dijital sıcaklık göstergesi
• Ayarlanabilir set sıcaklığı — önerilen değer +2 °C
• Zemin sıcaklık sensörü, 3 metre kablolu
• Otomatik açma ve kapama
• Düşük ve yüksek sıcaklık alarmı

Tek hat mı, yedekli sistem mi?

Soğuk hava deposu yerden ısıtma şiltesi iki farklı düzende kurulabilir. Yedekli sistem bir seçenektir, zorunluluk değildir. Standart düzende 1 m² için ortalama 4 metre kablo ve tek kontrol panosu kullanılır. Yedekli düzende aynı alana 8 metre kablo iki bağımsız hat hâlinde yan yana döşenir ve iki kontrol panosu kurulur. Bir hat arızalandığında ikincisi devreye girer, koruma sürer.

Bu tercihin nedeni erişilebilirliktir: şilte beton altında kalır, arıza hâlinde onarım için zemine ulaşmak gerekir. İlaç, aşı ve değerli gıda depolarında bir duruşun maliyeti sistemin kendisinden yüksek olduğu için tercih edilen düzen yedeklidir. Standart gıda ve lojistik depolarında tek hat yaygın çözümdür.

Kime uygun, kime uygun değil

Soğuk hava deposu yerden ısıtma şiltesi her depo için doğru seçim değildir. Aşağıdaki iki liste, kararı sipariş öncesinde vermenize yardımcı olur.

Teknik özellikler

Aşağıdaki tablo, soğuk hava deposu yerden ısıtma şiltesinin ürün sayfasında geçen tüm teknik değerlerini tek yerde toplar. Kroki gönderdiğinizde bu değerler projenize göre netleştirilir.

Fiyata dahil olanlar

Soğuk hava deposu yerden ısıtma şiltesinde tutarı belirleyen iki kalem vardır: döşenen kablo metrajı ve kontrol panosu sayısı. Metrajı depo alanınız belirler — 1 m² için ortalama 4 metre TMax kablo gider. Şilte ayrı bir kablo değildir; aynı kablo, şilte formunda taşıyıcı üzerine fabrikasyon dizilmiştir. Montaj aparatlı kablo formu ile arasındaki fark serim yöntemidir. Şilte formunda ayrıca yüzde 15 sarf malzeme bedeli uygulanır; bu, taşıyıcı malzemeyi ve fabrikasyon montaj işçiliğini karşılar.

Yedekli sistemi seçerseniz kablo metrajı ve pano sayısı iki katına çıkar. Depo alanınızı ve kroki ölçülerinizi ilettiğinizde metraj, güç hesabı ve fiyat teklifi ücretsiz çıkarılır; fiyatlar KDV hariçtir.

• Depo alanınıza göre üretilmiş EasyMat şilte — 50 cm ya da 100 cm eninde, boyu projeye özel.
• Ekoline kontrol ünitesi — yedekli sistemde iki adet.
• Zemin sıcaklık sensörü ve montaj borusu, pano başına bir adet.
• Türkçe kurulum kılavuzu, garanti belgesi ve fatura.

Kurulum nasıl yapılır?

Soğuk hava deposu yerden ısıtma şiltesinin kurulumu zemin imalatıyla iç içe yürür ve beton döküldükten sonra geri dönüşü yoktur. Serim işini kendi ekibinizle yapabilirsiniz; panoya bağlantı ve besleme hattı ise yetkili bir elektrikçiye bırakılmalıdır.

1. Yalıtım. Zemine ısı yalıtım levhası serilir. Yalıtım, üretilen ısının aşağı kaçmasını sınırlar ve sistemin daha kısa çalışmasını sağlar.
2. Şilte serme. EasyMat şilteler rulo hâlinde açılıp yan yana serilir. Dönüşlerde yalnız taşıyıcı kesilir, kablo kesilmez. Hatlar birbirinin üzerine binmez.
3. Sensör. Zemin sıcaklık sensörü montaj borusu içinde, iki ısıtma hattının arasına yerleştirilir.
4. Beton. Üzerine en az 5 cm ince, taşsız beton veya şap dökülür. İnce ve akışkan karışım tercih edilir; mıcırlı beton kullanılmaz.
5. Pano. Ekoline kontrol ünitesi uygun bir konuma kurulur, soğuk uçlar boru içinden panoya taşınır ve besleme 30 mA kaçak akım rölesinden geçirilir.
6. Test ve devreye alma. Sistem test edilir, set sıcaklığı ayarlanır ve kontrolü yapılarak teslim edilir.

Teslimat süreci

Soğuk hava deposu yerden ısıtma şiltesi stoktan satılan bir ürün değildir; boyu projeye özel üretildiği için süreç kroki ile başlar.

Kroki adımını atlamayın. Şilte sahada kısaltılamadığı için net alanı, engellerin yerini ve pano mesafesini bilmemiz gerekir; böylece şilteyi doğru metrajda ve soğuk uçları doğru yönde hazırlarız.

Garanti ve destek

Soğuk hava deposu yerden ısıtma şiltesinde garanti iki kalemde ayrışır: beton altında kalan ısıtma elemanı ve erişilebilir konumdaki kontrol ekipmanı.

• 10 yıl şilte garantisi — ISITMAX zemin ısıtma şilteleri 10 yıl garantilidir. Beton içinde hareketsiz çalışırlar, hareketli parçaları yoktur.
• 2 yıl kontrol ekipmanı garantisi — Ekoline kontrol ünitesi, termostatlar ve sensörler 2 yıl garantilidir. Bunlar erişilebilir konumda durduğu için arıza, beton kırılmadan parça değişimiyle kapanır.
• Teknik destek ve proje hesabı — proje ölçülerinizi gönderin; metraj, güç hesabı ve doğru ürün seçimini birlikte yapalım. Kurulum öncesi ve sonrası teknik destek ücretsizdir.
• Kapsam dışı — kaçak akım koruması olmayan hatta bağlamak, kabloyu kesmek, şilte üzerine mıcırlı beton dökmek ve 5 cm’den ince örtü bırakmak.

1995 yılından beri sürdürdüğümüz yerden ısıtma tecrübemizle ISITMAX ürünlerini güvenle kullanabilirsiniz. Proje hesabı, ölçü kontrolü ve kurulum sırasındaki sorular için WhatsApp ve E-posta gönder üzerinden bize ulaşabilirsiniz.
