Beton Kurutma ve Sertleştirme Amacıyla Isıtıcı Kablo Kullanımı
Yayın Tarihi: Mayıs 2026 · Okuma Süresi: 15 dk · Yazar: Şükrü Şimşirkaya, ISITMAX Kurucusu
Kısa cevap: Taze betona gömülen ısıtıcı kablolar, hidrasyon reaksiyonunu destekleyerek prizlenme süresini kısaltır ve betonun donma riskine girmeden 5 N/mm² hedef mukavemete ulaşmasını sağlar. Beton kurutma ve sertleştirme için tipik güç yoğunluğu 85-135 W/m²; kablo tipi olarak XLPE izolasyonlu 230 V/10 W/m kablo yaygın kullanılır ve 400 V devreye bağlandığında 30 W/m güç üretir. Standart koşullarda 28 günde kazanılan dayanım, kontrollü ısıtmayla -10°C dış sıcaklıkta dahi 7-10 gün aralığına çekilebilir.
Beton, dökümünden sonraki ilk 72 saatte yapısal ömrünün büyük kısmını belirleyen hassas bir kimyasal reaksiyon geçirir. Ortam sıcaklığı +12°C’nin altına düştüğünde reaksiyon yavaşlar; +5°C’nin altında durma noktasına gelir; suyun donduğu sıcaklıklarda ise beton hücre yapısı parçalanır ve yapısal mukavemet kalıcı olarak kaybedilir. Bu rehber, ısıtıcı kabloyla beton kurutma ve sertleştirme sürecinin teknik temellerini, güç hesabını, yerleşim kurallarını ve kış şantiyelerinde maliyet geri dönüşünü ISITMAX’ın 1.000+ endüstriyel projedeki saha tecrübesi ışığında ele alır.
Beton Prizlenme ve Kürlenme: Standart Süreler, Risk Sınırı
Prizlenme ve kürlenme, sıklıkla birbirine karıştırılır. Aslında iki ayrı süreçtir ve her ikisinin de ısıtıcı kablo uygulamasındaki kritik eşikleri farklıdır.
Prizlenme, taze betonun akıcı kıvamdan katı kıvama geçişidir; tipik olarak döküm sonrası 30 dakika ile 6 saat arasında tamamlanır. Kürlenme, betonun nihai mukavemete ulaşma sürecidir; standart Portland çimentolu betonda +20°C’de 28 günde C20/25 sınıfı dayanım kazanılır. Dış sıcaklık düştükçe bu süreç ciddi şekilde uzar:
| Ortam Sıcaklığı | 28 Gün Dayanım % | Tam Mukavemete Ulaşma Süresi |
|---|---|---|
| +20°C (referans) | 100% | 28 gün |
| +10°C | 72% | 42 gün |
| +5°C | 50% | 60 gün |
| 0°C | ~15% (durma noktası) | Reaksiyon askıya alınır |
| -5°C ve altı | Donma hasarı | Kalıcı mukavemet kaybı |
Sahada referans alınan kritik eşik 5 N/mm² basınç dayanımıdır. Bu seviyenin altındaki bir betonda su, kristal yapıya hapsolmamış serbest hâldedir; donduğunda hacim genleşmesi (%9) betonun mikro çatlaklarını yırtar ve mukavemet yeniden kazanılamaz. Türkiye Hazır Beton Birliği’nin (THBB) güncel sertleşmiş beton deney standartları, bu eşiğin altındaki numuneleri “donmuş” olarak sınıflandırır ve yapısal kullanım dışı bırakır.
Saha kuralı: Taze betonun donma hasarına karşı koruma altında tutulması gereken minimum süre, +20°C ortam koşullarında 3 gün; +10°C’de 5 gün; +5°C’de 7 gündür. Bu sürelerin altında ısıtmanın kesilmesi, betonun dış kabuğunun sertleşmiş ancak çekirdeğinin reaksiyonunu tamamlamamış olmasına yol açar. Erken yükleme yapılırsa çatlaklar ve uzun vadeli mukavemet kaybı kaçınılmazdır.
Türkiye’de inşaat sektörü 2025 yılında %10,8 büyüme kaydetti ve hazır beton üretim kapasitesi ile birlikte kış şantiyesi sayısı da arttı. Geleneksel olarak Aralık-Mart döneminde duraklayan beton işleri, ısıtıcı kablolu kurutma sistemleriyle takvimi yıl boyu açık tutabilir hâle geliyor.
Isıtıcı Kabloyla Beton Kurutma: Mekanizma ve Kablo Tipi
Çimento + su reaksiyonu (hidrasyon) ekzotermik bir reaksiyondur; betonun kendisi ısı üretir. Ancak bu ısı, soğuk ortamda yüzeyden hızla kaybedilir ve reaksiyon çekirdeğe doğru ilerlerken yavaşlar. Isıtıcı kablonun görevi iki başlıktır:
- Donma eşiğinin altına inişi engellemek — Beton çekirdek sıcaklığı +5°C’nin altına düşmeden ısıyı destekler.
- Hidrasyon hızını korumak — Reaksiyon sıcaklığını 15-25°C bandında tutarak prizlenme ve kürlenmeyi tasarımdaki süre içinde tutar.
Kablo Tipi: XLPE İzolasyonlu Sabit Güç
Beton içine gömülen kablo, hem kimyasal hem mekanik dayanım açısından özel bir konstrüksiyona sahip olmalıdır. ISITMAX’ın endüstriyel beton kurutma projelerinde kullandığı kablo XLPE (çapraz bağlı polietilen) izolasyonlu, çelik örgü zırhlı, dış kılıfı yüksek yoğunluklu polietilen olan tek veya çift damarlı sabit güç ısıtıcı kablodur. PipeMax SMax ailesinin endüstriyel versiyonu bu kategoride değerlendirilir.
XLPE izolasyon tercih edilir çünkü:
- Sürekli çalışma sıcaklığı 90°C, kısa süreli 120°C dayanımı vardır
- Çimentonun alkalin ortamına (pH 12-13) kimyasal direnci yüksektir
- Çelik örgü zırh, hasır çelik üzerinde sabitleme ve beton serme sırasındaki mekanik etkilere karşı koruma sağlar
- IEC 60800 standardına göre 50+ yıl ömür beklentisi tanımlanmıştır
10 W/m Kablonun 400 V’ta 30 W/m’ye Çıkması
Sabit güç sınıfı kablolarda direnç ve gerilim ilişkisi P = V²/R formülüyle yönetilir. 230 V devre için 10 W/m olarak etiketlenmiş bir kablo, aynı uzunluk ve aynı direnç değerleriyle 400 V devreye bağlandığında çıkış gücü:
Hesap: P = V² / R formülüne göre — 230 V’ta 10 W/m üreten kablo, 400 V’ta (400/230)² × 10 = 1,737 × 10 ≈ 30,2 W/m üretir.
Pratik: Şantiye trafosundan trifaze 400 V hat çekilen büyük döşemelerde, bir kablo yatırımıyla 3 katı yakın güç çıkışına ulaşılır. Bu özellik, kış şantiyelerinde geçici besleme tasarımını basitleştirir.
Uyarı: Bu uygulama yalnızca bu amaçla tasarlanmış, üretici tarafından “400 V uyumlu” olarak deklare edilmiş kablolarda yapılır. Standart konut tipi 230 V ısıtma kablosuna 400 V uygulamak yalıtım delinmesine ve yangına yol açar.
Güç Yoğunluğu Seçimi: 85-135 W/m² Aralığı Nasıl Daraltılır?
Beton kurutmada 85-135 W/m² aralığı sektör referansıdır. Bu aralığın hangi ucuna yaklaşılacağı dört değişkene bağlıdır: dış sıcaklık, beton kalınlığı, kalıp izolasyonu ve rüzgâr maruziyeti.
| Senaryo | Dış Sıcaklık | Beton Kalınlığı | Önerilen Güç |
|---|---|---|---|
| Hafif kış, korumalı şantiye | 0°C ile +5°C | 15-20 cm | 85-95 W/m² |
| Standart kış koşulu | -5°C ile 0°C | 20-30 cm | 100-115 W/m² |
| Doğu Anadolu, sert kış | -15°C ile -5°C | 30-50 cm | 120-135 W/m² |
| Aşırı soğuk + rüzgâr | -15°C altı | 50 cm+ | 135 W/m² + ısı battaniyesi |
Hesaplama Örneği — 200 m² Bodrum Döşemesi
Varsayımlar: Erzurum şantiyesi, Şubat ayı, dış sıcaklık -12°C ortalama; 25 cm betonarme radye temel; kalıp izolasyonu yok.
Seçim: Sert kış kategorisi → 120 W/m².
Toplam yüklenmiş güç: 200 m² × 120 W/m² = 24.000 W = 24 kW.
Kablo uzunluğu: 10 W/m kablo 230 V hattan 400 V hatta çıkarıldığında 30 W/m üretir. Toplam: 24.000 W / 30 W/m = 800 metre kablo.
Yerleşim aralığı: 200 m² alana 800 m kablo → 25 cm sıra arası (200 / 0,25 = 800 m).
Çalışma süresi: 5 N/mm² dayanım eşiğine ulaşmak için 7-10 gün (örnek alımı ile doğrulanır).
Toplam enerji tüketimi: 24 kW × 24 saat × 7 gün = 4.032 kWh.
Şantiye elektriği maliyeti (5,2 TL/kWh ticarethane tarifesi): 4.032 × 5,2 = 20.966 TL.
Bu hesap, yalnızca kabloyla beton ısıtma maliyetidir. Kablo malzeme bedeli (800 m, ortalama 280-350 TL/m, sarf %5 dahil) yaklaşık 235.000-294.000 TL’dir; ancak kablo proje sonunda %95 oranında geri kazanılabilir ve sonraki şantiyeye taşınabilir.
Yerleşim Kuralları ve Sabitleme Tekniği
Beton içine gömülen ısıtıcı kablonun yerleşimi, ışın etkisinden çok süreklilik prensibine dayanır. Üç temel kural vardır.
Kural 1 — Hasır Çelik Üzerine Sabitleme
Kablo, alt veya üst hasır çelik donatıya plastik kablo bağıyla sabitlenir. Sabitleme aralığı 30-50 cm; köşelerde ve dönüşlerde 20 cm’ye düşürülür. Hasır çelik, kabloyu hem sabitler hem de döküm sırasında doğan ısıyı geniş bir alana yayar (ısı dağıtıcı görevi).
Kural 2 — Kablolar Üst Üste Gelmez
Kritik: Isıtıcı kablonun iki bölümü herhangi bir noktada üst üste gelirse, o noktada güç yoğunluğu iki katına çıkar ve kablonun izolasyonu lokal olarak erir. Sabit güç kablolarda kesişme yasaktır; self-regulating kablolarda fiziksel olarak hasar oluşmasa da verim düşer.
Kural 3 — Soğuk Uç ve Yanıcı Madde Sınırı
Her kablonun bir sıcak ucu (ısı üreten bölge) ve bir soğuk ucu (besleme bölgesi) vardır. Soğuk uç beton dışında, klemensli buat içinde kalır. Sıcak ucun başlangıç noktası mutlaka beton içinde olmalıdır; bu noktanın dışarıda kalması, kablonun açıkta kuru ısınmasına ve yangına yol açar.
Plastik su tesisat boruları, polistren strafor, ahşap kalıp ile temas yasaktır. Strafor levha üzerine direkt yatırılan ısıtıcı kablo, kabloyu eritmez (sabit güç düşük yüzey sıcaklığı nedeniyle) ancak strafor yumuşar ve hasar oluşur.
Adım Adım Uygulama Süreci
- 1. Hasır çelik döşemesinin tamamlanması: Donatı projeye göre sahaya yerleştirilir; pas paylarının kontrolü yapılır.
- 2. Kablo planının çizimi: 200 m² için 800 m kablo, 25 cm sıra arasıyla. Kıvrımlar geniş (min 8× kablo çapı) tutulur.
- 3. Soğuk uç noktalarının belirlenmesi: Kablo başlangıç ve bitiş bağlantı noktaları kalıp dışında buatlara getirilir; etiketlenir.
- 4. Kabloların döşenmesi ve sabitleme: Plastik kablo bağıyla 30-50 cm aralıkla donatıya tutturulur. Geçişlerde kesinlikle üst üste gelinmez.
- 5. Direnç ve izolasyon ölçümü: Beton dökümünden ÖNCE her devre ohmmetre ile ölçülür ve değerler tutanağa geçirilir. Megger ile 500 V DC izolasyon testi yapılır (≥10 MΩ).
- 6. Beton dökümü: Kablo etrafına vibratör doğrudan dayatılmaz; vibrasyon kablodan en az 30 cm uzakta uygulanır.
- 7. Devreye alma: Beton döküldükten sonra 4-6 saat içinde kablolara enerji verilir. ProPanel veya MaxLine sınıfı kontrol panosu, ısı ve nem sensörü ile otomatik moda alınır.
- 8. İzleme: Beton içine yerleştirilen 2-3 PT100 sensörle iç sıcaklık takip edilir. Çekirdek sıcaklığı 25°C’yi aşmamalıdır (aksi hâlde termal şok).
- 9. Sistem kapatma: Numune testleri 5 N/mm² eşiği doğrulandığında (7-10 gün) güç kademeli olarak düşürülür; bir gün sonra tamamen kesilir.
- 10. Kablo geri kazanımı: Soğuk uçlar beton dışında klemenslerden sökülür; beton içindeki sıcak uçlar kesilip atılır (geri kazanım yoktur). Soğuk uç ve buat malzemesi sonraki şantiyeye taşınır.
Maliyet ve Kış Şantiyesi Geri Dönüşü
Isıtıcı kablolu beton kurutma yatırımı, yalnızca enerji tüketim maliyeti değil; aynı zamanda kazanılan takvim üzerinden değerlendirilmelidir. Aralık-Mart döneminde geleneksel olarak duran şantiyenin yıl içinde aktif kalması, projenin kritik patikasına 60-90 gün kazandırabilir.
| Kalem | 200 m² Bodrum Döşemesi (2026 KDV hariç) |
|---|---|
| 800 m XLPE ısıtma kablosu (yaklaşık) | 240.000-280.000 TL (sarf %5 dahil) |
| ProPanel kontrol panosu (sensörlü) | 34.500 TL |
| Bağlantı setleri, klemensler, buatlar | 15.000-25.000 TL |
| İşçilik (kablo döşeme) | 40.000-55.000 TL |
| Enerji tüketimi (7 gün, 24 saat) | 20.966 TL |
| Toplam | 350.000-415.000 TL |
Kazanılan değer, projenin nakit akışına göre değişir. 200 m² döşemesi olan tipik bir endüstriyel proje için 14 günlük gecikmenin ortalama yansıması (genel giderler, finansman, gecikme cezası) 600.000-900.000 TL bandındadır. Doğu Anadolu’da gerçekleştirilen ISITMAX projeleri — Ardahan Üniversitesi Mühendislik Fakültesi, Hınıs Devlet Hastanesi, Yaprak Rezidans — bu coğrafyada kış aylarında temel ve kat döşemesi tamamlama takviminin teknik olarak yönetilebilir olduğunu gösterdi. Aksaray Volkswagen Bayi gibi geniş betonarme zeminli ticari yapılarda da aynı yaklaşımla şantiye süresi yönetildi.
Beton Kurutma Dışındaki Yaygın Kullanım Alanları
Beton kurutma için kullanılan XLPE izolasyonlu sabit güç ısıtma kabloları, aynı saha tecrübesiyle çok farklı endüstriyel uygulamalarda kullanılır. Bu kablonun beton içine girebilmesi, üst limit dayanımının yüksek olması anlamına gelir; dolayısıyla aşağıdaki alanlar da aynı ürün ailesinden çözümlenir:
- Helikopter pistleri ve köprü tabanları: Asfalt altı 300-400 W/m² yoğunlukla kar/buz eritme, SnowMax TMaxPro ailesi kullanılır.
- Tren yolu makas ve raylar: Endüstriyel HMax self-regulating kablo, makasın donmasını engeller.
- Soğuk hava deposu zemini: -25°C odalarda zemin buz birikimini engellemek için 30-50 W/m² düşük yoğunluk yeterlidir.

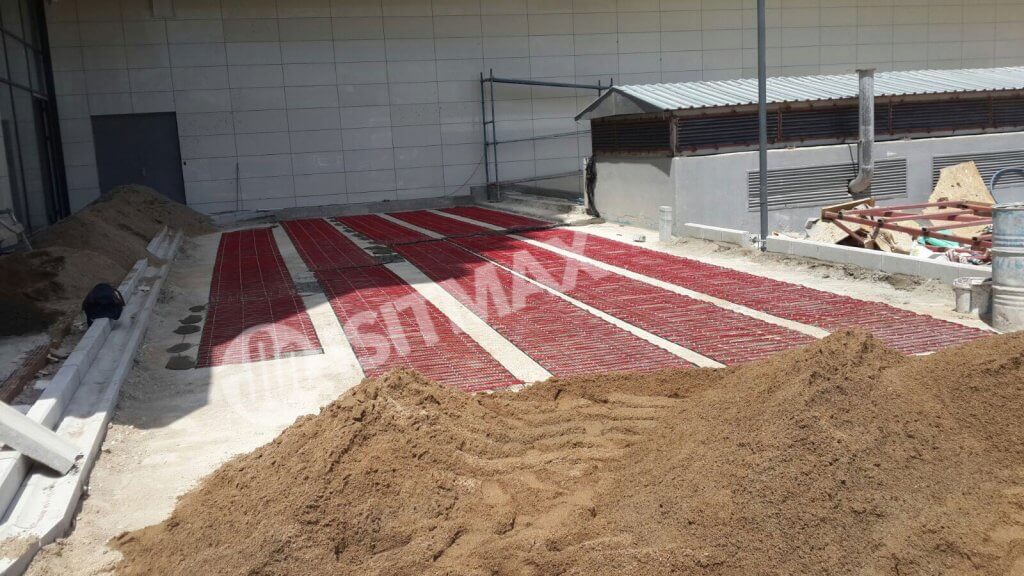

- Asfalt altı kar eritme: SnowMax TMaxPro + Promat şilte (350 W/m²) kombinasyonu.
- Endüstriyel boru hattı donma önleme: PipeMax HMax veya SMax — 10-50 W/m boru çapına göre.
- Sera don önleme: GreenMax toprak altı şilteler, kök bölgesi sıcaklığını koruma.
Bu uygulama çeşitliliği, beton kurutma kablosunun yalnızca inşaat döneminde değil, yapının kullanım ömrü boyunca da değer üretebileceğini gösterir. Konuyu daha geniş bir teknik çerçevede incelemek için heat trace teknik rehberi ve boru hattı ısıtıcı kablo kullanımı kaynaklarına başvurulabilir.
Karar Matrisi: Proje Tipine Göre Sistem Seçimi
Senaryo: 50-200 m², 0°C civarı, kısa süreli
Önerilen: PipeMax SMax 230 V sabit güç kablo + EkoPanel kontrol
Güç: 85-100 W/m²
Geri kazanım: Kablo bir sonraki şantiyeye taşınır
Senaryo: 200-1.000 m², -10°C civarı, 2-3 hafta
Önerilen: Concrete XLPE kablo 230/400 V + ProPanel sensörlü panel
Güç: 100-120 W/m²
İzleme: PT100 çekirdek sensörleri zorunlu
Senaryo: 1.000 m² üzeri, -20°C, kalın radye
Önerilen: Çift hat XLPE + Eberle/MaxLine endüstriyel kontrol
Güç: 120-135 W/m² + battaniye
Mühendislik: Termik hesap + çekirdek sıcaklık modellemesi
Senaryo: Kullanım ömrü boyunca buz eritme
Önerilen: SnowMax TMaxPro + Promat şilte (350 W/m²)
Garanti: SafeMax 10 yıl
Önemli: Beton kurutma değil; daimi sistem
ISITMAX önerisi: Beton kurutma uygulamasında kablo, panel ve sensörlerin tek elden tasarlandığı bir set kullanılmalıdır. Farklı markaların kablo + panel kombinasyonları sıklıkla sensör eşleşmesi ve maksimum yüklenebilir akım uyuşmazlığı gibi problemler doğurur. ProMax yetkili bayi ağı, beton kurutma projeleri için saha mühendisi desteği ve kurulum sonrası ohm/Megger ölçüm tutanağı sunar.
Standartlar ve Garanti
Beton kurutma uygulamasında kablo seçimi ve uygulaması, birden fazla standardın kesişiminde yer alır:
- IEC 60800 — Dirençli ısıtma kabloları için mekanik ve elektriksel dayanım. Beton içi kablolar bu standarda göre 90°C sürekli, 120°C kısa süreli dayanım sağlamalıdır.
- TS EN 12390-2 / -3 — Sertleşmiş beton numuneleri için imal, kürlenme ve basınç dayanımı deneyleri.
- THBB hazır beton şartnameleri — Türkiye’de hazır beton kullanımının teknik çerçevesi; soğuk hava döküm kuralları dahil. Detaylı bilgi için THBB standartlar sayfası referans olarak izlenebilir.
- TS 825 — Bina ısı yalıtımı; kalıp izolasyonu ile dolaylı ilişki.
ISITMAX SafeMax Garanti Kapsamı (Beton Kurutma)
ISITMAX, beton içine gömülen XLPE kabloları için PipeMax/SnowMax kategorisinde değerlendirme yapar. Garanti süreleri:
- 5 yıl — PipeMax T2Max, SMax, HMax serisi kablolar (ProMax bayi montajı şartı).
- 10 yıl — SnowMax TMaxPro, T2MaxPro, RoofMat şilteler (dış ortam dış mekânda kalan uygulamalar).
- 2 yıl — Tüm kontrol panoları (EkoPanel/ProPanel/MaxLine), termostatlar, sensörler.
- 30 gün — Kutusu açılmamış değişim hakkı.
Beton kurutmada kablonun büyük kısmı projede kalır (sıcak uç beton içinde kesilir); ancak soğuk uç ve panonun sonraki kullanım dönemleri için garanti süresi faturadan başlar.
Sık Sorulan Sorular
Sonuç
Beton kurutma ve sertleştirme amacıyla ısıtıcı kablo kullanımı, kış şantiyelerinde takvim kaybını engelleyen, donma riskini ortadan kaldıran ve yapısal kaliteyi standartlara taşıyan bir mühendislik çözümüdür. 85-135 W/m² doğru güç yoğunluğu, XLPE izolasyonlu uygun kablo tipi, sensörlü kontrol panosu ve sahada Ohmmetre + Megger doğrulamasıyla uygulandığında, -20°C koşullarda dahi taze beton 7-10 gün içinde 5 N/mm² dayanıma ulaşır. ISITMAX, 1.000+ projedeki saha tecrübesini PipeMax ve SnowMax ürün aileleri, ProPanel kontrol sistemleri ve ProMax bayi ağıyla beton kurutma uygulamalarına taşır.
