Statik Topraklama Kablosu – Pensli, Spiral ve İzlemeli Sistemler

Statik topraklama kablosu, yanıcı sıvıların aktarımı sırasında varil, bidon, IBC ve tankta biriken elektrostatik yükü toprağa ileterek kıvılcım ve patlama riskini azaltır. Dolum ve boşaltma yapılan her Ex bölgede temel bir güvenlik ekipmanıdır.

Seçenekler basit iki penseli kablodan, bağlantının sürekliliğini LED ile gösteren izlemeli sistemlere kadar uzanır. Kaplamalı ya da boyalı kaplar için sivri dişli pensler ve mıknatıslı uçlar da vardır.

Teknik özellikler

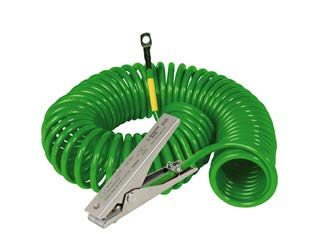

• Kablo tipi: galvanizli çelik, çift izoleli, spiral veya geri sarmalı makaralı

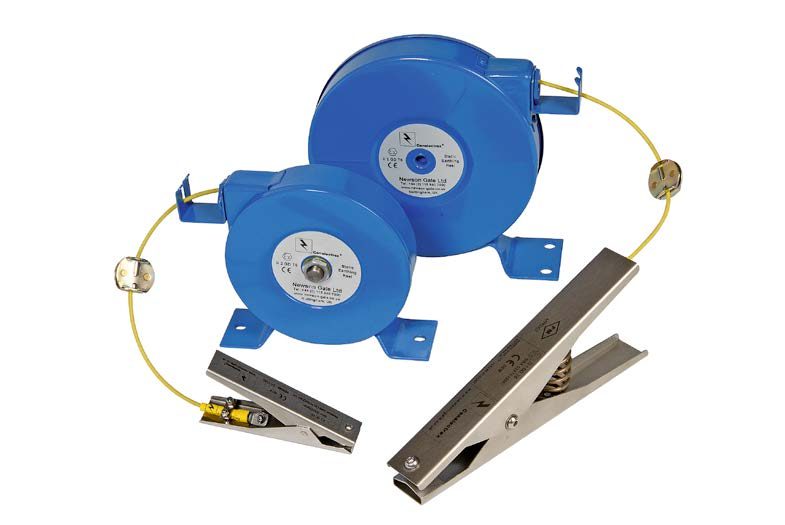

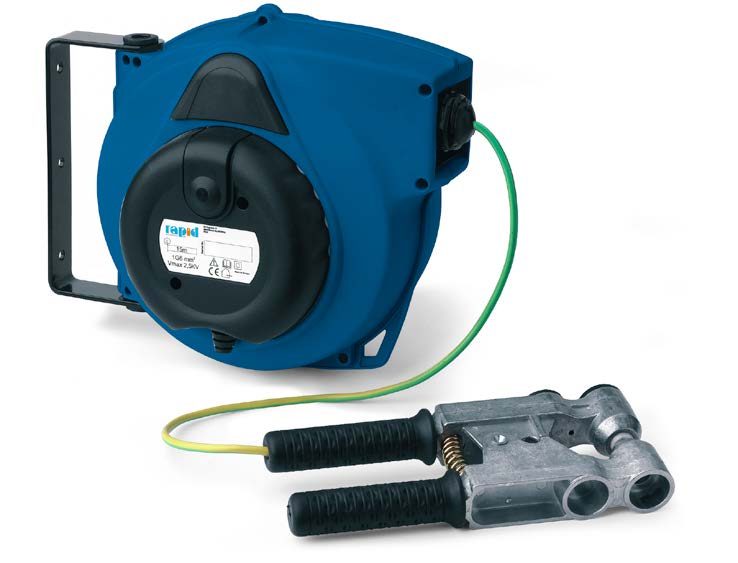

• Kablo uzunluğu: 2 m (düz), 3 / 5 m (spiral), 6,2 / 9,2 / 15,2 m (makaralı), 15 m (otomatik makara, 6 mm²)
• Uç seçenekleri: topraklama pensi, timsah klips, vidalı C kıskaç, kablo pabucu, mıknatıs
• Paslanmaz çelik pensler: orta boy (~15 mm açıklık) 200 l’ye kadar kaplar, büyük boy (~40 mm açıklık) IBC, tank ve tanker için
• Sivri dişler varil boyasını ve kirini delerek metal yüzeye temas eder; güçlü yaylı
• ATEX: kablo ve pens Ex II 1 GD T6; makaralı kablo Ex II 2GD T6

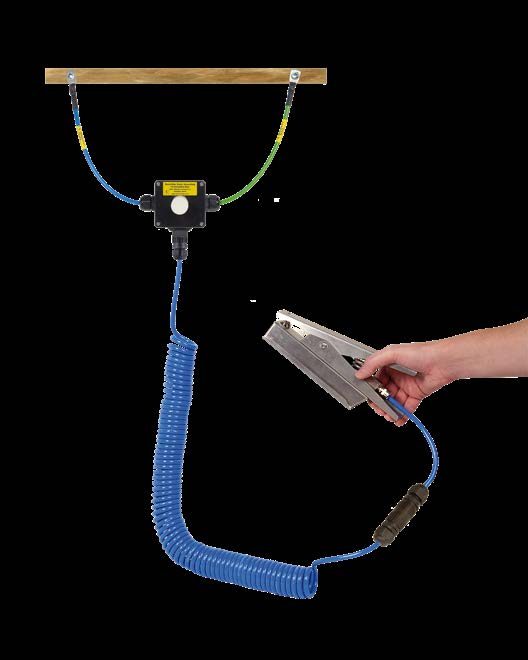

• İzlemeli sistem: 10 Ohm üstü dirençte LED söner; IP 65, kendinden güvenli devre, 9 V pil, ATEX ve IECEx onaylı

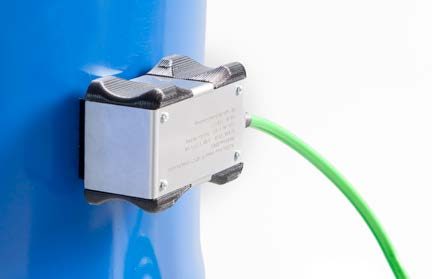

• Mıknatıslı uç: ATEX Zone 1, 2, 21, 22; çizmeden temas, kaplamalı varillerde 50–205 l

Modeller ve ölçüler

Tablo temsil eden seçenekleri gösterir; her seçenek için ATEX’li ve ATEX’siz versiyon bulunabilir.

Ne işe yarar?

Yanıcı bir sıvı hortumdan, huniden ya da pompadan akarken sürtünme ile elektrik yükü oluşur. Kap bir statik topraklama kablosu ile bağlanmamışsa bu yük birikir ve bir temas anında kıvılcım olarak boşalır. Solvent buharı bulunan bir ortamda bu kıvılcım yangın veya patlamaya yol açabilir.

Statik topraklama kablosu kabı, pompayı ve alıcı kabı aynı potansiyele getirir ve yükü kontrollü biçimde toprağa iletir. Bu nedenle aktarım başlamadan önce bağlanmalı, iş bitene kadar sökülmemelidir.

LED izlemeli sistemler, pensin gerçekten metal yüzeye temas edip etmediğini sürekli gösterir. Yeşil LED yanıp sönüyorsa bağlantı güvenlidir; boya tabakası ya da gevşek pens nedeniyle direnç yükselirse LED söner ve operatör uyarılır.

Statik yük birikimi kuru ve soğuk havada daha belirgindir; bu dönemde statik topraklama kablosu ve pensler düzenli olarak kontrol edilmelidir. Kış aylarında ısıtılan varillerden yapılan dolumlarda da topraklama aynı özenle uygulanmalıdır.

Statik topraklama kablosu nasıl seçilir?

Kap boyutu: Statik topraklama kablosu seçerken önce pens boyutu belirlenir. 200 l’ye kadar varil ve bidonlarda orta boy pens, IBC, tank ve tankerde büyük boy pens kullanın.

Yüzey: Boyalı ve kaplamalı varillerde sivri dişli paslanmaz pens veya kaplamalı kaplara uygun mıknatıslı uç seçin. Kaplamasız ince kaplarda çizmeyen mıknatıs uygundur.

Mesafe: Sabit dolum noktasında 2 m düz kablo yeterlidir. Hareketli kaplar için spiral, tanker dolumunda makaralı statik topraklama kablosu daha pratiktir.

Doğrulama ihtiyacı: Kritik Ex bölgelerde bağlantının izlenmesi isteniyorsa LED göstergeli sistemi tercih edin.

Bölge sınıfı: Ex bölgede kullanılacak her statik topraklama kablosu ATEX işaretli olmalıdır.

Teslimat

Sipariş üzerine hazırlanır; fiyat ve teslim süresi talebinize göre bildirilir. Firmalara özel teklif için Teklif Al, sorularınız için uzmanımıza WhatsApp’tan ulaşın.
