Hızlı cevap: Endüstriyel tesislerde boru hatları heat trace kablo (paralel iletkenli SMax veya self-regulating HMax) ile, vana-flanş-pompa gövdesi gibi geometrik karmaşık armatürler ise demonte edilebilir ısıtma ceketi ile ısıtılır. Heat trace kablo bedeli hat uzunluğu ve kablo tipine göre belirlenir; ISITMAX listesinde HMax 2.420 ₺’den, SMax 21.040 ₺’den başlar. Vana ve flanş ceketi DN10-DN50 için 19.040 ₺, DN50-DN150 için 22.480 ₺’dir (KDV hariç, %5 sarf hariç, termostat ve pano hariç). Sistem tasarımı IEC 60800 ve IEEE 515 standartlarına; patlayıcı ortamlarda IEC 62395 ve ATEX onayına göre yapılır.
Bir petrokimya hattında −10°C şartlarda 4 inç bir glob vananın donması, akış kesintisinin ötesinde gövde çatlaması ve dakikalar içinde milyonluk üretim kaybı anlamına gelir. Endüstriyel boru ve vana ısıtması bu riski iki katmanla elimine eder: hat boyunca yürüyen heat trace kablo ve karmaşık geometriyi saran demonte edilebilir ceket. Bu rehber; sistemin nasıl çalıştığını, hangi durumda hangi ürünün seçildiğini, watt hesabını, 2026 maliyetlerini, ilgili standartları ve ISITMAX’ın saha verisini tek belgede toplar.
Endüstriyel Vana ve Boru Isıtmasının Mühendislik Mantığı
Düz bir DN50 çelik boru ile aynı hat üzerindeki bir DN50 kelebek vana arasında ısı kaybı bakımından dramatik bir fark vardır. Vananın gövdesindeki dökme demir kütle, dış yüzey alanı ve geometrik çıkıntılar — mil, kapak, flanş ağzı — boru yüzeyinin yaklaşık 2,5-3,2 katı ısı kaybı oluşturur. Bunun teknik adı dead-leg etkisi‘dir: hat boyu izoleli olsa bile vana, flanş, dirsek ve pompa gövdesi termal “delik” görevi görür ve önce bu noktalar donar.
ISITMAX’ın 30 yıllık endüstriyel uygulama veritabanında, vana ısıtmasının ayrı kurgulanmadığı projelerde donma kaynaklı hat duruşlarının büyük çoğunluğu (yaklaşık %70-80) bu armatür noktalarından başlamıştır. Bu yüzden modern donma koruma tasarımı iki katmandır:
- Boru hattı boyunca sürekli ısı: heat trace kablo (10-40 W/m, hattın boru çapına ve dış sıcaklığa göre)
- Vana-flanş-pompa: demonte edilebilir ceket (bakım için sökülebilen, içine rezistans örgü gömülü esnek modül)
- İzolasyon: kablo ve ceket üzeri mineral yün veya cam yünü, dış kabuk alüminyum saç
- Kontrol: Heat Trace kontrol panosu (Ekoline / Proline / Maxline) + line-sensing termostat veya RTD (PT100)

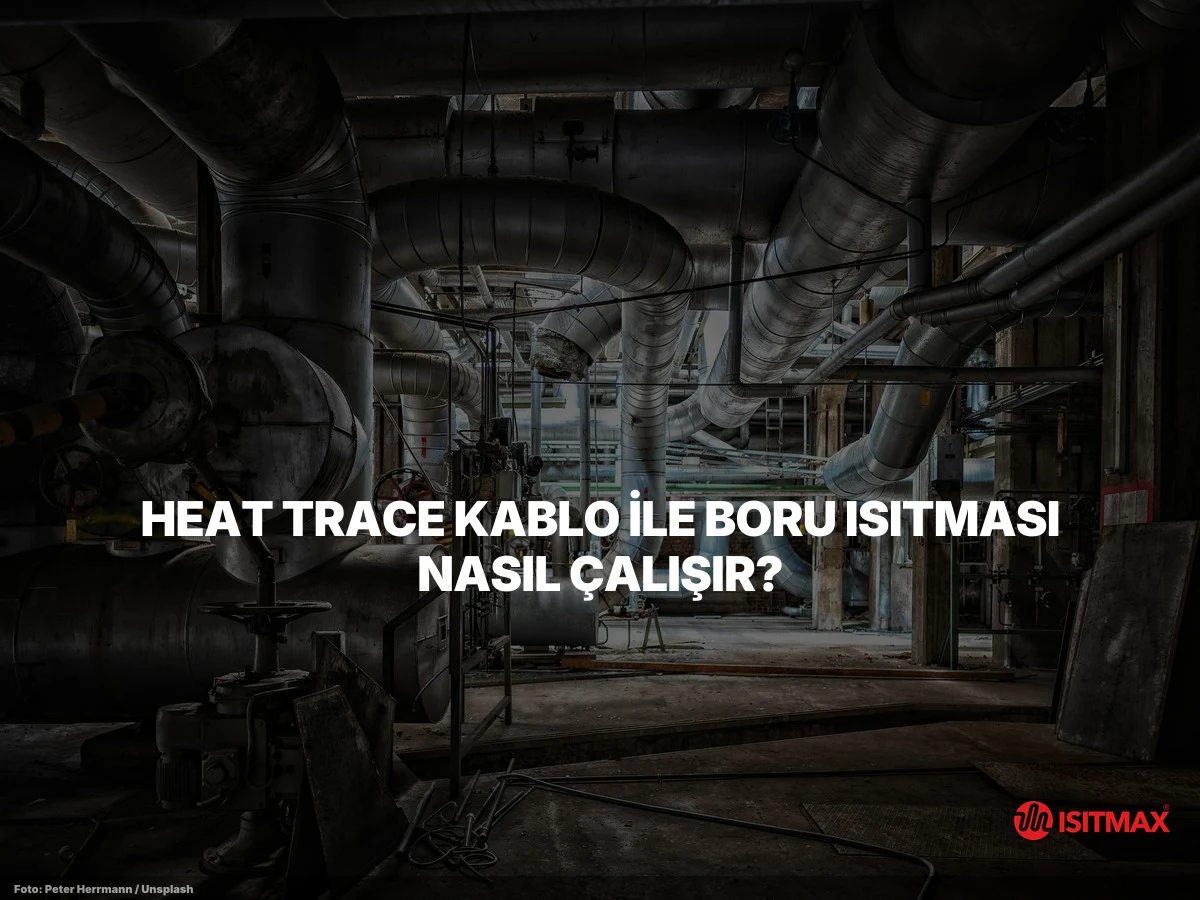

Heat Trace Kablo ile Boru Isıtması Nasıl Çalışır?
Heat trace, boru yüzeyine paralel ya da sarmal döşenen rezistans kablodur. Hat üzerine sabitlendikten sonra ısı kaybını eşitleyen, hattın belirli bir sıcaklığın üzerinde tutulmasını sağlayan bir kompanzasyon görevi görür. ISITMAX’ın PipeMax ailesi üç ana kategoride çalışır:
| Kablo Tipi | Çalışma Mantığı | Tipik Güç | Uygulama |
|---|---|---|---|
| HMax (self-regulating) | Polimer matris sıcaklıkla direnç değiştirir, kendi kendini kısıtlar | 10-40 W/m | Donma koruma, sahada kesilebilir |
| SMax (paralel iletkenli, sabit güç) | Paralel iletkenler boyunca sabit güç verir | 20-50 W/m | Uzun düz hatlar, proses tutma |
| HTS Global (ATEX/Ex) | Patlayıcı ortam için sertifikalı versiyonu | 20-90 W/m, 250°C dayanım | Petrokimya, rafineri, kimya |
Kritik tasarım kuralı: Plastik (PE, PP, PVC) borularda kablo gücü 20 W/m sınırını aşmamalıdır — yüksek güç boruyu yumuşatır veya delik açar. Çelik borularda Ø50 mm’ye kadar 10-20 W/m, Ø50-100 mm için 20-30 W/m, Ø100 mm üzeri için 30-40 W/m veya çift hat tercih edilir.
Uyarı: Patlayıcı ortam (Zon 1, Zon 2) içeren tesislerde standart self-regulating kablo kullanılamaz. IEC 62395 ve ATEX direktifi 2014/34/EU uyarınca yalnızca Ex onaylı kablo (PipeMax HTS Global gibi heat trace çözümleri) ve Ex pano kullanılır. ISITMAX tasarım ofisi bu projeleri tehlike bölge sınıflandırması ile birlikte modeller.

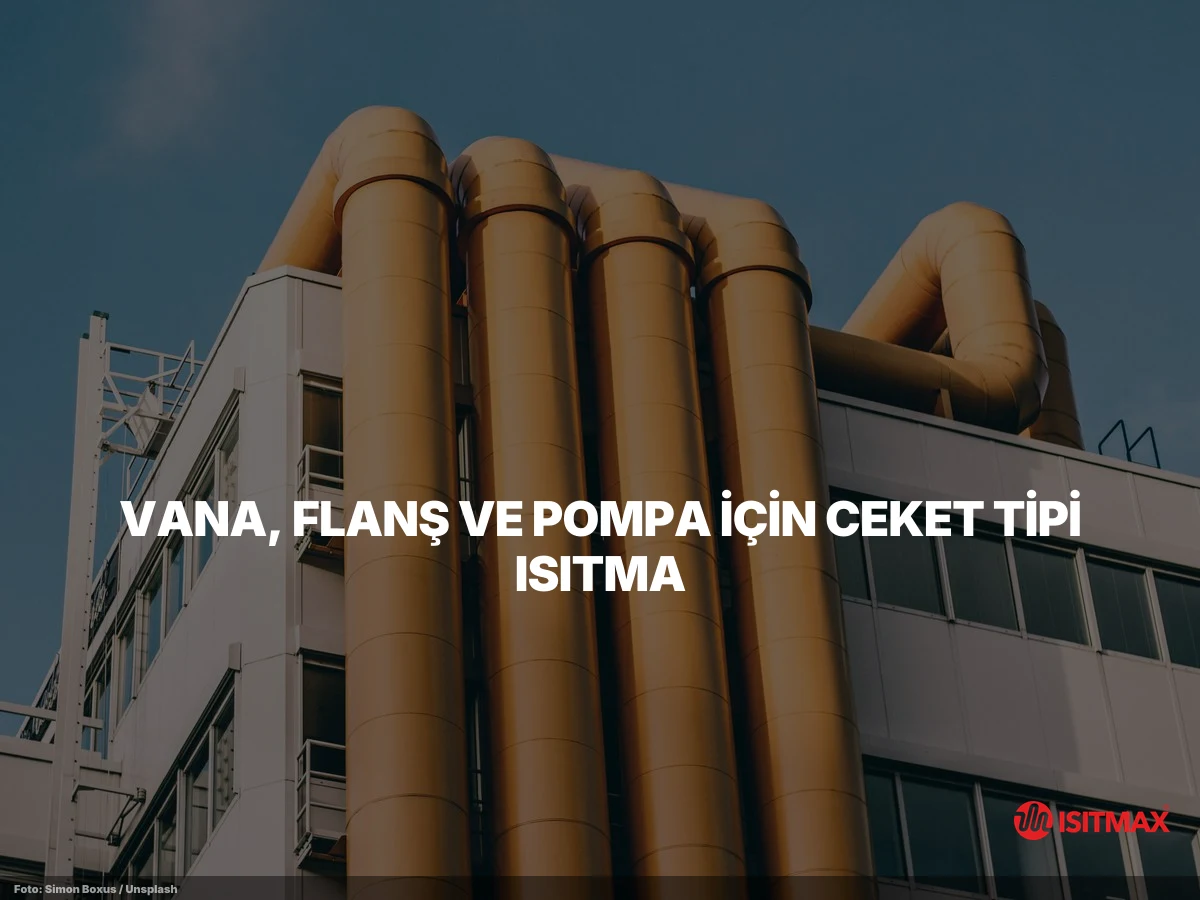

Vana, Flanş ve Pompa için Ceket Tipi Isıtma
Vana, flanş, pompa gövdesi, filtre ve enstrümantasyon kutuları için heat trace kablo tek başına yetersizdir; geometri sarmaya izin vermez. Bunlar demonte edilebilir ısıtma ceketi ile ısıtılır. Ceket; dış kabuk (silikon kaplı cam elyaf), iç rezistans örgü ve termal yalıtım katmanından oluşur; kanca-toka veya cırt-cırt bağlantı ile vananın etrafına geçirilir. Bakım, sökme ve yeniden takma 5-10 dakikadır.
Demonte edilebilir ceketin pratik avantajları:
- Bakım kolaylığı: Vana revizyonunda izolasyonu kesmek gerekmez; ceket sökülür, sonra geri takılır
- Geometri uyumu: Glob, kelebek, küresel, pnömatik aktüatörlü tip için ayrı kalıplı çözüm
- Tekrar kullanılabilirlik: Ortalama servis ömrü 8-10 yıl; rezistans değişimi modüler
- Doğru watt: Ceket içine watt yoğunluğu (W/m²) vananın gövde kütlesine göre hesaplanır
ISITMAX, vana ve armatür ceketleri için FlexMax ailesinin endüstriyel varyasyonlarını ve proje bazlı kalıplı çözümleri sunar. Tank, varil ve IBC ısıtmasında FlexMax serisinin standart ürünleri (P1000, P1650, P2000, IBC P1600/2400/3200) hazır boyutlarda hizmet verirken; boru hattındaki kelebek, glob veya pnömatik vanalar için kalıplı (made-to-measure) çözüm sahadan ölçü alınarak üretilir.

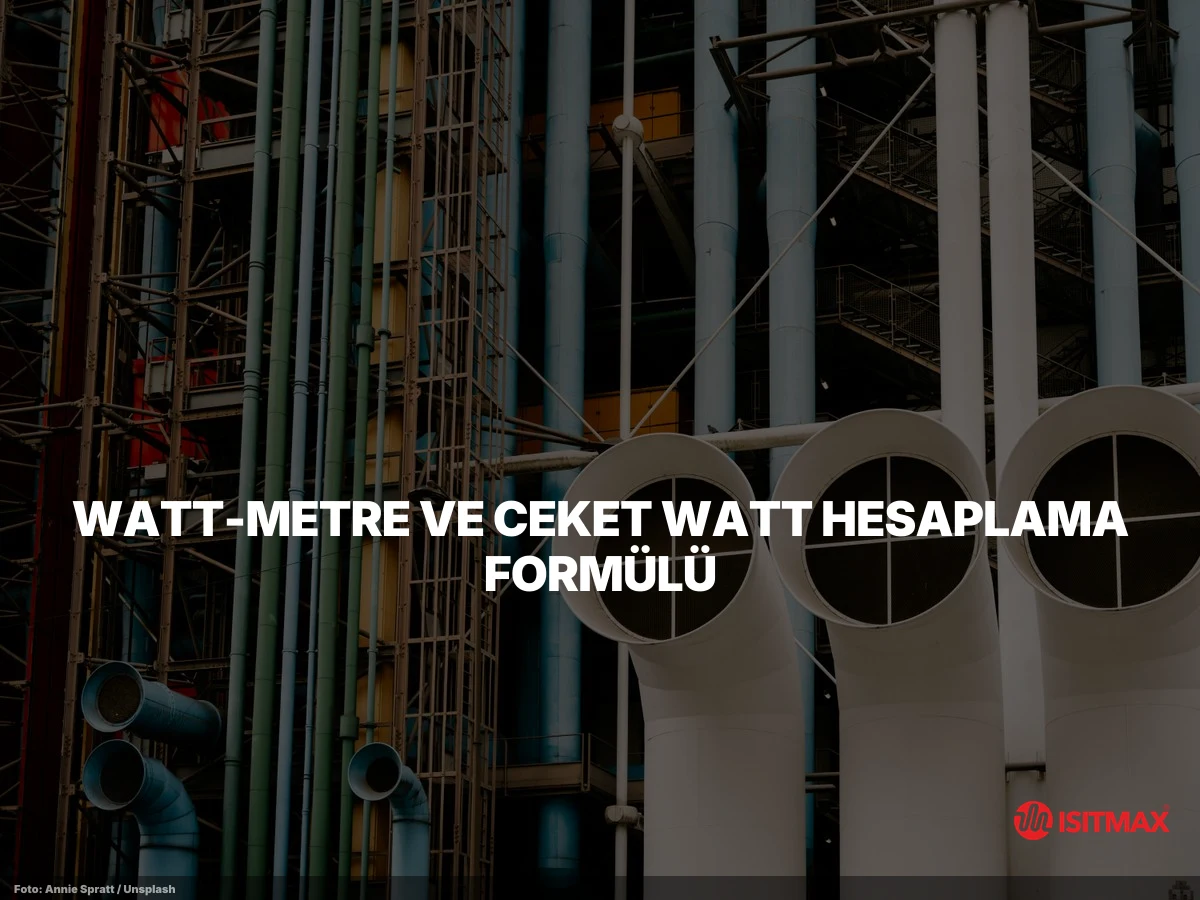

Watt-Metre ve Ceket Watt Hesaplama Formülü
Heat trace tasarımında temel formül şudur:
Gerekli Güç (kW/m) = (ΔT × U × π × D) ÷ η
ΔT = Hedef sıcaklık − minimum dış sıcaklık (°C)
U = İzolasyonun ısı geçirme katsayısı (W/m²K, tipik 0,03-0,05)
D = Boru dış çapı (m)
η = Sistem verimi (tipik 0,8)
Pratik örnek: Erzurum’da minimum hava sıcaklığı −20°C, hat içinde tutulacak sıvı +5°C. ΔT = 25°C. 2 inç (Ø60 mm) çelik boru, 30 mm cam yünü izolasyon (U ≈ 0,04). Formül uygulandığında:
(25 × 0,04 × 3,14 × 0,060) ÷ 0,8 ≈ 0,024 kW/m yani 24 W/m. Bu hat için PipeMax HMax 30 W/m veya SMax 30 W/m uygun seçim olur.
Vana ceketi watt hesabı farklı yürür; vananın eşdeğer yüzey alanı m² cinsinden çıkartılır, watt yoğunluğu 600-2.000 W/m² aralığında uygulanır:
| Vana Tipi (Boyut) | Eşdeğer Yüzey | Watt Yoğunluğu | Toplam Güç |
|---|---|---|---|
| 2″ kelebek (DN50) | 0,12 m² | 900 W/m² | 110 W |
| 3″ küresel (DN80) | 0,22 m² | 1.000 W/m² | 220 W |
| 4″ glob (DN100) | 0,38 m² | 1.100 W/m² | 420 W |
| 6″ pompa gövdesi | 0,72 m² | 1.200 W/m² | 860 W |
| 8″ flanş çifti | 0,32 m² | 1.000 W/m² | 320 W |
Pratik watt hesabı için boru hattı ısıtıcı kablo kullanım rehberi‘nin detay tablolarına bakabilirsiniz.

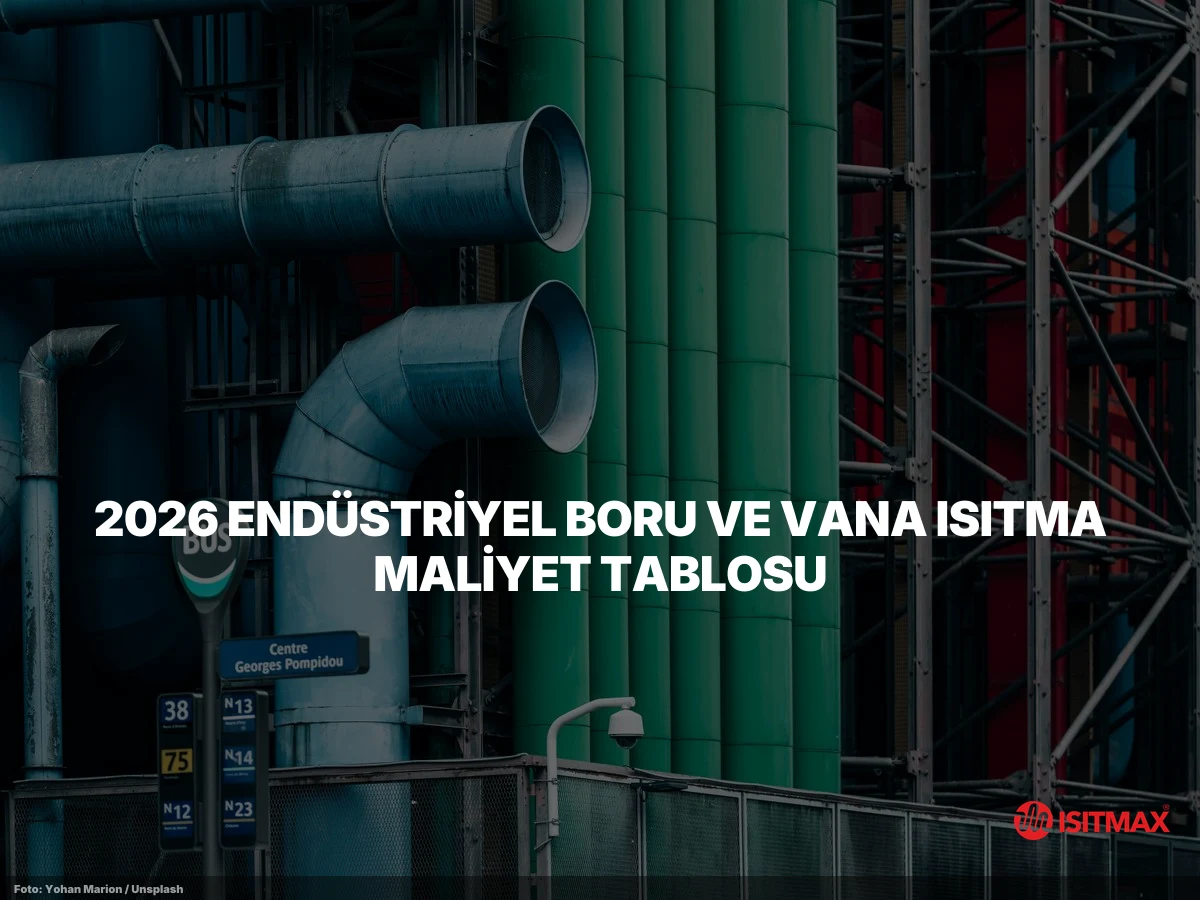

2026 Endüstriyel Boru ve Vana Isıtma Maliyet Tablosu
Aşağıdaki fiyatlar KDV hariçtir; %5 sarf malzeme ayrıca eklenir. Kablo kalemleri, hat uzunluğuna göre yukarı çıkan başlangıç bedelleridir. Tüketim, kullanım alışkanlığına göre %20-30 değişebilir.
| Sistem Bileşeni | Birim | Fiyat (₺, KDV hariç) |
|---|---|---|
| PipeMax HMax (self-regulating, 20 W/m) | hat başına (başlangıç) | 2.420 ₺’den |
| PipeMax SMax (paralel, 30 W/m) | hat başına (başlangıç) | 21.040 ₺’den |
| PipeMax HTS Global (ATEX, 40 W/m) | hat başına | proje bazında |
| Vana ceketi 2″ (DN50) | 1 adet kelebek | 19.040 ₺ |
| Vana ceketi 3″ (DN80) | 1 adet küresel | 22.480 ₺ |
| Vana ceketi 4″ (DN100) | 1 adet glob | 22.480 ₺ |
| Pompa gövdesi ceketi 6″ (özel imalat) | 1 adet | 37.440 ₺’den |
| Line-sensing termostat | 1 adet | 4.660-7.920 ₺ |
| Heat Trace kontrol panosu (Ekoline / Proline / Maxline) | 1 adet | 24.480 · 41.600 · 62.080 ₺ |
İşletme maliyeti örneği: 100 m hat (30 W/m) + 12 vana ceketi (ortalama 250 W) — toplam kurulu güç 6,0 kW. ISITMAX dış mekân uygulamalarında sezonluk 80 saat efektif çalışma varsayar. Sezonluk tüketim 6,0 × 80 = 480 kWh; 4,5 ₺/kWh ile sezonluk ≈ 2.160 ₺ elektrik gideri. Bu, donma kaynaklı tek bir saatlik üretim duruşunun maliyetinden çok düşüktür.

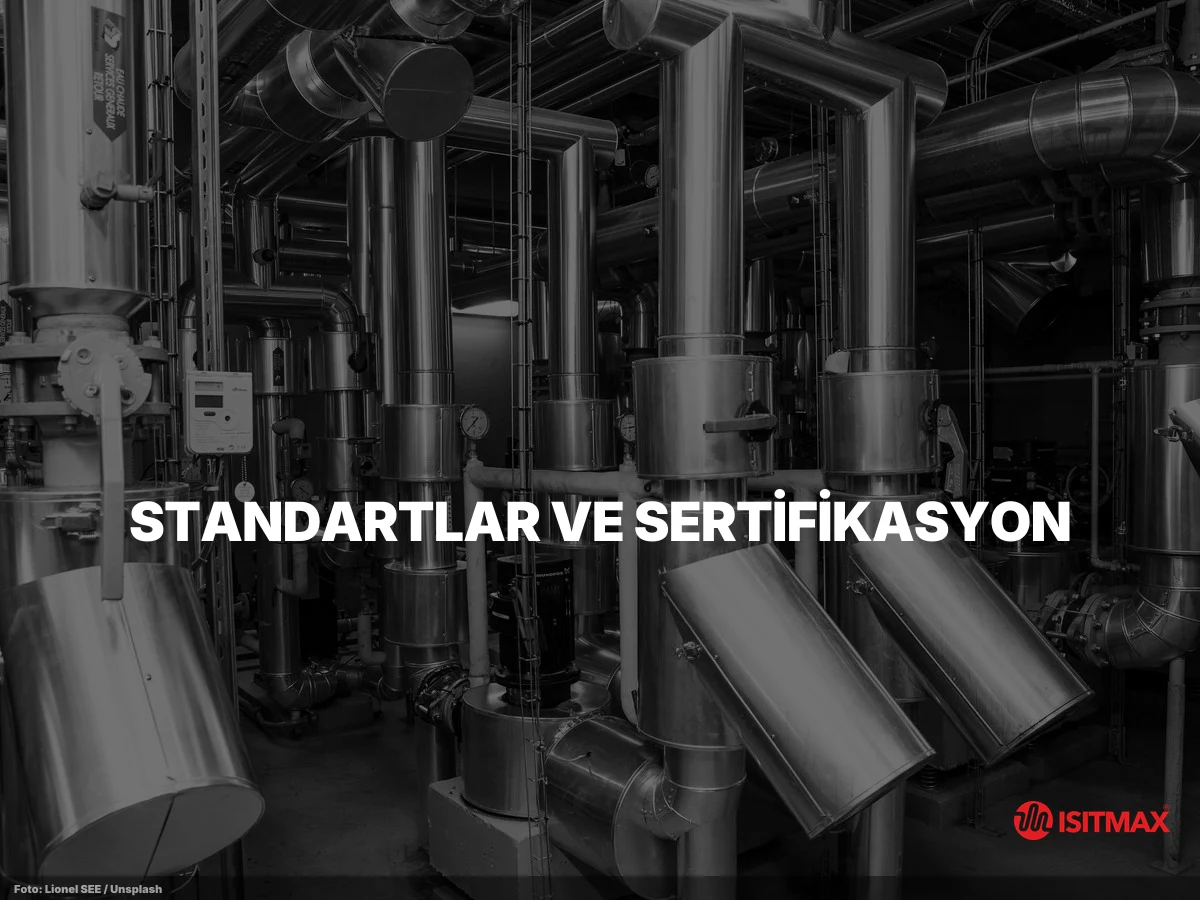

Standartlar ve Sertifikasyon
Endüstriyel boru ısıtma sistemleri, can ve mal güvenliği nedeniyle uluslararası standartlara uyar. ISITMAX’ın PipeMax ürünleri CE, EAC ve GOST sertifikalıdır; HTS Global serisi ayrıca ATEX onaylıdır. Tasarımda referans alınan standartlar:
- IEC 60800: 300/500 V’a kadar nominal voltajlı, donma koruma ve yapı/yer ısıtma için ısıtma kabloları
- IEEE 515 (Std. 515-2017): Endüstriyel uygulamalarda elektrikli yüzey ısıtma kablo seçimi ve kurulumu
- IEC 62395: Patlayıcı atmosferlere (Zon 1-2) yönelik elektrikli yüzey ısıtma sistemleri
- ATEX 2014/34/EU: AB patlayıcı ortam ekipman direktifi
- IEEE 844: Trace heating ile boyalı/serbest cilt sıcaklığı sınırları
Türkiye genelinde endüstriyel boru imalat sektörü 2026 itibarıyla güçlü bir ihracat dinamiği yaşamaktadır; Türkiye kaynaklı boru pazarı raporu sektörel fiyat hareketlerini takip eder. Heat trace projelendirmesinde boru malzeme sınıfı ve kaynak tipi (ERW, dikişsiz, paslanmaz) kablo seçimini etkiler — özellikle paslanmaz çelik hatlarda termal genleşme katsayısı ve yüzey direnci farklı hesaplanır. Türkiye’nin çelik boru ihracat verileri projelerin temel hammadde aralığını gösterir.

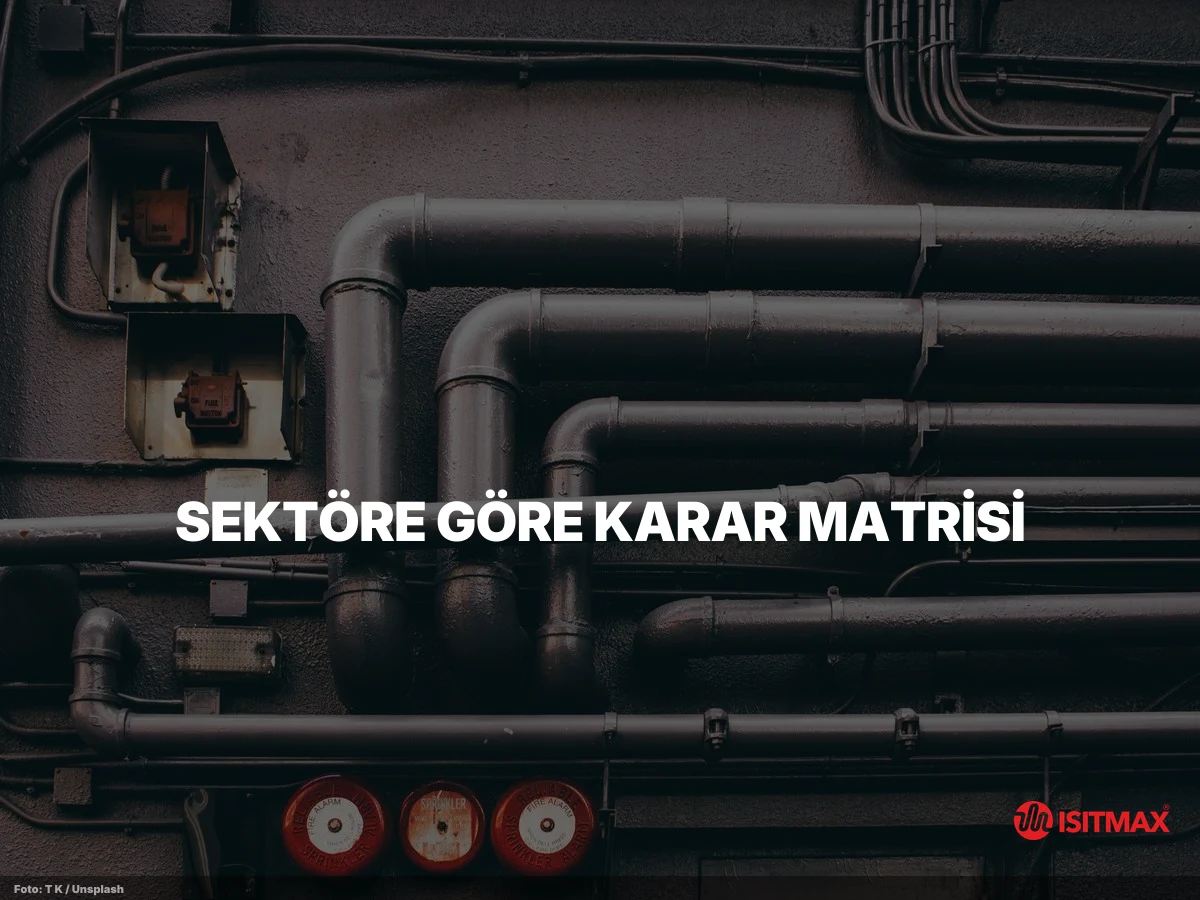

Sektöre Göre Karar Matrisi
Her endüstriyel sektörün boru ve vana ısıtma ihtiyacı farklıdır. Aşağıdaki matris, ISITMAX’ın saha deneyimine göre tipik öneridir:
| Sektör | Tipik Sıcaklık Hedefi | Önerilen Sistem | Kritik Standart |
|---|---|---|---|
| Petrokimya / Rafineri | +5 ila +60°C | PipeMax HTS Global + ATEX ceket + Ex pano | IEC 62395, ATEX |
| Madencilik (zenginleştirme) | +5 ila +40°C | PipeMax SMax + standart ceket + Heat Trace kontrol panosu | IEC 60800 |
| Gıda işleme | +30 ila +85°C (CIP) | PipeMax HMax + paslanmaz ceket (gıda sertifikalı) | IEC 60800, HACCP |
| İlaç / Biyo | +18 ila +25°C (WFI) | PipeMax HMax + clean-room uyumlu ceket | IEC 60800, GMP |
| Su / Atıksu | Don koruma (≥+5°C) | PipeMax HMax 20-30 W/m | IEC 60800 |
| Otomotiv / Boya hattı | +40 ila +60°C | PipeMax SMax + plate ısıtıcı | IEC 60800 |
Karar matrisinin uygulanmasında en sık atlanan adım cilt sıcaklığı (sheath temperature) limiti‘dir. Patlayıcı ortamlarda T sınıfına göre kablo dış yüzey sıcaklığı T3 (200°C) veya T4 (135°C) gibi sınırların altında kalmalıdır. Bu hesap, hat içerisindeki gaz/buhar sınıfından önce yapılır.
ISITMAX Endüstriyel Referans Projeleri
ISITMAX’ın 303 tamamlanmış referans projesinden oluşan portföyünde endüstriyel boru, vana ve tank ısıtma uygulamaları kritik yer tutar:
- Assan Alüminyum (Kocaeli): Alüminyum yüzey işleme proseslerinde kullanılan kimyasal banyo varillerinin ısıtılması; FlexMax ceket çözümleri ile proses sıcaklığı stabilizasyonu sağlandı.
- Eti Bakır A.Ş. (Kastamonu): Bakır zenginleştirme proseslerinde mineral solüsyon varillerinde ısıtma ceketi uygulaması — soğuk aylarda viskozite düşürme ve pompa-vana donma önleme amacıyla.
- Koza Altın İşletmeleri: Cevher zenginleştirme tesisinde reaktif tanklarında ve geçiş borularında PipeMax heat trace + ceket kombinasyonu.
- Kervan Gıda: Glikoz, şurup ve yağ hatlarında pompa-vana ısıtma ceketi; ürün viskozitesinin sabit tutulması için sıcaklık kontrolü Heat Trace kontrol panosu üzerinden.
- Isıtmalı Boru ve Vana Ceketi Projesi (Van): Doğu Anadolu bölgesinde donma riski yüksek bir tesiste boru hattı + vana ceketi entegre çözümü.
Bu projelerin tamamı ISITMAX SafeMax garanti programı kapsamındadır: PipeMax kablo ve FlexMax ceketler 2 yıl ürün garantisi, termostat ve pano bileşenleri 2 yıl garanti altındadır. Garanti koşulsuzdur: fatura tarihinde otomatik başlar, ayrı kayıt ya da montaj şartı aranmaz. 30 gün koşulsuz iade hakkı geçerlidir; ölçüye özel üretilen ürünlerde iade yoktur. Endüstriyel boru ısıtma projeleri için kapsamlı arka plan bilgisi endüstriyel tesislerde boru ısıtma ana rehberinde ve teknik detaylar endüstriyel heat trace teknik bilgiler ve uygulamalar sayfasında yer alır.

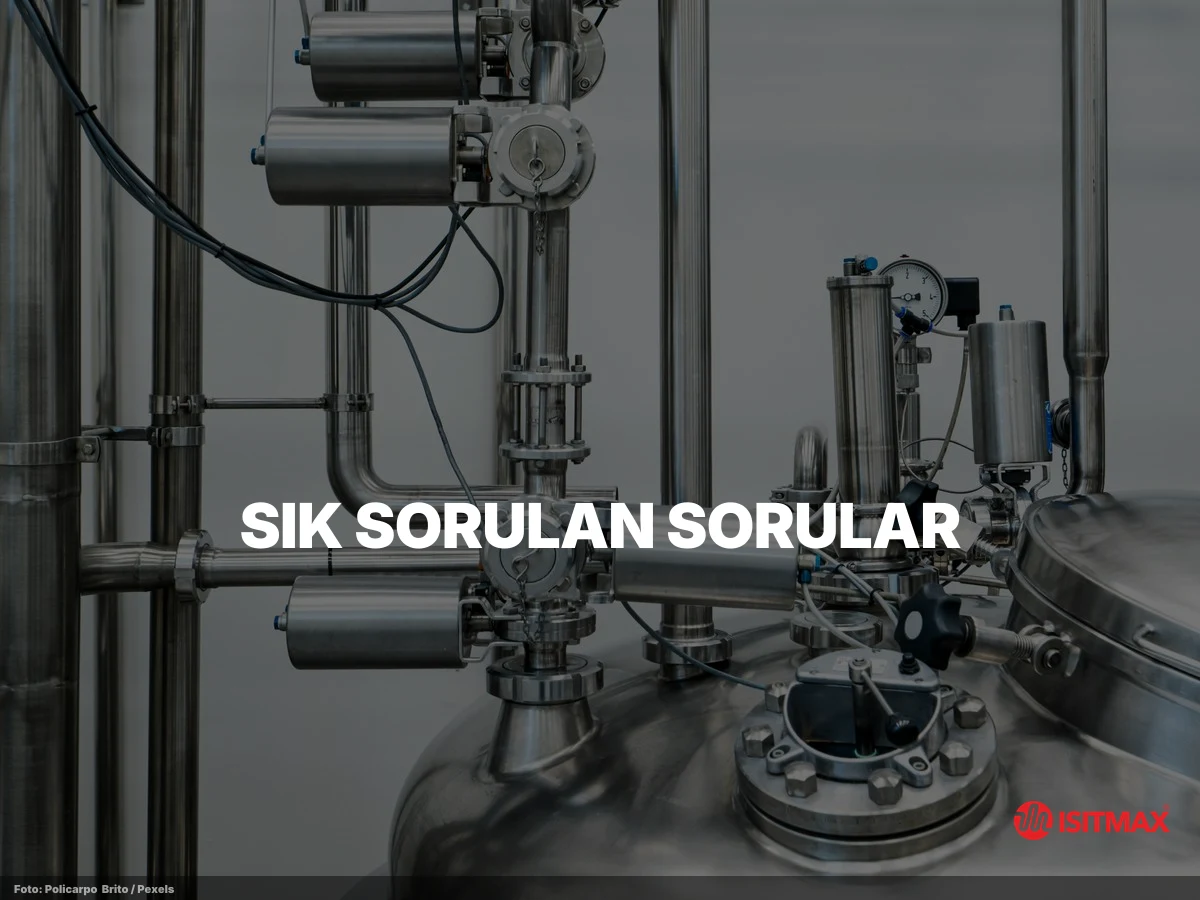

Sık Sorulan Sorular
Endüstriyel boru ve vana ısıtması ile heat trace aynı şey mi?
Tam olarak değil. Heat trace, boru yüzeyine paralel veya sarmal döşenen kablodur. Endüstriyel boru ve vana ısıtması ise hattaki tüm bileşenleri (boru + vana + flanş + pompa gövdesi) kapsayan bütünsel sistemdir; heat trace kablo + ceket + termostat + pano tasarımının tamamıdır.
Vana neden ayrıca ısıtma ceketi ile ısıtılır?
Vana, flanş ve pompa gövdesi düz boruya göre 2,5-3,2 kat daha fazla ısı kaybeder. Heat trace kablo bu geometrik karmaşık parçaları saramaz. Demonte edilebilir ceket bakımda sökülebilir, gövde geometrisine uyar ve dead-leg donmasını önler.
2026 itibarıyla endüstriyel boru ısıtma maliyeti ne kadar?
ISITMAX listesinde self-regulating HMax kablo 2.420 ₺’den, paralel iletkenli SMax 21.040 ₺’den başlar; kesin bedel hat uzunluğuna göre çıkar (KDV hariç, % 5 sarf hariç, termostat ve pano hariç). ATEX sertifikalı HTS Global kablo proje bazında fiyatlanır. Vana ve flanş ceketi DN10-DN50 için 19.040 ₺, DN50-DN150 için 22.480 ₺’dir.
Heat trace kablosu plastik boruda kullanılır mı?
Evet, ancak güç sınırlıdır. PE, PP veya PVC borularda kablo gücü 20 W/m sınırını aşmamalıdır; aksi halde boruyu yumuşatır veya delik açar. Çelik borularda 30-40 W/m’ye kadar çıkılabilir.
Patlayıcı ortamda hangi kablo kullanılır?
Zon 1 ve Zon 2 patlayıcı ortamlarda yalnızca ATEX ve IEC 62395 onaylı, Ex sertifikalı kablo (PipeMax HTS Global gibi) ve Ex pano kullanılır. Standart self-regulating kablo bu ortamlarda yasaktır.
Hat ne kadar uzun olabilir?
Tek bir devreden beslenebilecek maksimum hat uzunluğu kablo tipine ve gücüne bağlıdır. Self-regulating HMax tek devrede 100-150 m, paralel iletkenli SMax 250-300 m’ye kadar gidebilir. Daha uzun hatlar bölümlere ayrılarak ayrı devrelerden beslenir. Uzun hat tasarımı için uzun boru hattı ısıtma ve izleme yöntemleri rehberine bakabilirsiniz.
Vana ceketinin servis ömrü ne kadar?
Demonte edilebilir ceket için ortalama servis ömrü 8-10 yıldır. Rezistans elemanı modüler olduğundan iç eleman değişimi mümkündür. Dış kabuk (silikon kaplı cam elyaf) UV ve kimyasal dirençli üretilir.
Termostat seçimi nasıl yapılır?
Endüstriyel uygulamalarda line-sensing termostat veya RTD (PT100) sensörlü Heat Trace kontrol panosu (Ekoline / Proline / Maxline) tercih edilir. Donma koruma uygulamalarında set noktası +5°C, proses sıcaklık tutmada hattın hedef sıcaklığıdır. Ölü bölgeler için ek sensör konulur.
Yıllık elektrik tüketimi nasıl hesaplanır?
Sezonluk tüketim = kurulu güç (kW) × efektif çalışma süresi (saat). ISITMAX dış mekân uygulamalarında sezonluk 80 saat efektif çalışma varsayar. 6 kW kurulu güç için sezonluk ≈ 480 kWh; 4,5 ₺/kWh ile ≈ 2.160 ₺.
Rezistans kablosu ile heat trace farkı ne?
Rezistans kablosu genel bir terimdir; her ısı veren kablo bir rezistans kablosudur. Heat trace ise özellikle boru/yüzey ısıtma için tasarlanmış, paralel iletkenli veya self-regulating yapıda rezistans kablo türüdür. Temel rezistans kablosu tanımı için ilgili rehbere bakılabilir.
ISITMAX sulu yerden ısıtma projeleri yapıyor mu?
ISITMAX, sulu yerden ısıtma projelerinde partner ağıyla proje bazlı çözümler sunmaktadır. Kendi imalat ürün gamı elektrikli sistemler — PipeMax heat trace, FlexMax ceketler, HomeMax yerden ısıtma — üzerinde yoğunlaşmıştır.
SafeMax garanti süresi ne kadar?
PipeMax kabloları (HMax, SMax, HTS Global) ve FlexMax ceketleri için SafeMax kapsamında 2 yıl ürün garantisi geçerlidir. Termostat ve pano bileşenleri 2 yıl garanti altındadır. Garanti koşulsuzdur ve fatura tarihinde otomatik başlar; montaj şartı aranmaz. 30 gün koşulsuz iade hakkı geçerlidir, ölçüye özel üretilen ürünlerde iade yoktur.
Sistem tasarımını ISITMAX yapıyor mu?
Evet. ISITMAX tasarım ofisi P&ID, izometrik plan ve hat listesi üzerinden kablo seçimi, watt hesabı, ceket boyutlandırması, pano tek hat şeması ve sensör konumlandırması için detaylı proje üretir. ATEX zon sınıflandırması (zone classification) ek mühendislik kapsamındadır.
Mevcut bir tesise sonradan eklenebilir mi?
Evet, heat trace kablo ve vana ceketi retrofit uygulamalarında yaygın olarak kullanılır. Boruyu işletmeden çıkarmadan, mevcut izolasyon açılarak kablo döşenir ve geri kapatılır. Vana ceketi izolasyon açmadan dışarıdan giydirilir.
Sonuç ve İletişim
Endüstriyel boru ve vana ısıtması, doğru tasarımla bir tesisin kış aylarında üretim sürekliliğini garanti eden en düşük maliyetli sigorta yatırımıdır. Heat trace kablo + vana ceketi kombinasyonu, ATEX sertifikası ve doğru güç hesabı ile birleştiğinde uzun bir hizmet ömrü sunar. Projeniz için uygulamaya özel watt hesabı, P&ID üzerinden hat listesi ve teklif almak için ISITMAX mühendislik departmanına ulaşabilirsiniz.
Referans: Endüstriyel ısı izleme tarafında 39 proje tamamladık — İGA İstanbul Havalimanı, TCDD Demiryolu Yapım Dairesi Başkanlığı, EÜAŞ Bursa Doğalgaz Kombine Çevrim Santrali, Polisan Dilovası, BSH Çerkezköy Fabrikası, İzocam Tarsus ve SİS Enerji Üretim bunlardan birkaçı. Tamamı referanslarımız sayfasında.
